製品紹介

軽量で耐食性に優れ、あらゆる場所で施工可能
法面防災対策の決定打 FFU受圧板

相次ぐ土砂災害に対して、法面・盛土の補強対策が国土強靭化の観点から重要視されています。
FFU受圧板は、軽量受圧板のパイオニアとして、数多くのアンカー工事やロックボルト工事に採用され、施工性・設計対応力、および優れた耐食性で、防災・減災ニーズに貢献しています。

製品情報

目次

FFU受圧板の特長

強くて軽い

優れた強度と軽量性を兼ね備えたFFU受圧板は、軽量受圧板のパイオニアとして、長年にわたり採用されています。

耐食性にすぐれ腐食しない

湿潤環境や酸性土壌でも、長期に渡り強度を維持することができます。

施工が簡単

大型重機を必要とせず、安全でスムーズな運搬・施工ができます。

自然と調和

自由な着色で環境にマッチした美しい景観が得られます。

山地受圧板の特徴_山地

軽く強く腐食しない

市街地受圧板の特徴_市街地

カンタン施工

温泉地受圧板の特徴_温泉地

すぐれた耐薬品性を発揮

浜辺受圧板の特徴_海辺

雨水に強く腐食しない

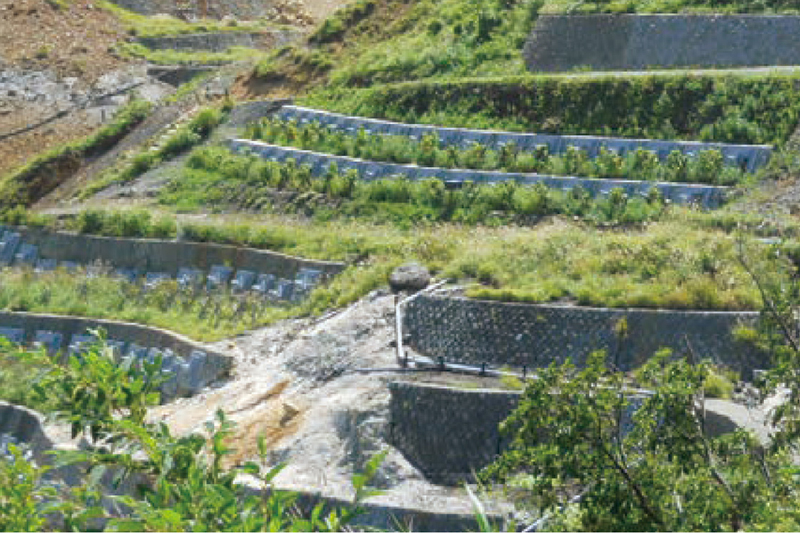

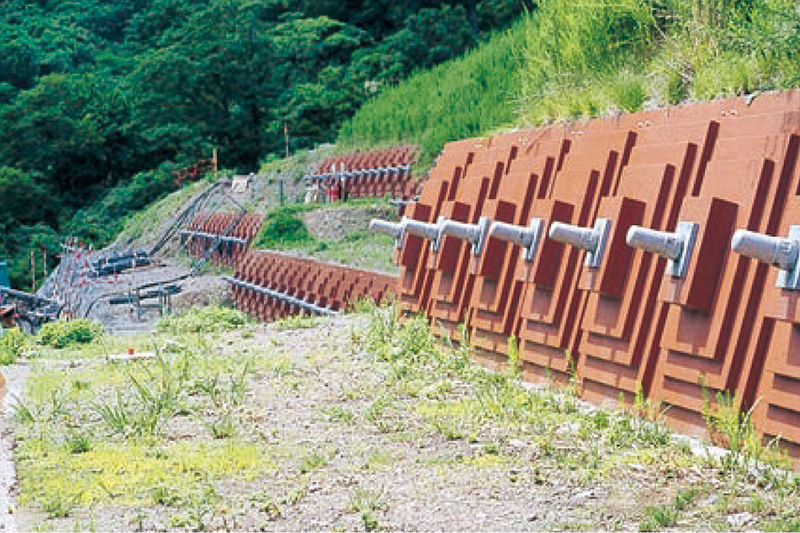

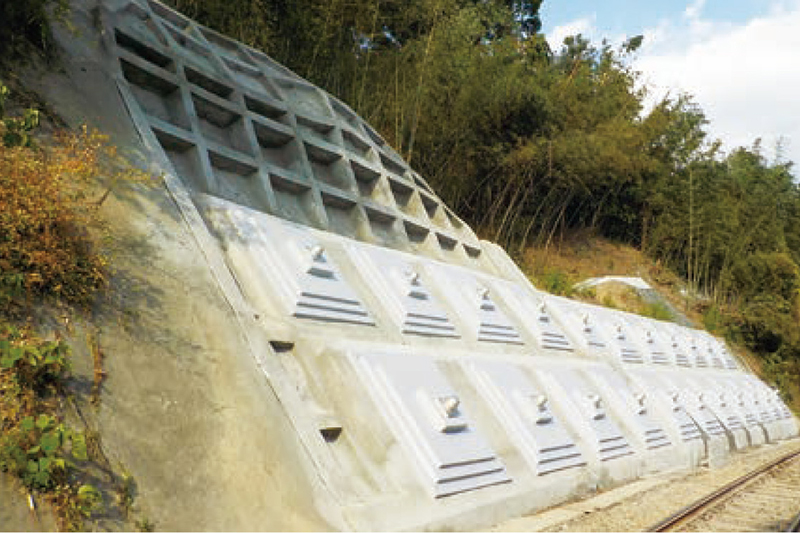

FFU受圧板の施工実績例

「軽量受圧板」のパイオニアとして、数々のアンカー工事現場にご採用頂いています。

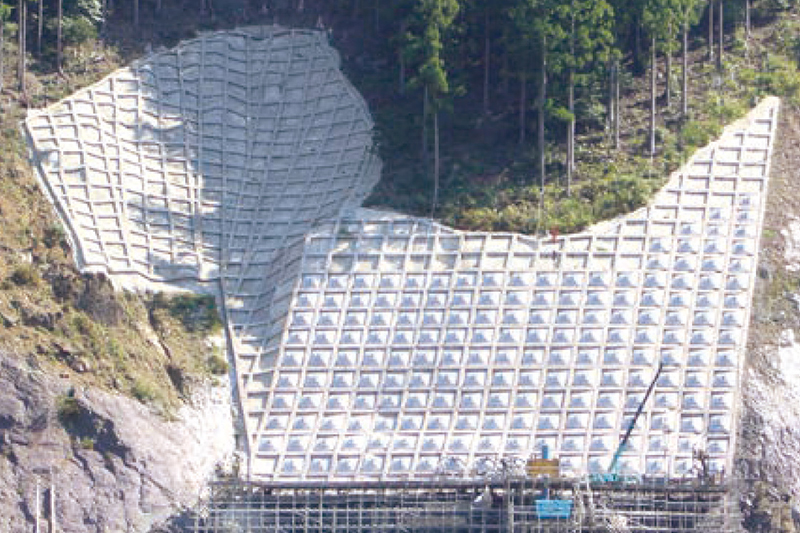

大規模地滑り対策工事

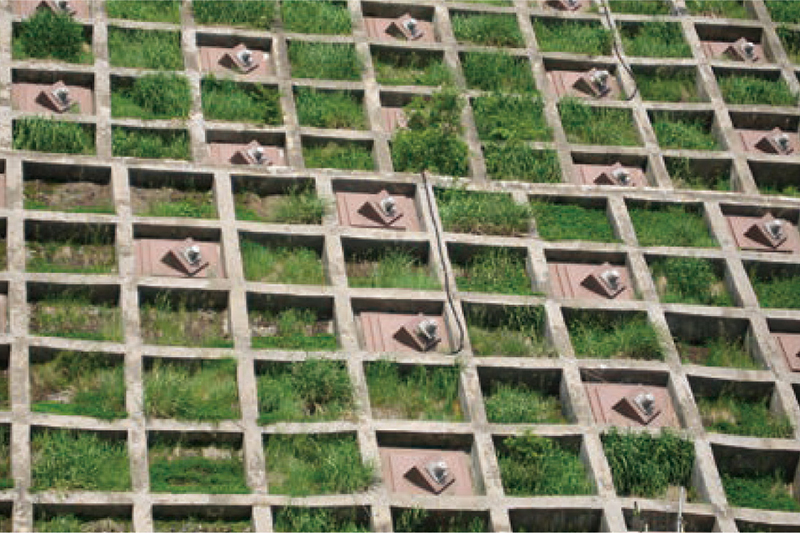

(角度補正)法枠内増し打ち工事
(高温・酸性土壌)地滑り対策工事

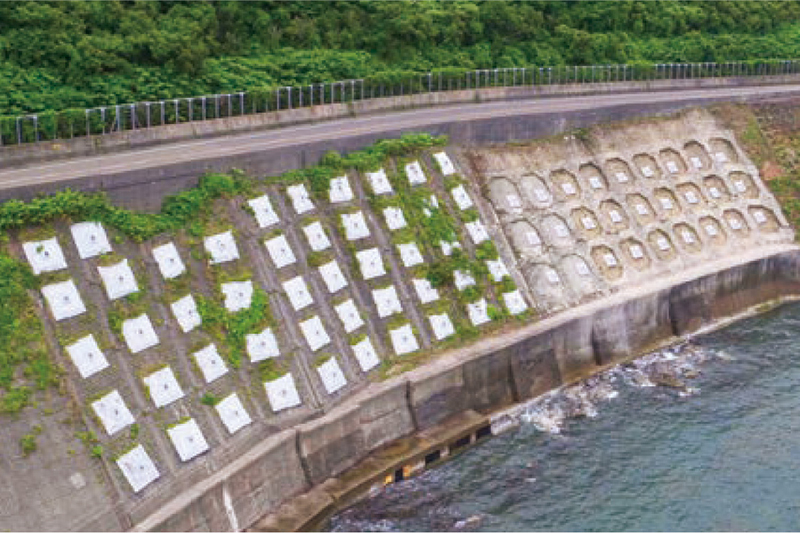

(塩害対策)海岸斜面防災工事
(災害復旧)軌道法面崩壊復旧工事

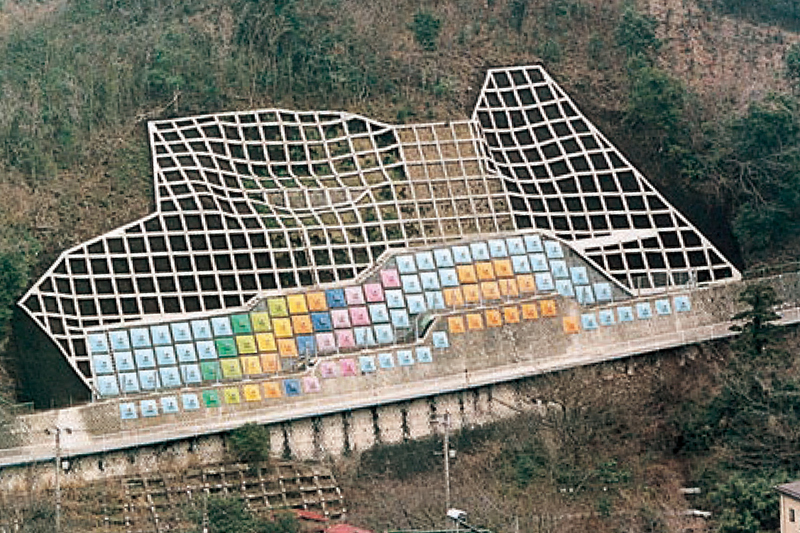

(自由着色)道路防災工事

FFU低荷重用受圧板の特長

軽い

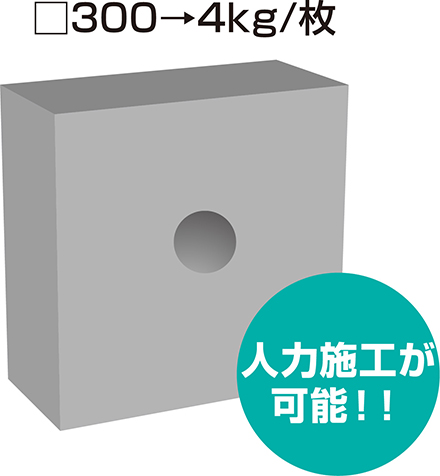

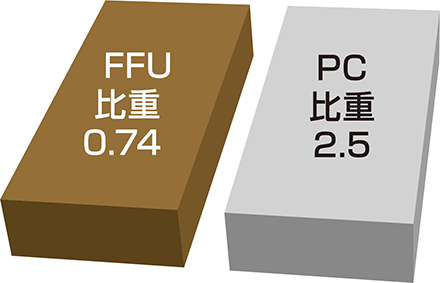

比重の圧倒的な軽さに加え、積層構造によりPCの約1/8の軽量化を実現しました。工期短縮・施工難所での使用に最適です。4kg/基以下もあります

低荷重用受圧板_ポイント1

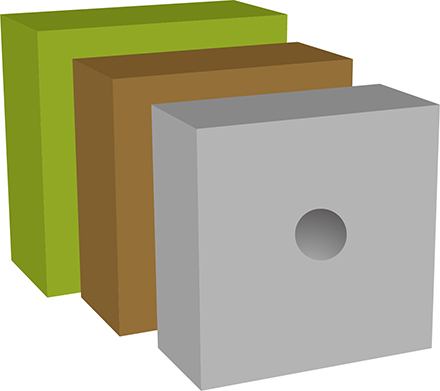

自由着色

着色は塗料吹き付けですので標準色(灰・茶・緑)以外の色も容易に選定できます。現場自然環境に最適な色を選んでください。

低荷重用受圧板_ポイント2

法面緑化工法に対応可能

厚み60mmと薄く、腐食に強い素材特性を持ち合わせているので、地中に埋めても目立ち難く腐りません。シート等を被せ緑化種子等を吹き付ける工法との併用で、全面緑化に対応することも可能です。受圧板の表面に3箇所の貫通穴をあけ、植物を根付かせる仕様も可能です。

ロックボルトでも対応

近年、経済的な法面工法として採用が増えている、ロックボルト工事にも対応可能です。□300~□900(mm)の標準サイズ以外も製作できます。大変小型なので景観も損ねません

低荷重用受圧板_ポイント4

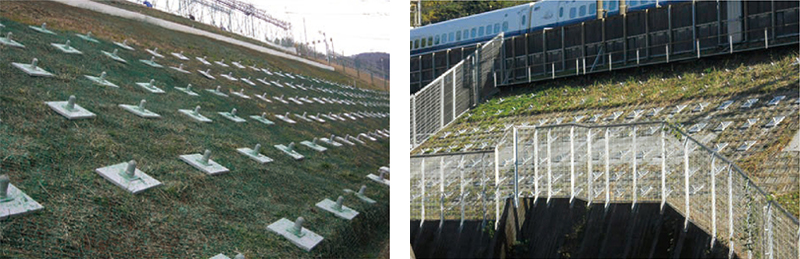

FFU低荷重用受圧板の施工実績例

ロックボルト工事向けに、設計自由度が高い低荷重用受圧板を取り揃えています。

低荷重用受圧板_施工実績例-01a

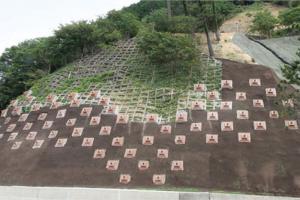

盛土補強工事
低荷重用受圧板_施工実績例-02b

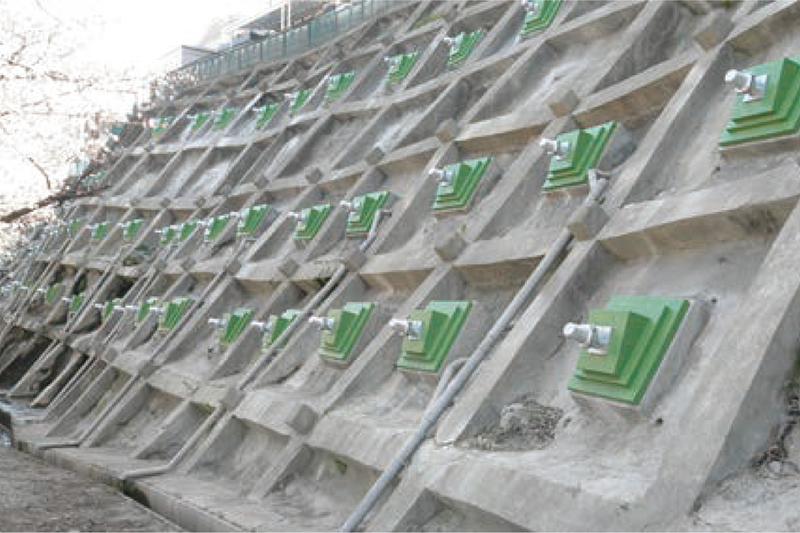

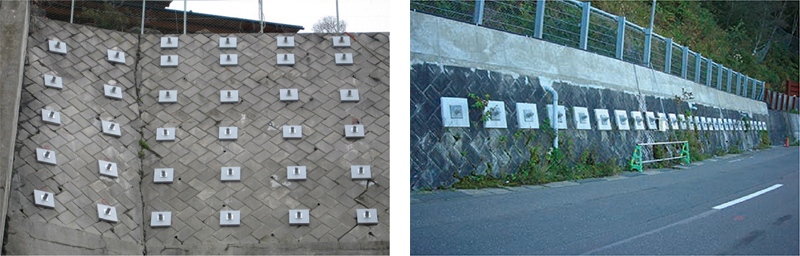

擁壁補強工事

サイズ選定(受圧板/低荷重用受圧板)

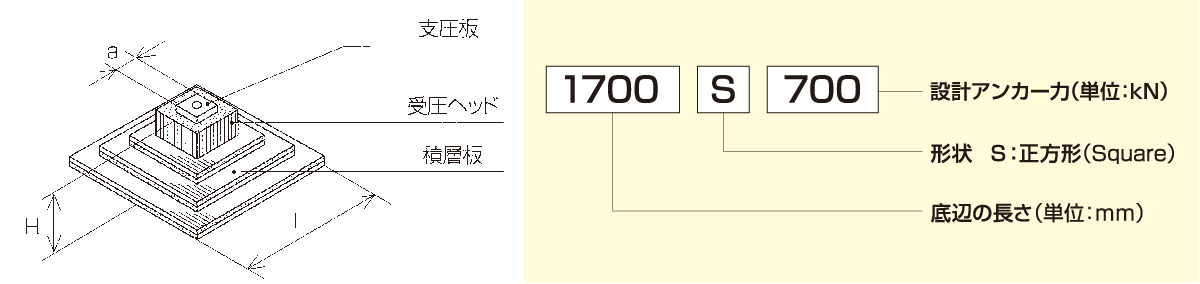

受圧板タイプの呼び名

受圧板タイプの呼び名

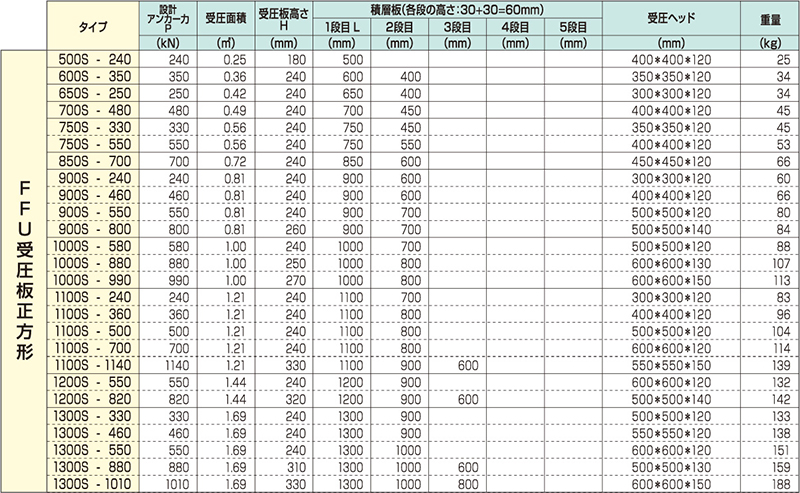

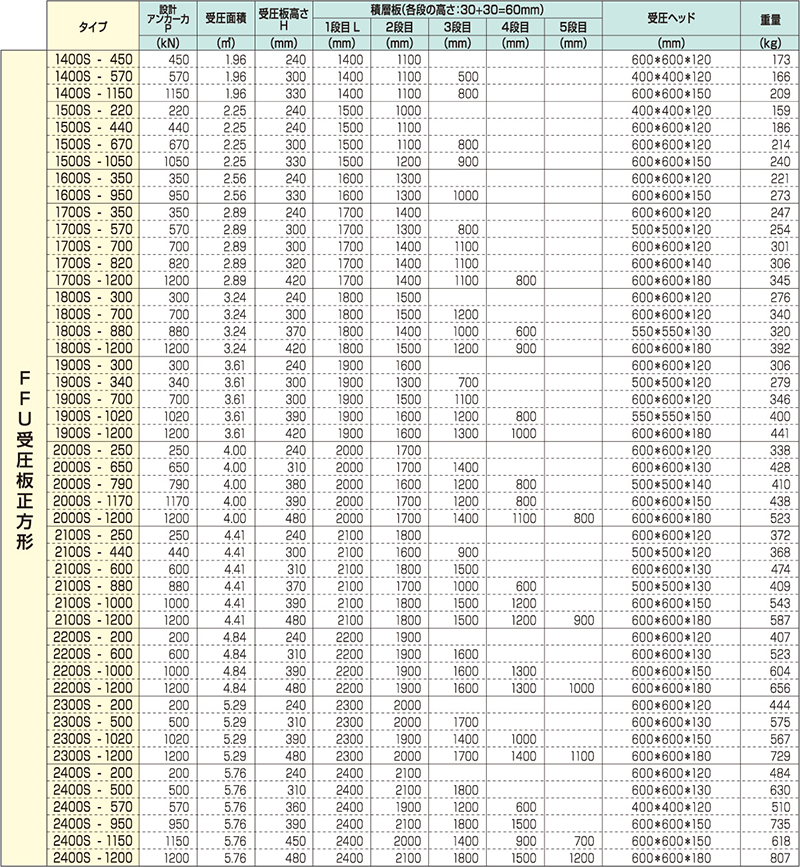

FFU受圧板標準サイズ表

尚、標準サイズを基本としますが、必要に応じて特殊サイズも製作致しますので、ご相談ください。

支圧板サイズ(参考)

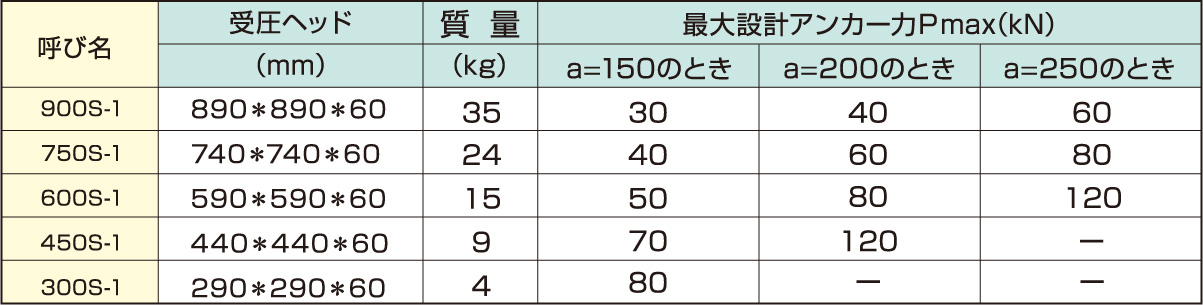

FFU低荷重用受圧板標準サイズ表

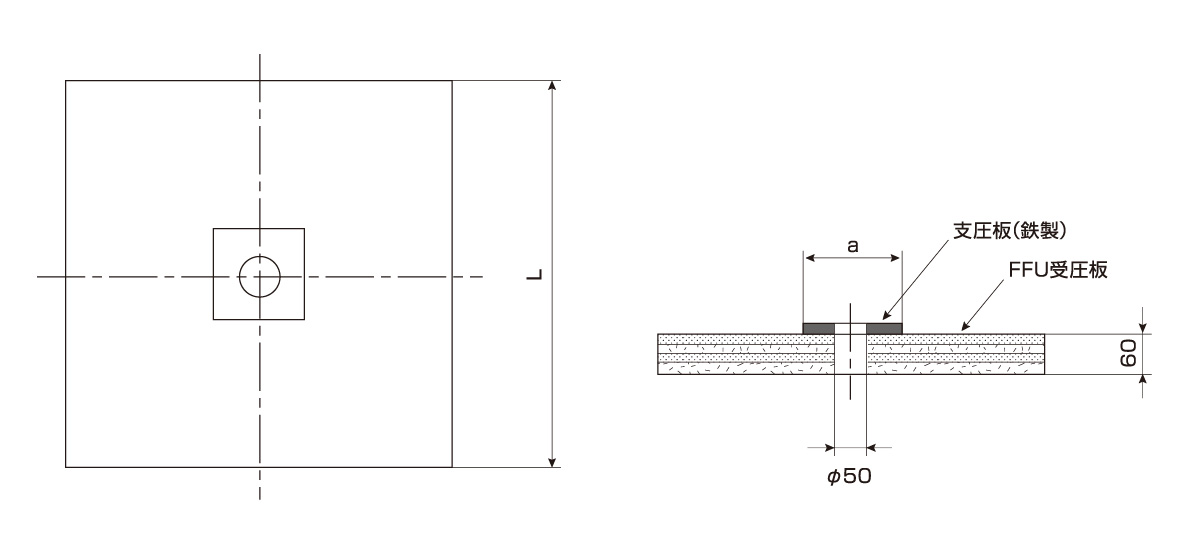

低荷重用受圧板_寸法図
低荷重用受圧板_寸法表

詳細設計

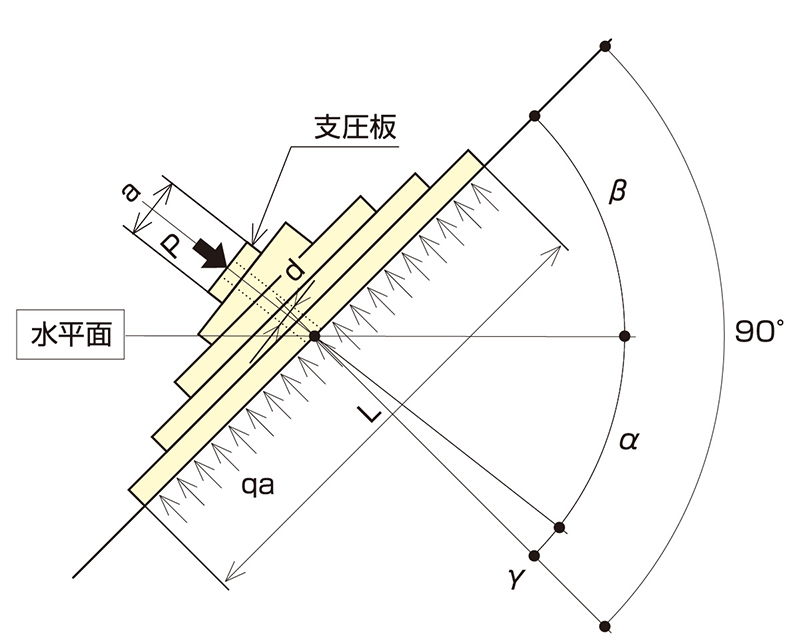

受圧ヘッドに角度が付く場合や、強度計算が必要な場合は下記項目をお調べの上、当社までお問い合わせください

  • 設計アンカー力 P= kN
  • 許容地盤片力度 qa= kN/m2
  • 設地面の大きさ L= mm
  • 支圧版の大きさ a= mm
  • 受圧板の穿孔経 d= mm
  • 受圧板穿孔角度 γ= °
  • アンカー傾角  α= °

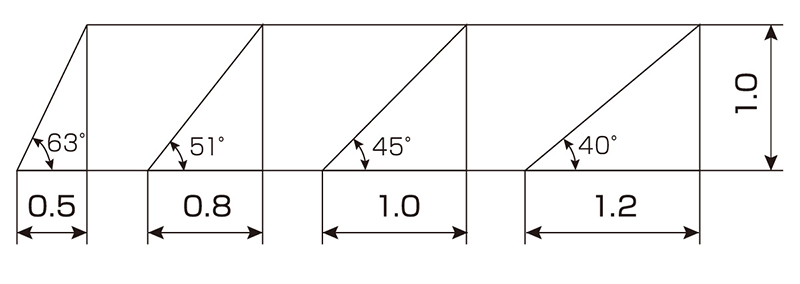

  • 斜面の角度   β= °

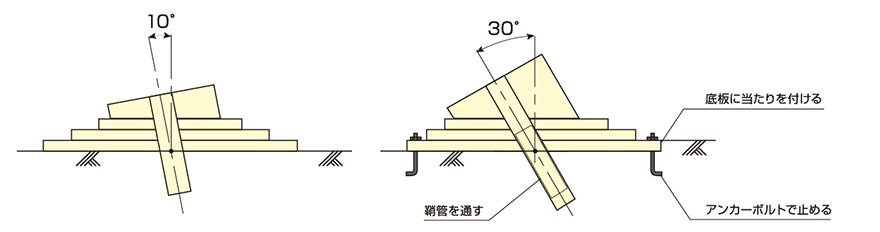

※受圧板に穿孔角度がつく場合の形状は下図の通りとなり、30°まで製作可能ですが、角度が大きくなるほど受圧ヘッド部は大きくなります。また15°を超える場合は右下図の様な横すべりの対策工を検討ください。

受圧板の詳細設計_03

※鉛直方向と水平方向の2軸に角度が付く場合も製作できますので、ご相談ください

標準色について

受圧板の詳細設計_04

資料ダウンロード

  • 資料データは本日時点での最新版を掲載しています。
  • 改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
  • 資料データは本日時点での最新版を掲載しています。
  • 改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
