製品紹介

現在、全国多数の水処理施設で、合成木材FFUの蓋や角落としをご採用していただいています。
その歴史はフライト板に始まり、水環境のあらゆるニーズにこたえる形で合成木材FFUの蓋や角落しなどが誕生しました。
特に近年では、激甚化する豪雨災害対策や、労働人口の減少下での水処理施設更新など、社会課題の解決策として、合成木材FFUが注目を集めています。
強くて腐食に強く、ライフサイクルコストの観点でも評価されている、合成木材FFUの蓋や角落しは水環境の課題に貢献します。

●『下水道施設標準図(詳細) 土木・建築・建築設備(機械)編』 地方共同法人 日本下水道事業団編著
合成木材製単板蓋、組立蓋、角落し、小型角落しは標準図に適合します
●『下水処理場施設の合成木材製蓋更新に関する技術資料』 (財)下水道新技術推進機構発刊
2010年、(財)下水道新技術推進機構と共同研究を行い、新技術研究成果証明を取得しました

製品情報

目次

FFU覆蓋の特長

優れた耐久性

耐水性・耐薬品性など、耐久性に優れています。

加工性

複雑な配管や長スパンの開口など、現場状況に合わせて、スパン・切り欠き等の加工が可能です。

軽量性

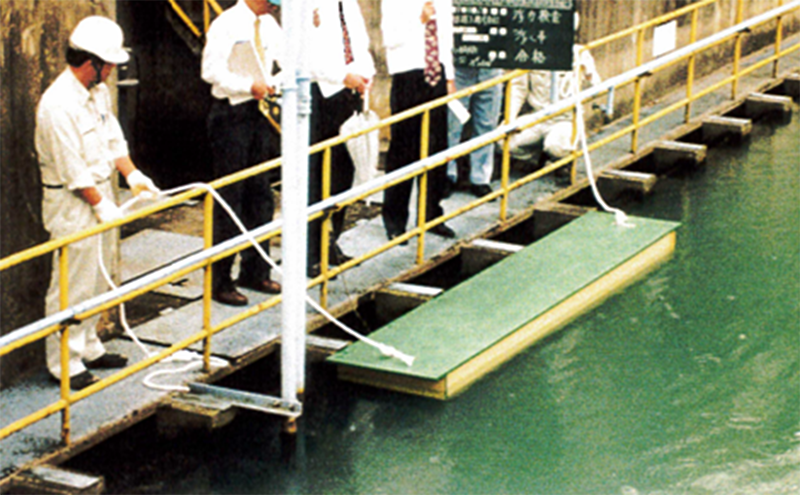

比重が軽く水に浮きます。仮に下水処理場の槽内に落とした場合でも
機械設備を傷つけることなく回収が可能です。

覆い蓋特長

FFU覆蓋のご採用事例

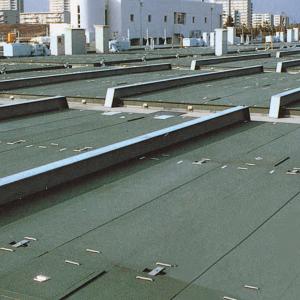

合成木材FFUの蓋は下水処理場をはじめとするあらゆる現場で、主に防臭用途でご採用いただいております。加工性に優れており、工場などの複雑な配管や長スパンの開口にも、一品一様で対応できるのが合成木材FFU蓋の強みです。

固定蓋

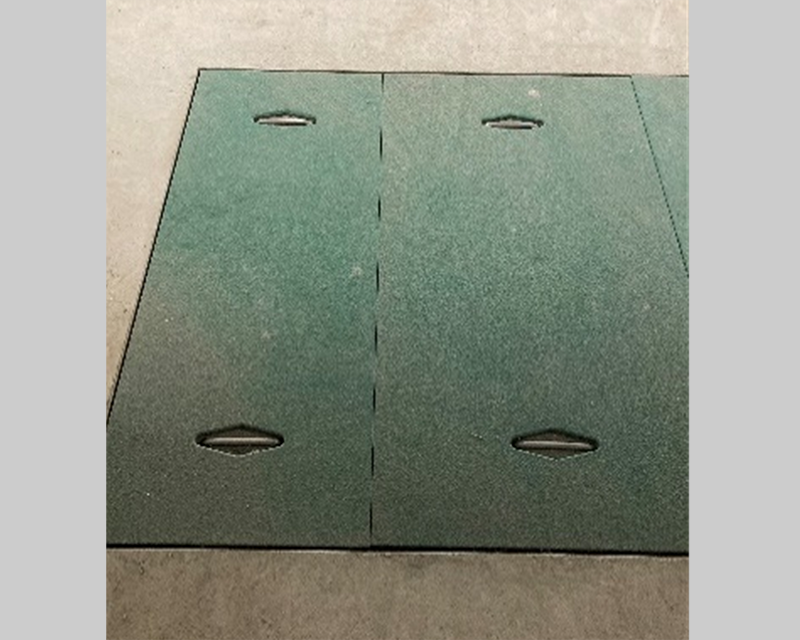

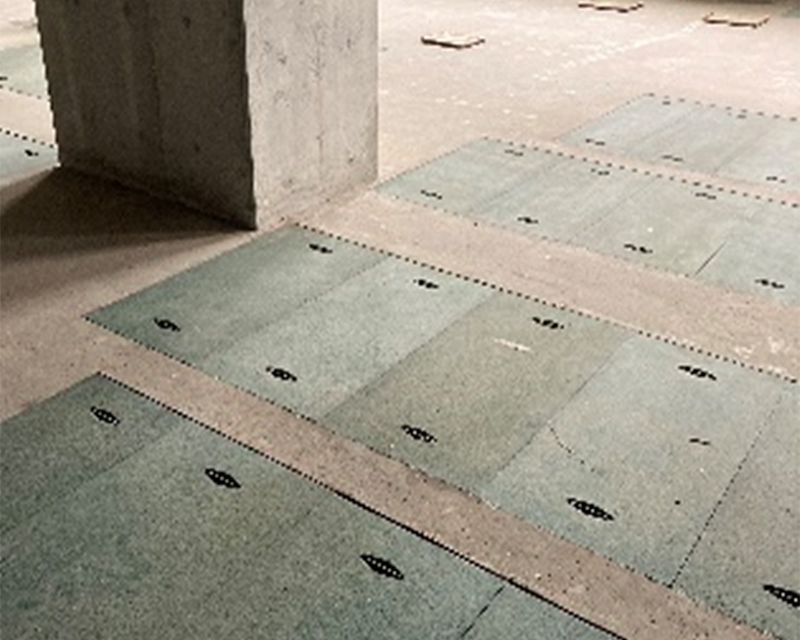

単板蓋(短スパン用)

小さな開口に適した蓋です。
使用現場に応じたカラーバリエーションも揃っております。

単板蓋
単板蓋
単板蓋
単板蓋

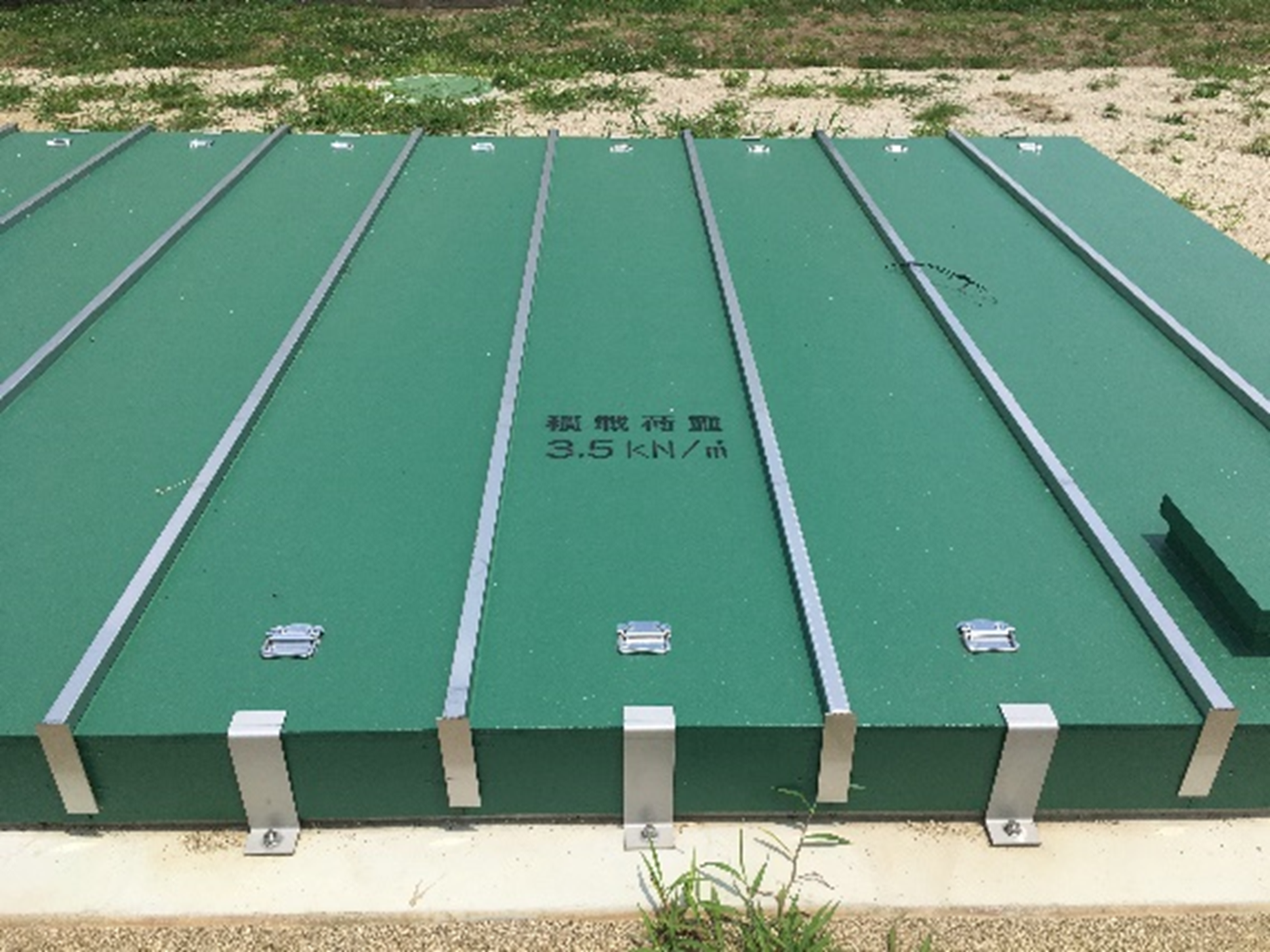

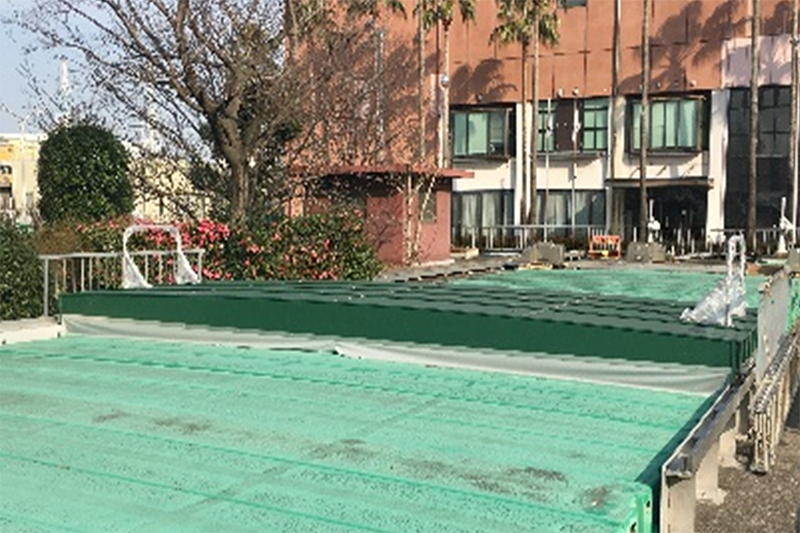

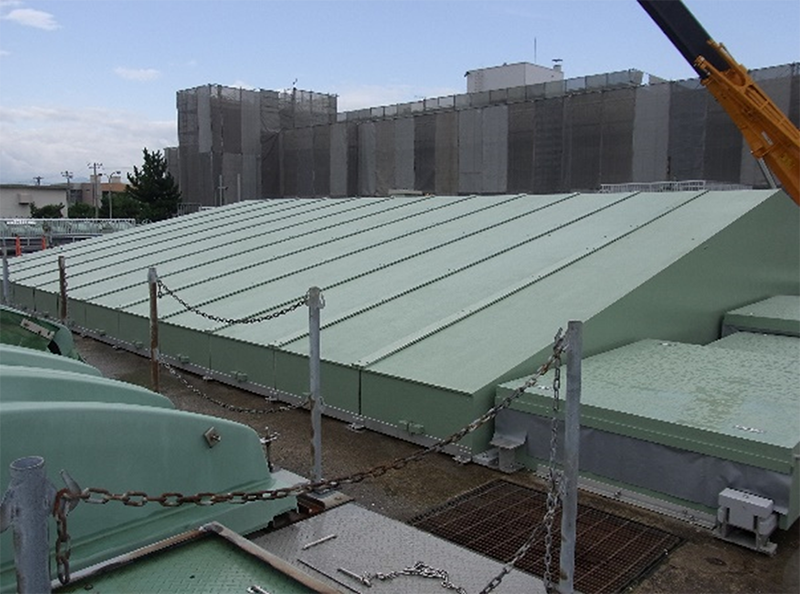

組立蓋(長スパン用)

合成木材FFUは長手方向に連続してガラス繊維が配向されているため、長スパン製品の製作が可能です。

ロングスパン組立蓋

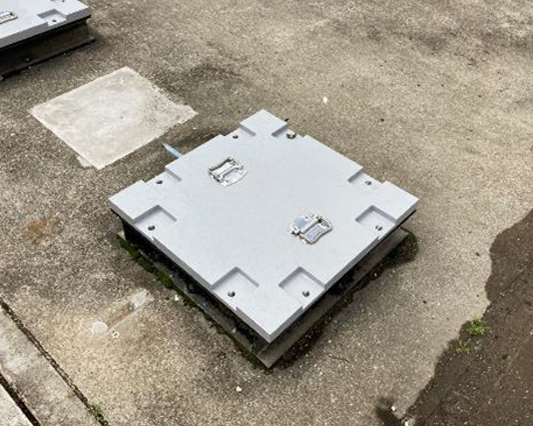

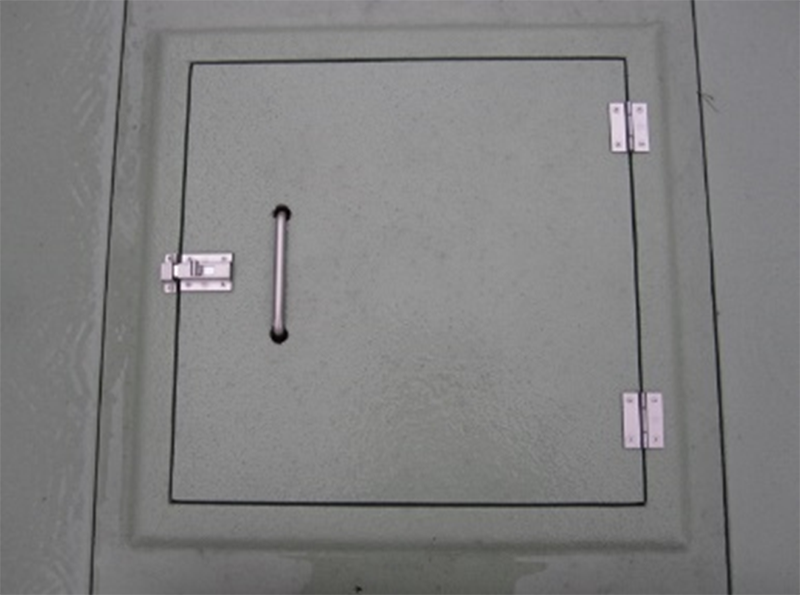

点検口で作業時間削減

点検業務の度に蓋を開けて戻すという手間を省くことができます。

点検口
スライド蓋

スムーズに開閉させることが可能なため、省力化につながります。

スライド蓋 開閉の様子
スライド蓋
スライド蓋

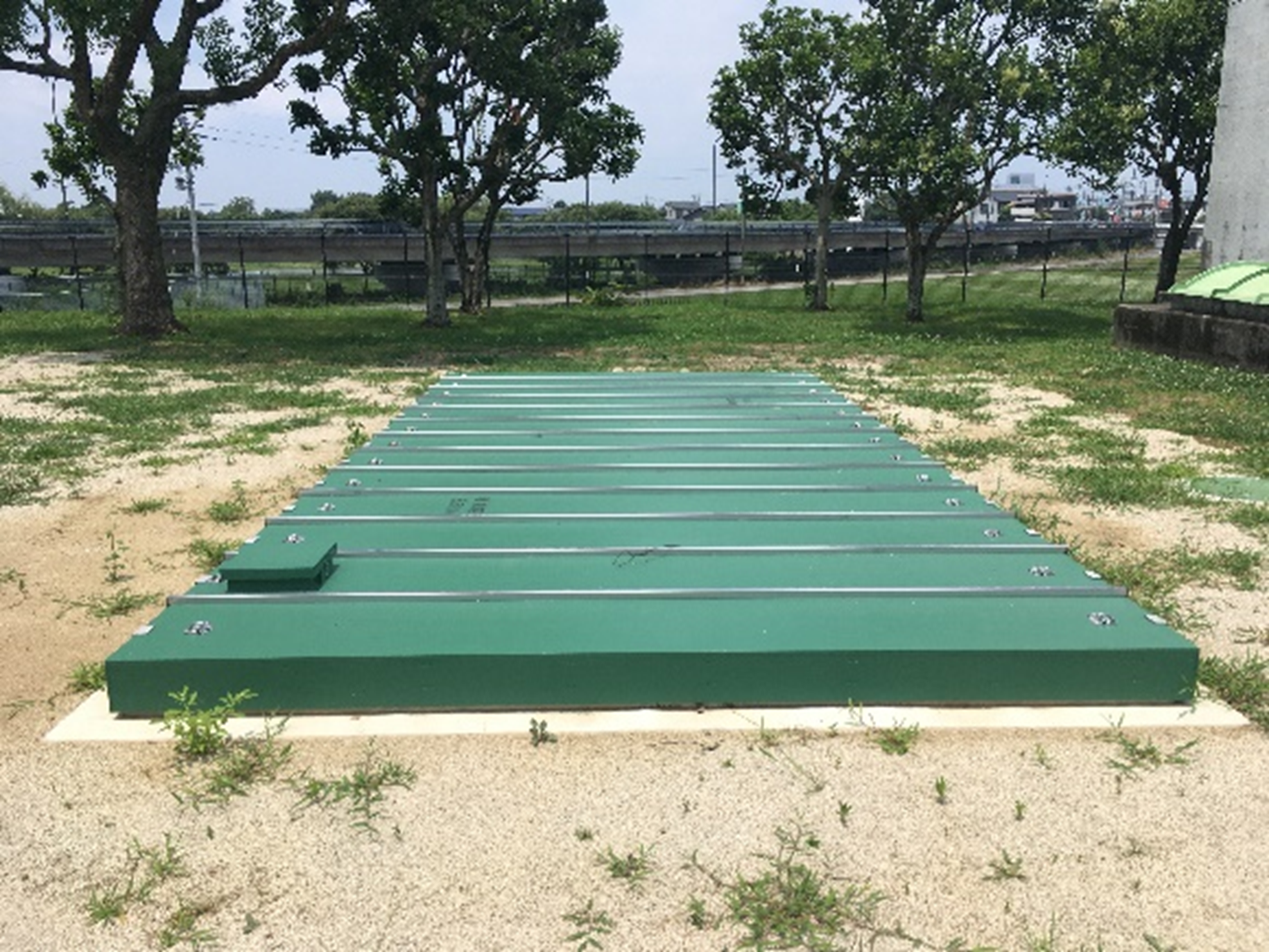

雨仕舞蓋

槽内に機械設備などがある場合に、雨水の侵入を防ぎます。

雨仕舞蓋
雨仕舞蓋
様々な形状の蓋も製作可能

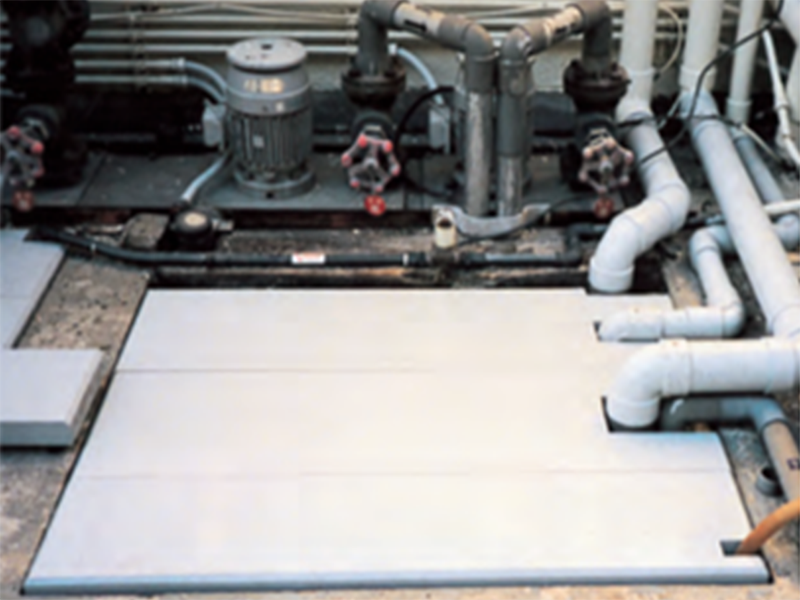

複雑な配管への対応

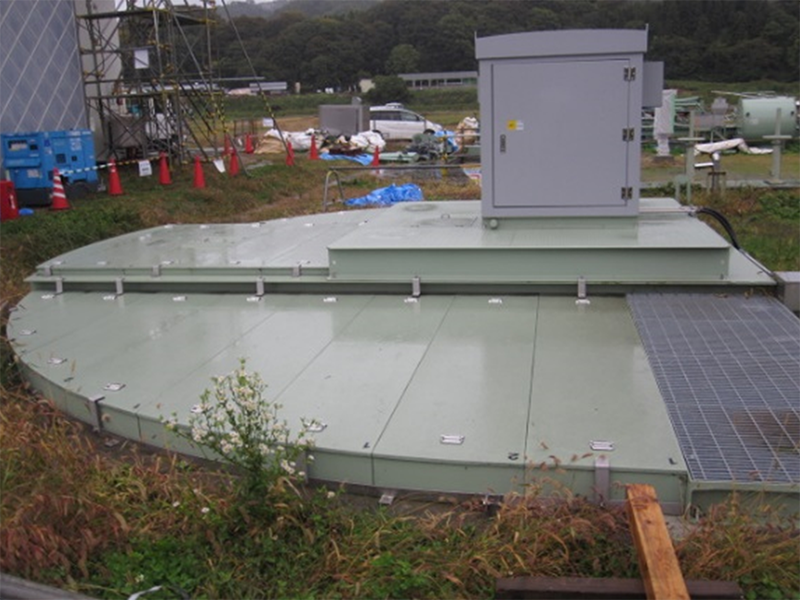

円形蓋

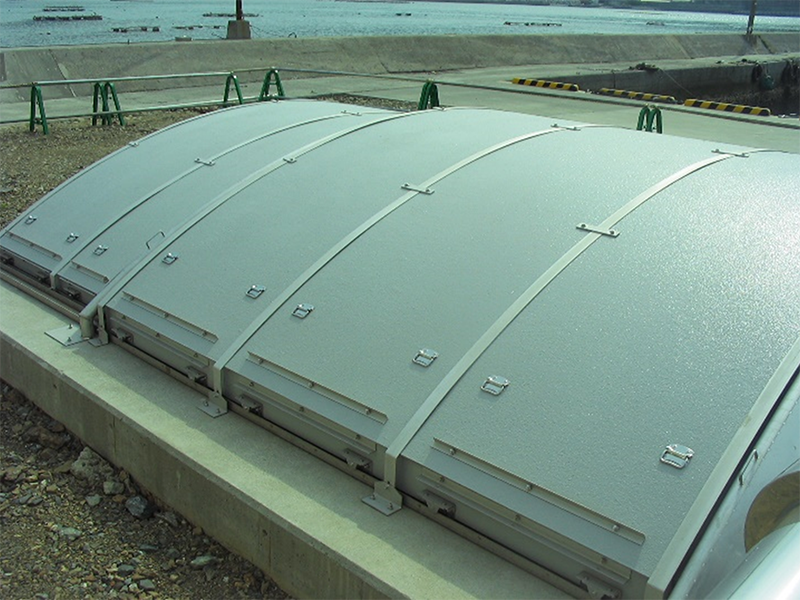

アーチ蓋

FFU角落しの特長

下水処理施設

高強度で設計対応力に優れる

連続引抜成形により、長スパンにも対応が可能です。
水路幅の大きな箇所でも一品一様で製作いたします。

比重調整が可能

使用用途に合わせて比重を0.5、0.74、1.0以上にすることができます。確実に水に落とし込みたい場合等、現場条件に合わせたご提案をさせていただきます。

耐久性

耐水性・耐薬品性など、耐久性に優れています。
※角落しは完全止水を目指した設計ではないので、止水性が求められる現場では、追加対策や代替案をご検討ください。

FFU角落しのご採用事例

合成木材FFU角落しは止水・水量調整などの目的で、上下水のみならず、機械設備や車両がある建物の入り口等場所を問わずご採用いただいております。
比重の調整が可能で、水に落とし込みたい場合には比重1.0以上の合成木材FFUの角落しが製作可能です。
また長手方向にガラス繊維が配向しているため強度が高く、大きな開口にも対応可能です。

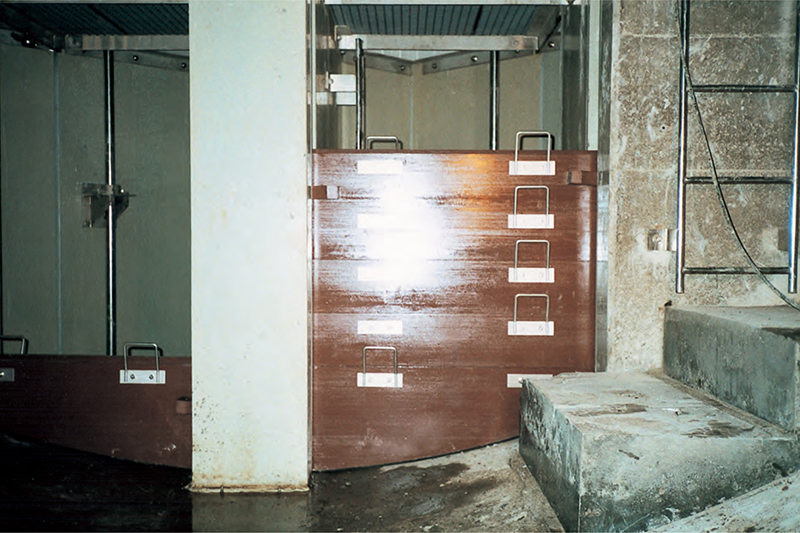

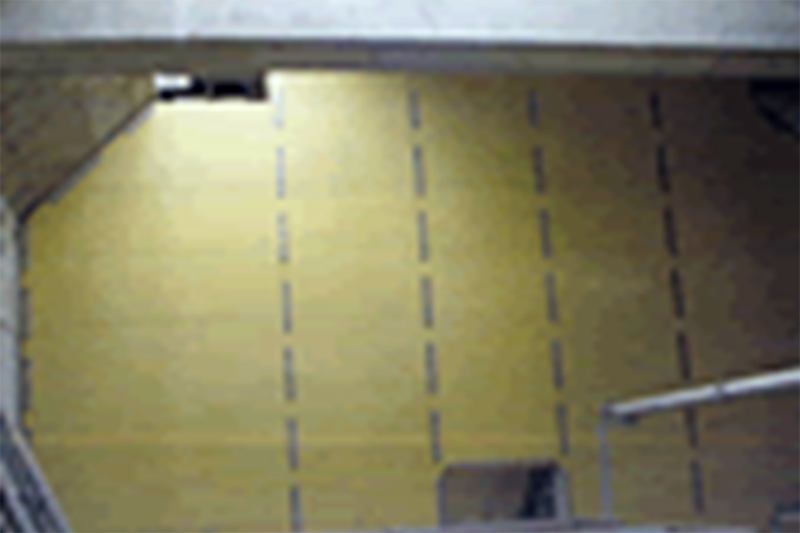

下水管渠

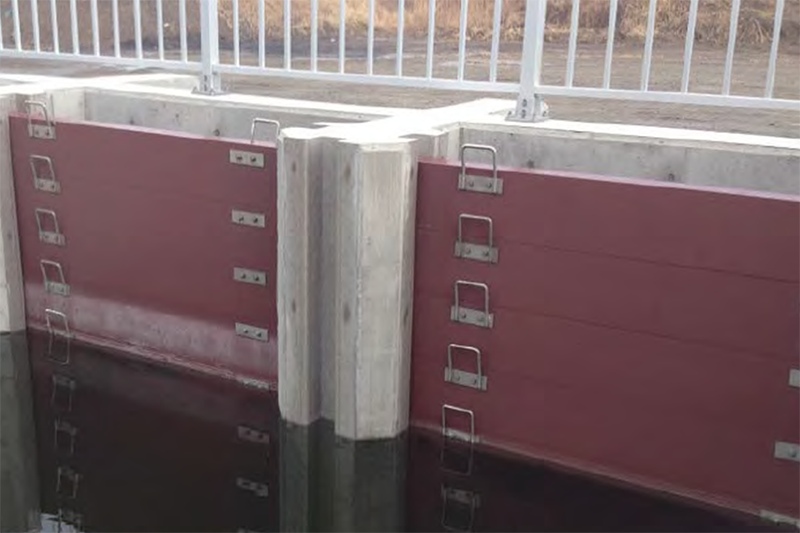

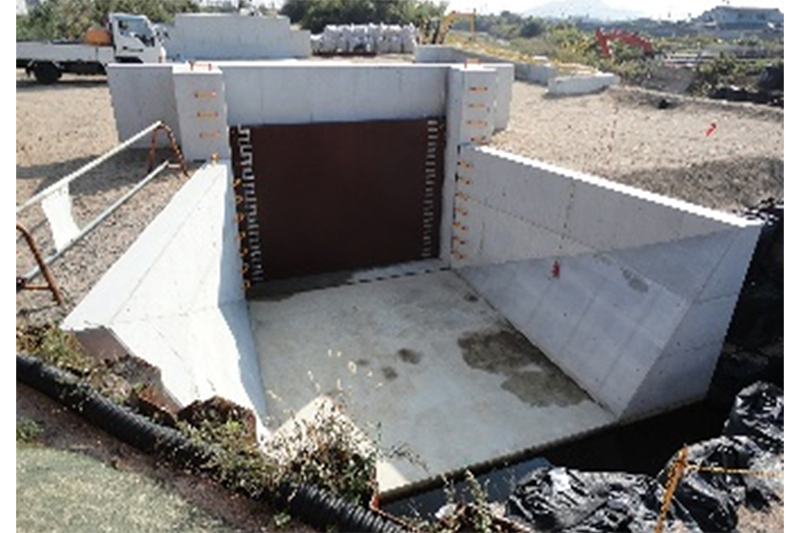

河川(樋門裏)
河川(畳堤)

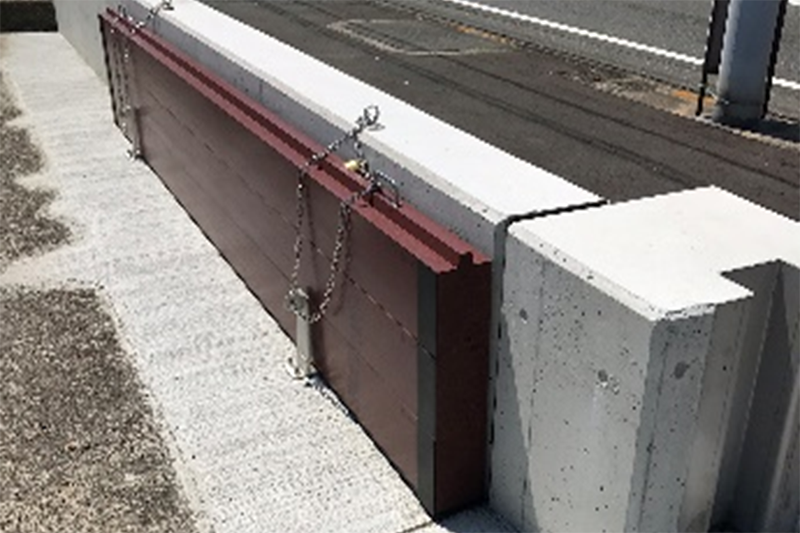

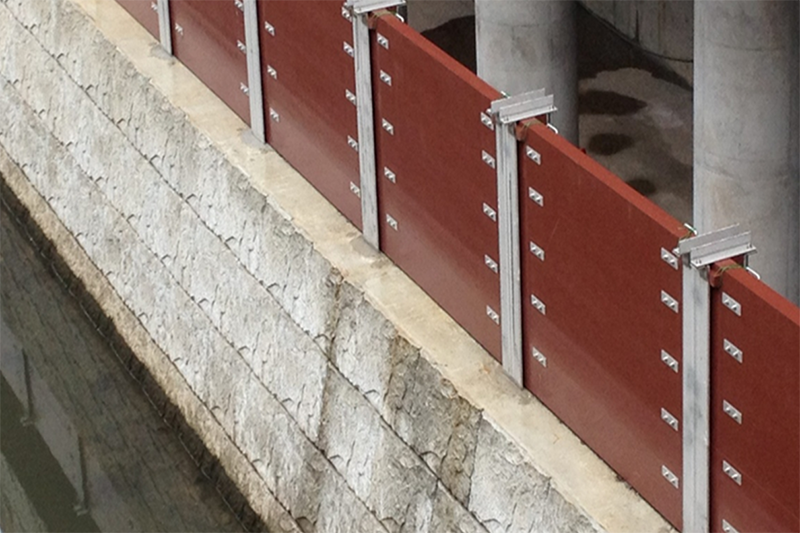

防潮板

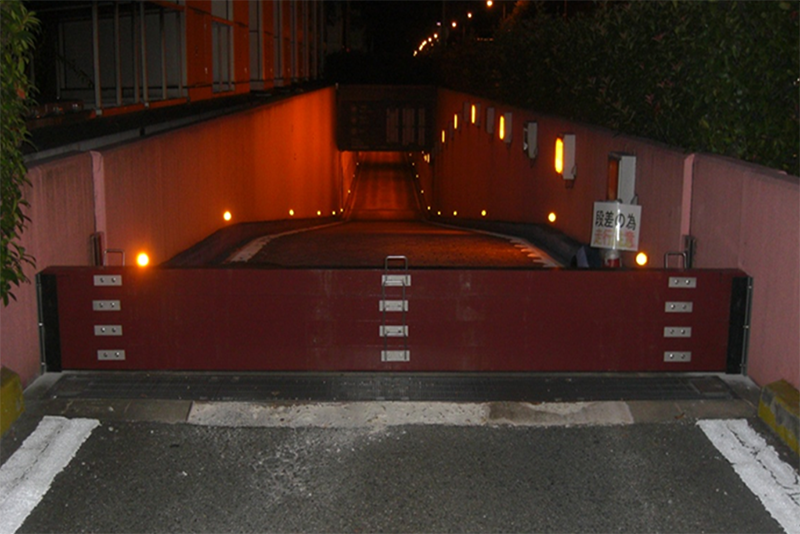

地下駐車場入り口

その他FFU製品のご採用事例

合成木材FFUの始まりでもあるフライト板は、耐水性に優れた木材代替素材として、水処理施設の長寿命化に貢献しています。軽くて、強くて、腐らないという特長を生かした製品が、水処理施設には他にも数多く採用されています。

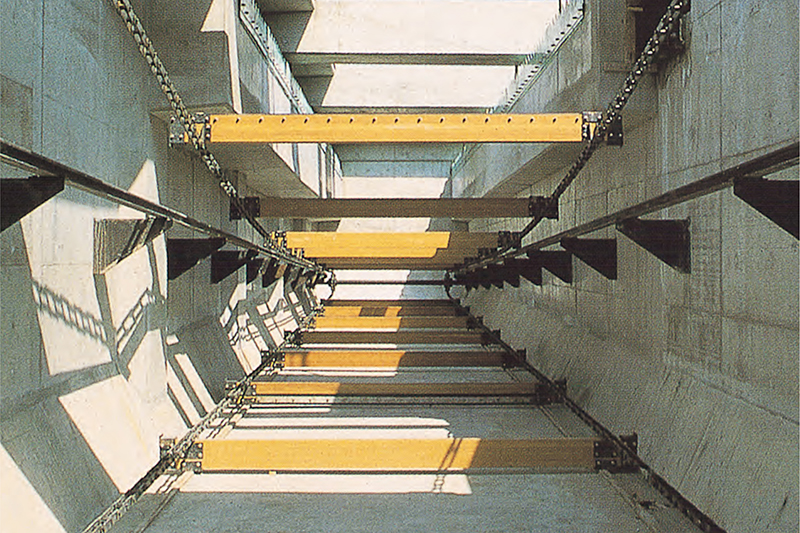

フライト板

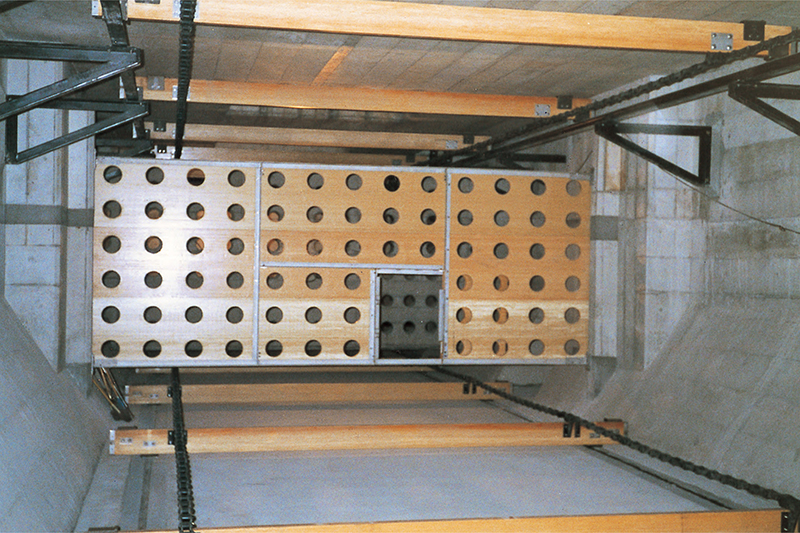

整流板

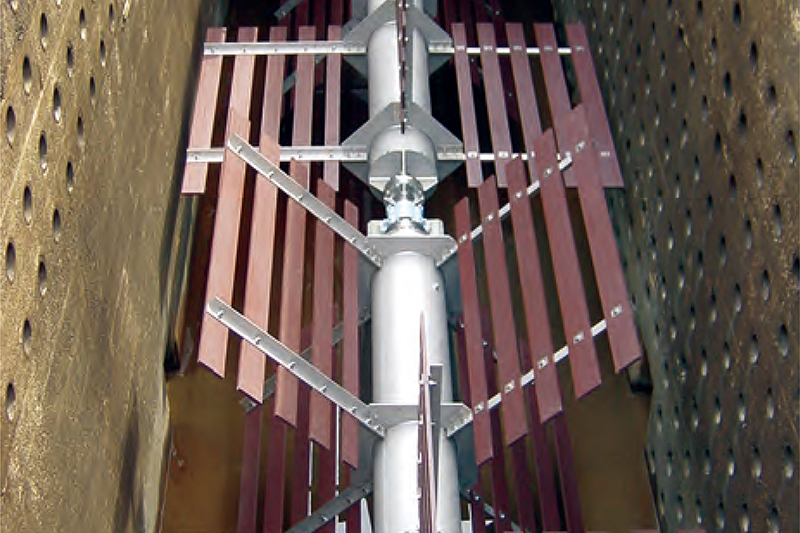

フロキュレータ羽根
仕切り板
