製品紹介

<(一財)土木研究センター 建設技術審査証明 (建技審証0113号)>

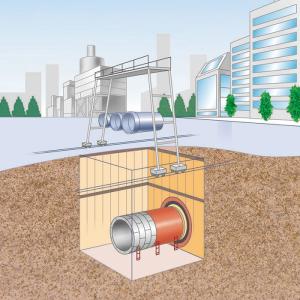

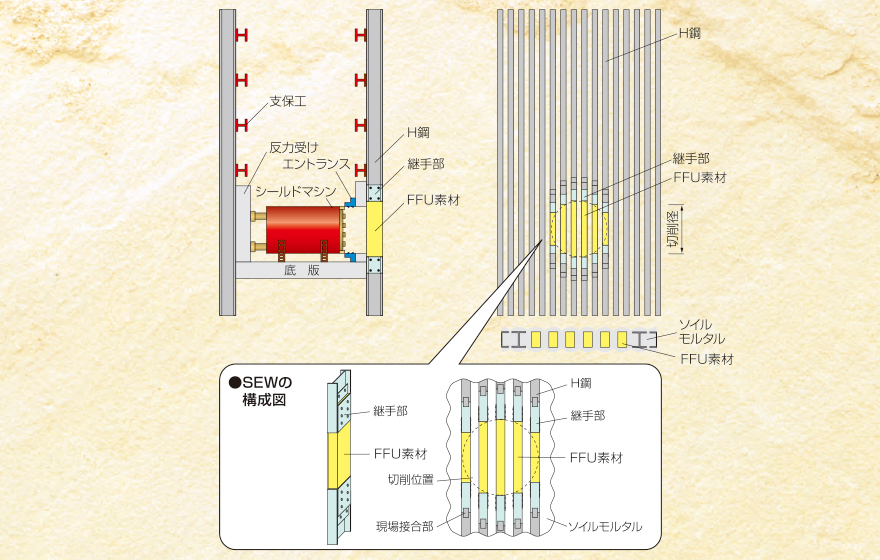

SEWとは、高強度で耐久性にすぐれ、かつ加工が容易な素材FFU (Fiber Reinforced Foamed Urethane)を土留め壁のシールド機が通過する部分に組み込んだシールド直接発進到達用の仮設部材です。本部材は、シールド機で直接削ることができるため、従来の機械や人力による土留め壁の開口作業を必要とせす、安全・確実にシールド機を発進・到達させることができます。

製品情報

目次

シールド直接発進到達用仮設部材

SEW工法製品ページ用

特長

安全

危険を伴う開口作業が不必要で、しかも切羽を開放しないため発進到達時の安全性が確保できます。

経済性

従来工法に比べて地盤改良範囲を縮小でき、コスト縮減、工期短縮につながります。

切削性

SEWは切削性にすぐれており、摩耗したビットでの切削や、任意形状の切削が可能です。

環境配慮

切削時の有害な振動・騒音がありません。また、地盤改良範囲が狭く、環境問題に対応できます。

SEWに使用している新素材FFU

FFU(Fiber Reinforced Foamed Urethane)は、軽くて強くて、腐食しません。また吸水せず、耐薬品性、絶縁性、保温性にすぐれているなど天然木材とプラスチックのそれぞれの長所を合わせもつ画期的な新素材です。自然環境保護にも役立つ素材として注目され、さまざまな産業分野で使用されています。

SEW工法製品ページ用

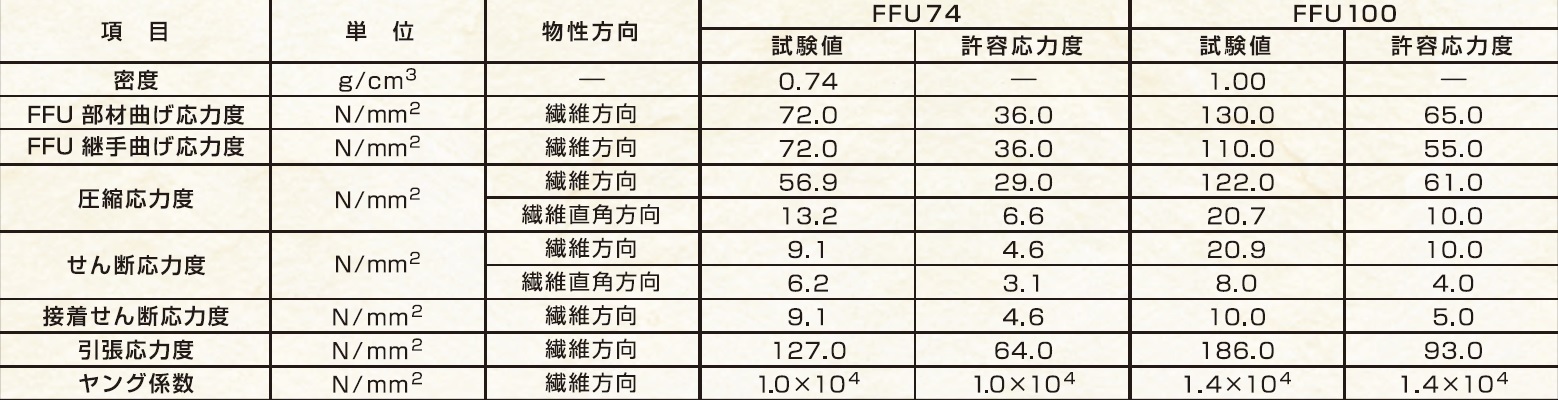

SEWの基本物性値

SEWの物性の試験値と許容応力度

SEW工法製品ページ用

SEW【メニュー】

柱列式地中連続壁タイプ

柱列式地中連続壁タイプ

SEW工法製品ページ用

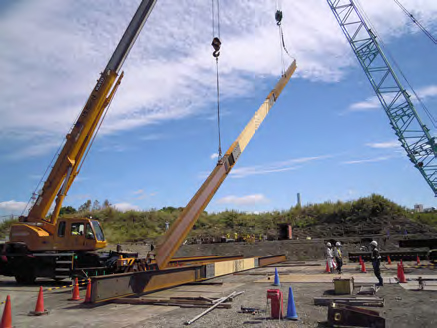

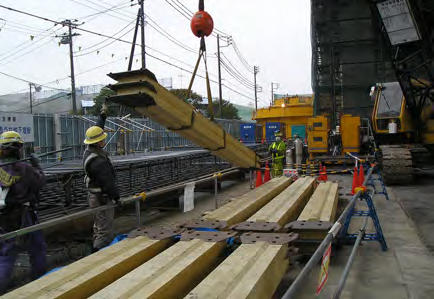

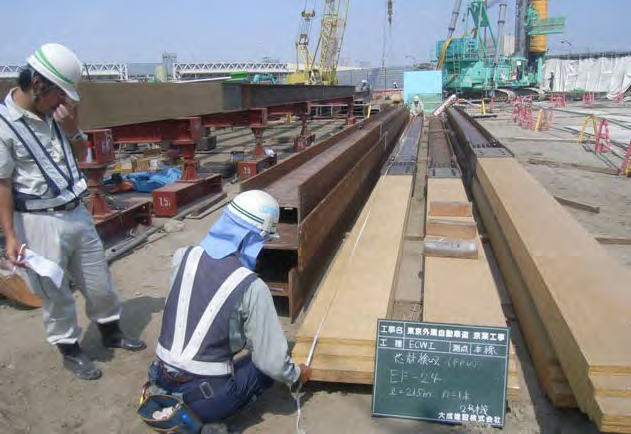

現場施工状況
SEW工法製品イメージ
SEW工法製品イメージ
SEW工法製品イメージ
SEW工法製品イメージ

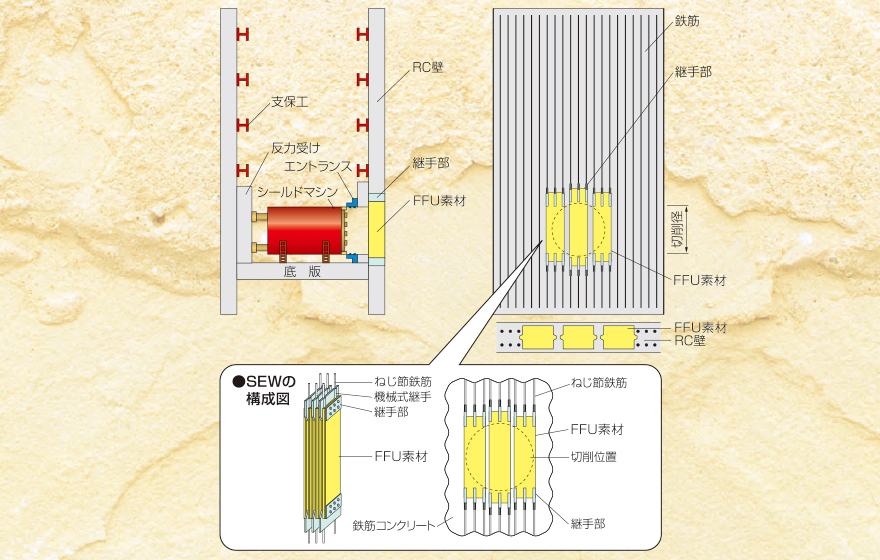

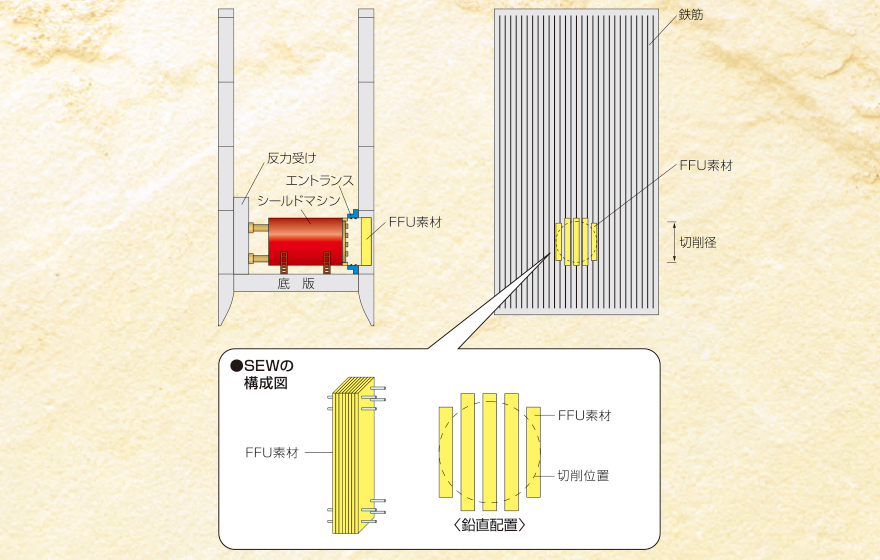

RC地中連続壁タイプ

RC地中連続壁タイプ

SEW工法製品ページ用

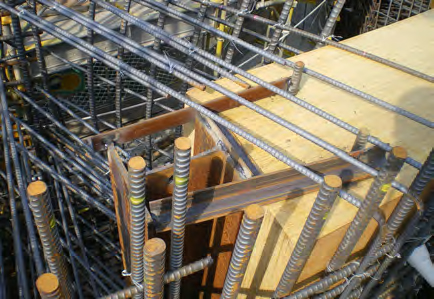

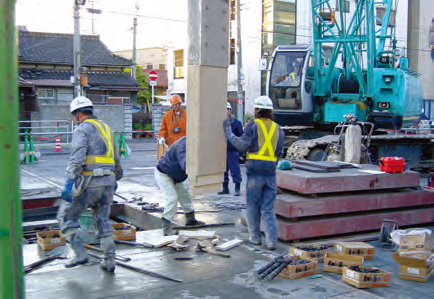

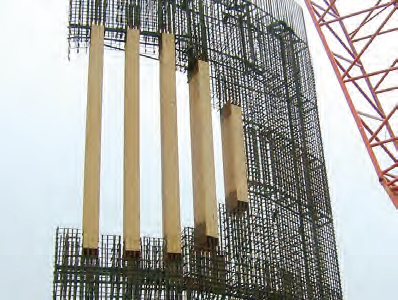

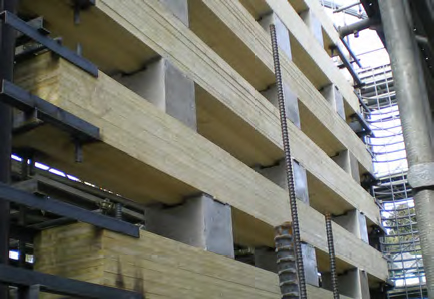

現場施工状況
SEW工法製品イメージ
SEW工法製品イメージ
SEW工法製品イメージ
SEW工法製品イメージ

ケーソンタイプ<縦置きタイプ>

ケーソンタイプ<縦置きタイプ>

SEW工法製品ページ用

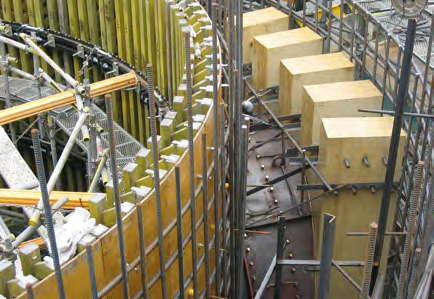

現場施工状況
SEW工法製品イメージ
SEW工法製品イメージ
SEW工法製品イメージ
SEW工法製品イメージ

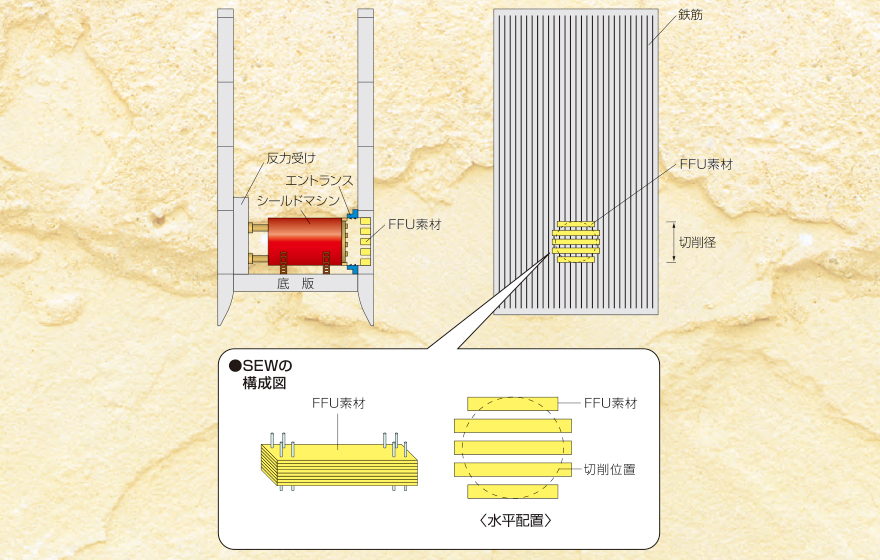

ケーソンタイプ<横置きタイプ>

ケーソンタイプ<横置きタイプ>

SEW工法製品ページ用

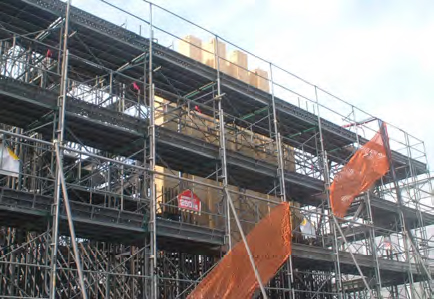

現場施工状況
SEW工法製品イメージ
SEW工法製品イメージ
SEW工法製品イメージ
SEW工法製品イメージ

ライナープレートタイプ

ライナープレートタイプ

SEW工法製品ページ用

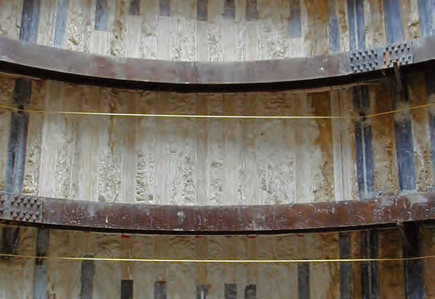

現場施工状況
SEW工法製品イメージ
SEW工法製品イメージ
SEW工法製品イメージ
SEW工法製品イメージ

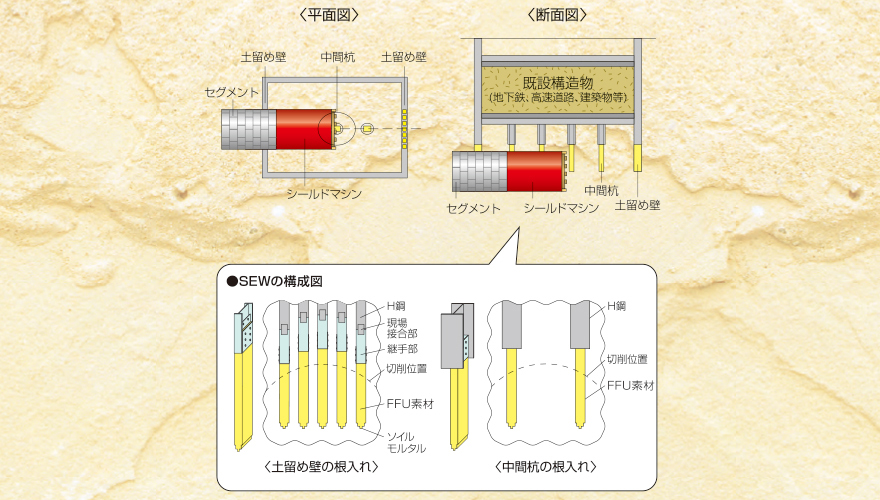

土留め壁・中間杭の根入れ部タイプ

土留め壁・中間杭の根入れ部タイプ

SEW工法製品ページ用
現場施工状況
SEW工法製品イメージ
SEW工法製品イメージ
SEW工法製品イメージ
SEW工法製品イメージ

FFUセグメント

FFUセグメント

SEW工法製品ページ用

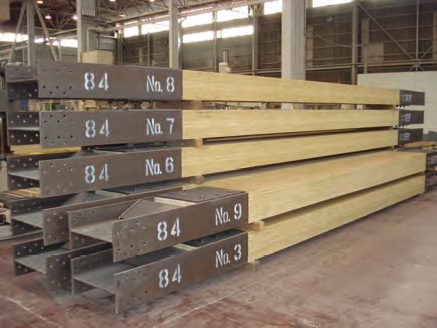

FFU部材製品
SEW工法製品イメージ
止水シール
SEW工法製品イメージ
坑内搬送
SEW工法製品イメージ
設置完了
SEW工法製品イメージ

注)FFUセグメントは(財)土木研究センターの審査証明外の技術です。

施工例

施工例

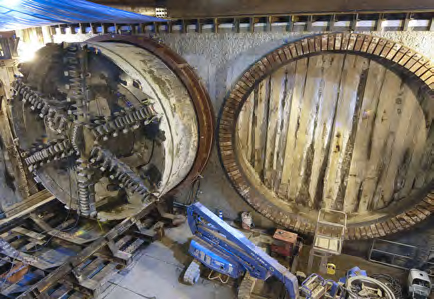

大断面施工例

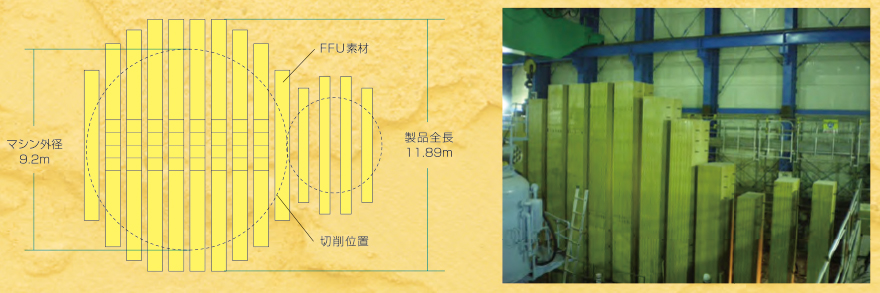

下水道 ~マシン外径 9.2m・製品全長 11.89m~
SEW工法製品イメージ

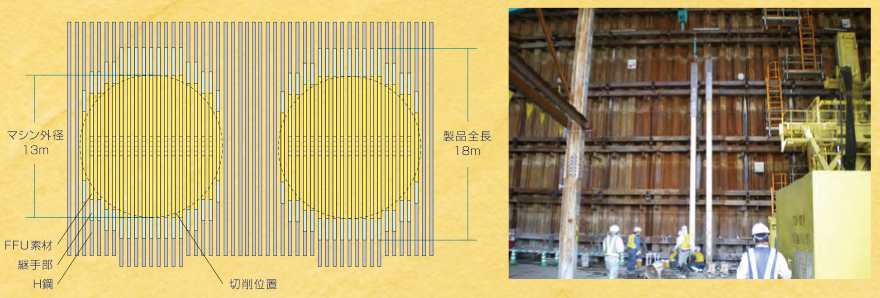

道路 ~マシン外径 13m・製品全長 18m~
SEW工法製品イメージ

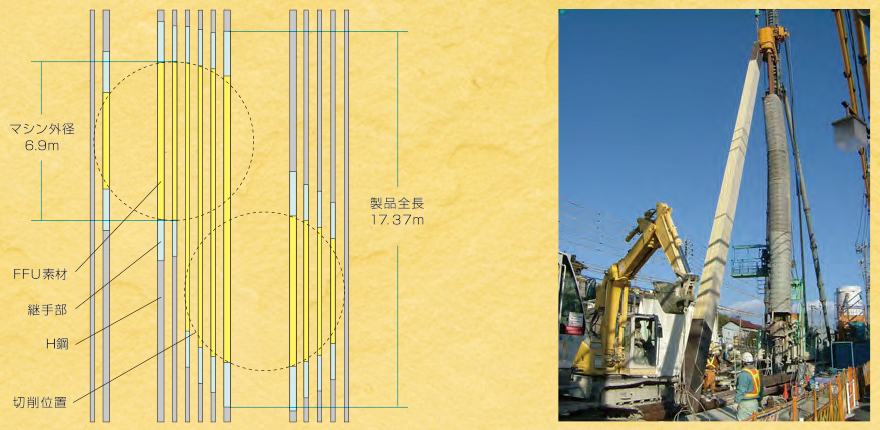

鉄道 ~マシン外径 6.9m・製品全長 17.37m~
SEW工法製品イメージ
