製品紹介

<日本産業規格 JIS A 5350準拠品>

近年、農業基盤整備事業において水需要の増大にともない、パイプラインの長大化、大口径化、高圧化など利用技術の高度化がはかられています。これは、農業用水やそれを輸送する水路建設をめぐる社会環境が年々変化し、開渠に比較してのパイプラインの有利性が高くなってきた事や、管材料および施工技術の向上、進捗に負うことも大きいと考えられます。しかし最近では、『水路用地取得の困難性から路線が山地へ追いやられる。』『市街地では騒音問題・施工期間短縮の社会的要請や重機利用の制約がある。』『軟弱地盤や低平地にも布設せねばならず軽量性・可とう性や流速係数の有利な管が要求される。』『設計施工上その安全確保が要求される。』などの問題点が発生しており、農業用エスロンRCPは、これらの問題点に対応すべく生まれた管材で日本産業規格JIS A 5350に準拠しています。

管の品揃え

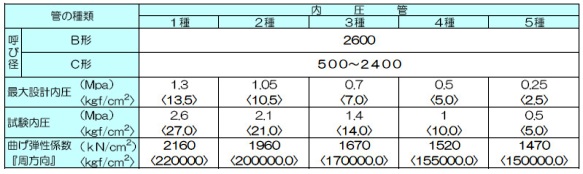

管の種類は表の様に区分されています。

農業用水RCP口径080414

外圧性能

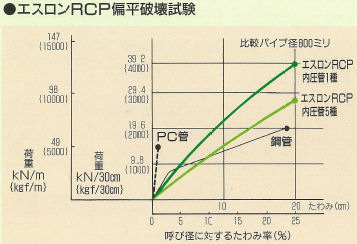

外圧試験の結果、エスロンRCP内圧1種の20cmたわみの外圧は、PC管(内圧2種)のひび割れ荷重に対して約2.2倍、RCP内圧5種の場合は約1.5倍もの値を実証しています。

農水RCP 20070731 偏平破壊試験

水理性能

管内面が非常に滑らかなので流速係数(C)が大きく、粗度係数(n)が小さいため、PC管などと比較して、同一流量・同一勾配で口径を1サイズ小さくする事が可能です。

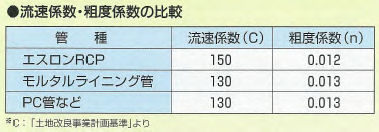

農水RCP 20070731 流速係数

圧力管路としての流量は、ヘーゼンウィリアムス公式にて流速係数(C)を150として求める事ができます。『1.同一勾配でPC管などと比較して約1.15倍の流量を得る事ができます。』『2.同一勾配において、エスロンRCPは、PC管などに対して管内径を小さくする事ができます。』『3.同一流量において、エスロンRCPは、PC管などの管路勾配の77%で設計できます。』

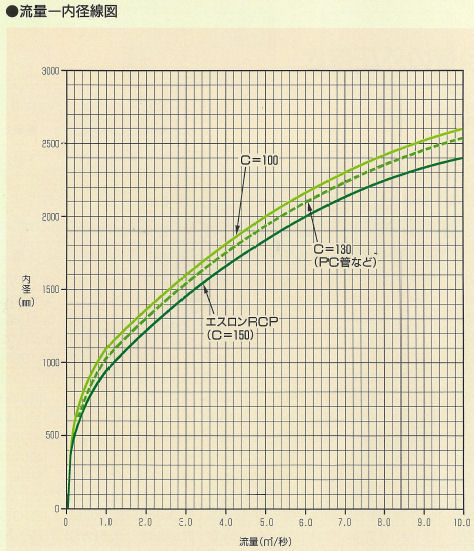

農水RCP 20070731 内径線図

水密性

管の継手部に止水性に優れたゴム輪を用いて漏水を防ぎます。また、許容曲げ角度も大きく軟弱地盤などの悪条件下でも優れた止水性能を発揮します。

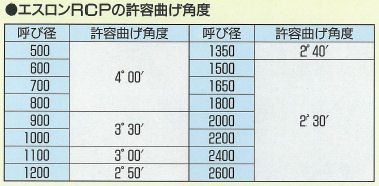

農水RCP 20070731 許容曲げ角度

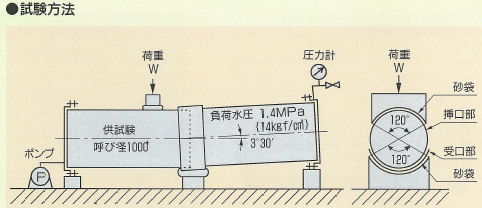

管体を接合し、許容曲げ角度に曲げた後、内圧3種の試験水圧1.4MPa(14kgf/cm2)を負荷した結果、異常はなく優れた水密性を示しています。

農水RCP 20070731 継手部曲げ水密試験
農水RCP 20070731 試験方法

耐食性能

管内面は、下表に示すとおり酸アルカリに対して優れた耐食性を持っています。酸性土壤等の腐食環境下でも長期にわたって安定した耐食性能を発揮します。

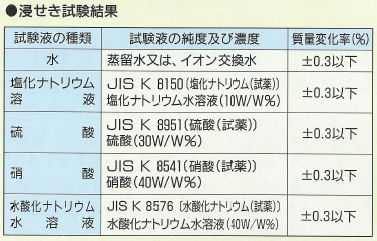

農水RCP 20070731 浸せき試験結果

耐摩耗性

管内面は耐摩耗性に優れたFRP層で、土砂及び固形物混じりの排水においても、長期にわたって安定した機能を維持する事ができます。

農水RCP 20070731 摩耗試験装置

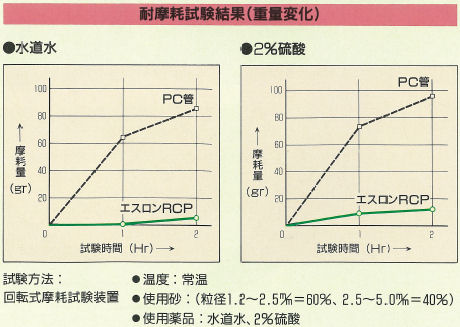

農水RCP 20070731 耐摩耗試験結果(重量変化)

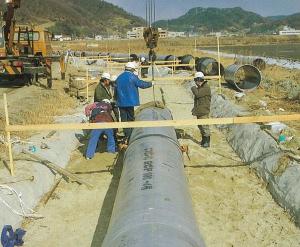

施工性

管体質量は、1m当りPC管などの1/5.6、1本当りPC管などの1/2.8と軽量ですので、運搬や取扱いが容易で砂基礎、砕石基礎で行うため、コンクリート基礎よりも早く工事が行えます。

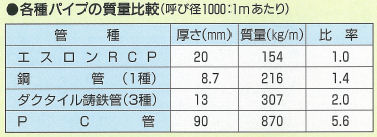

農水RCP 20070731 各種パイプの質量比較

耐震性

管体継手部は、伸縮・可とう性に優れたゴム輪接合で、受口長さも長く地震などによる地盤変動にも確実に対応します。
