水力発電FRPM用曲管

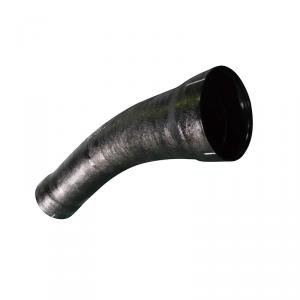

FTR-3D（サンディー）曲管 （水力発電FRPM用曲管）
FTR-3D(サンディー)曲管は、独自の成形方法を用いた屈曲部の無いスムーズ形状により、高いエネルギー利用効率を実現した水力発電FRPM水圧管用曲管です。
管体は、農業用水や小水力発電、下水道などの管路に多くの実績を有する「エスロンRCP」と同じFRP製。強度・施工性・経済性に優れています。
また、(一社)電力土木技術協会発行の『水門鉄管技術基準 FRP(M)水圧管編』における要求性能に適合します。
※3Dとは曲率半径が管内径(D)の3倍以上であることを指し、水門鉄管技術基準で3D以上が推奨されています。
-
マイフォルダに追加
※ご利用には会員登録が必要です。
資料ダウンロード
- 資料データは本日時点での最新版を掲載しています。
- 改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
| カタログ | 形式 | マイフォルダ追加 |
|---|---|---|
| 水力発電FRPM用曲管FTR-3D曲管リーフレット (519KB) | ||
| エスロンRCP総合カタログ (7,730KB) |
FTR-3D曲管の特長と品揃え
特長1

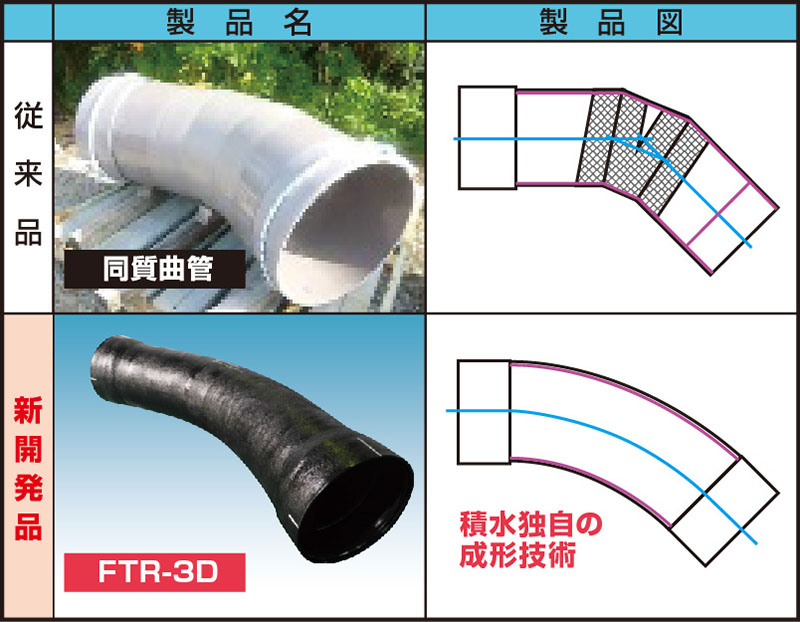

独自の成形方法により曲率半径3D以上の緩やかで且つ、屈曲部の無いスムーズな曲がり形状を実現。 低い損失水頭・高い発電効率を発揮します。
特長2
管体は水理性・強度・耐久性・耐食性・耐摩耗性に優れたFRP製。継手部はFRPM管と同じ伸縮可とう性に優れたゴム輪を使用し、耐震性に優れています。

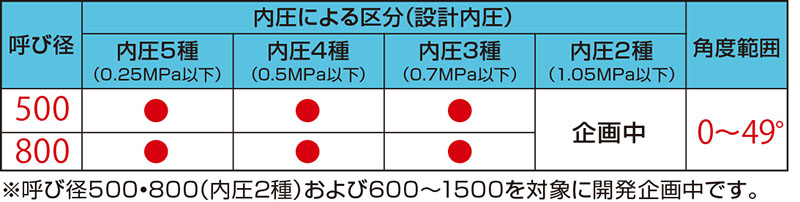

品揃え
品揃えは下表の通りです。
形状寸法（参考）
形状
寸法
※呼び径φ500（内圧2種）およびφ600～1500までの寸法は開発企画中のため暫定値を示しています。
製品の品揃えまたは詳細については、最寄りの営業所までお問い合わせください。

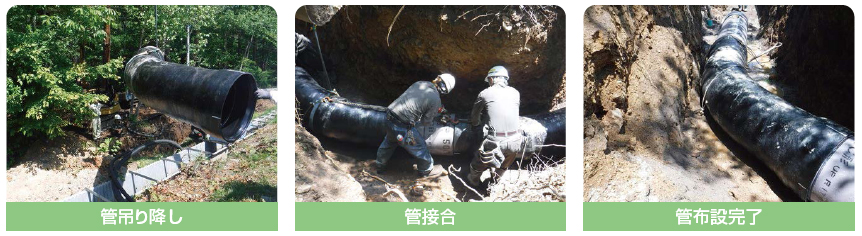

施工例
小水力発電
FTR-3D曲管：呼び径φ500（内圧5種仕様）
