エスロハイパー現場リポート19 エスロハイパーJW φ200施工事例

秋田県内のエスロハイパーJW φ200の施工現場を訪問しました。
現地では、雪が降る様な悪条件の中でも、様々な工夫をして頂くことにより、順調に
配管工事が進んでいます。

PDF版は、こちらから

施工現場の状況

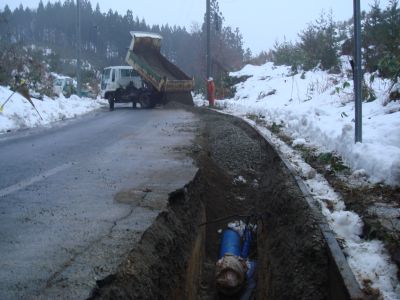

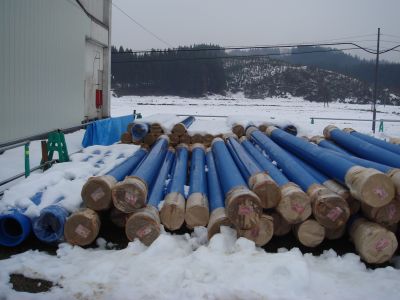

12月に入り、現地では雪が降ることが多くなってきました。道路端や資材置き場には、
前日までに降った雪が残っています。

秋田施工事例01
秋田県施工事例

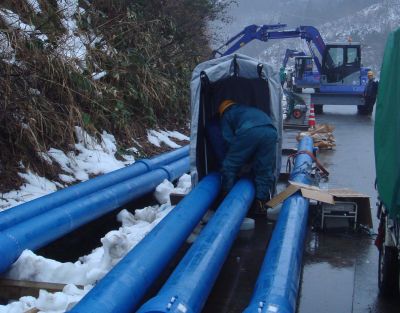

陸継ぎ、長尺管による施工

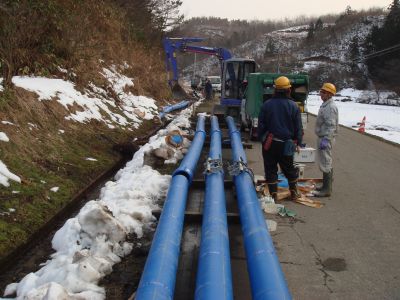

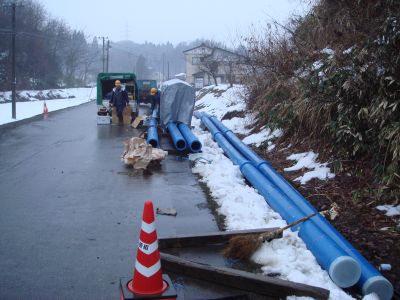

現地では、陸継ぎを利用した長尺管による施工が実施されていました。掘削溝内での
融着作業を減らすことにより、施工性が向上します。また、山道に沿って生曲げ配管を
行う場合にも有効でした。

秋田施工事例02
秋田施工事例03
秋田施工事例04
改良型エスロハイパーJW φ200EFソケット

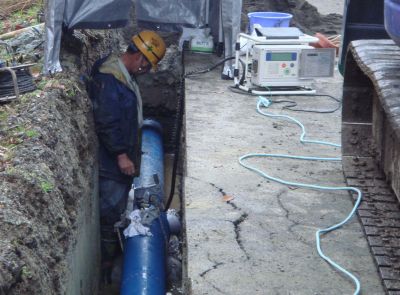

改良型のφ200EFソケットを採用しました。融着部分を分割することにより、融着時の
使用電力を省力化。小型のEFコントローラで融着ができるほか、汎用型の発電機、
延長コードが使用できます。

秋田施工事例05
雨天、降雪時の対策

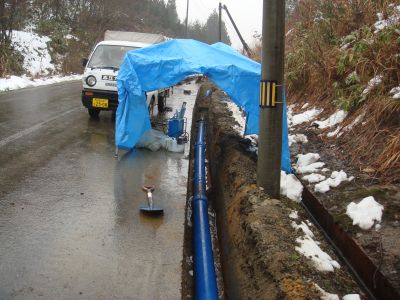

雨天時、降雪時の施工では、簡易テントを使用して融着部の水濡れを防いでいます。
また突然の雨には、シート等を使用して対応しました。

秋田施工事例06
秋田施工事例07

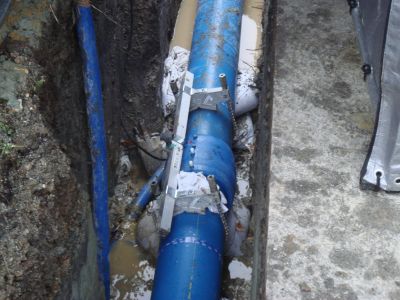

水場での施工事例

EF接合部分の水濡れは、厳禁!

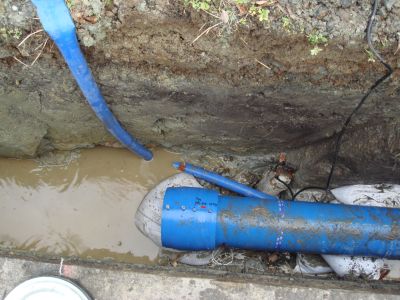

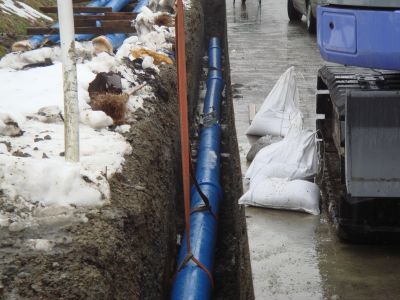

掘削溝内に雨水が溜まっている場合や湧き水がある場合には、管端を土嚢で持ち上げ
た後、接合箇所の水をポンプで汲み出して、施工しました。

秋田施工事例08
秋田施工事例09

以上
