国土交通省認定・消防安全センター評定書一覧
2007年6月20日の建築基準法改正に伴い、建築確認・検査の厳格化が明文化されました。建築確認申請時に必要となる、セキスイ管工機材製品の、国土交通省認定書と(一財)消防設備安全センター評定書を一覧にしてご紹介致しますので、ダウンロードしてご利用下さい。
【お願い】
3月末で有効期限を迎える性能評定書の改訂版は、有効期限後の毎年4月中に送付されます。弊社では受領次第、すみやかな更新に努めてまいりますが、その間は本ページに掲載の性能評定書をご利用いただき、完工時に改めて最新版をダウンロードの上、発注者様へご提出頂きますようお願い申し上げます。
-
マイフォルダに追加
※ご利用には会員登録が必要です。
認定書一覧

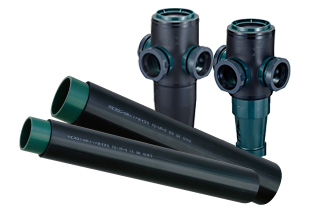

耐火プラAD継手HG・SGシステム認定・評定書一覧(全て床)
エスロンプラスチック単管式排水システムに関する製品の認定・評定書は下表よりダウンロード頂けます。認定・評定番号をクリックすると認定・評定書をダウンロードすることができます。
| 貫通配管種 | 口径 | スリーブ径 (貫通箇所/処理) |
国土交通大臣 認定番号 |
(一財)日本消防設備安全センター 性能評定番号 |
|||
|---|---|---|---|---|---|---|---|
| 消防認定共住区画 | 消防認定令8区画 | ||||||
| 床貫通 | 耐火プラAD継手HG (二段タイプ、最上階タイプも同様) |
75、100A | Φ209mm以下 (床 ALC・コンクリート厚み 100mm以上/モルタル埋め戻し) |
PS060FL-1147 | KK 2021-006号 | - | |
| 耐火プラAD継手HG最下階タイプ | PS060FL-1054 | KK 2019-016号 | |||||
| 耐火プラAD継手SG | PS060FL-1053 | KK 2019-015号 | |||||
| パイプ で 貫通の 場合の 組合せ |
立て管 | 耐火VPパイプ/ 耐火VPパイプS/ 耐火VPパイプ遮音カバー巻き |
75、100A | Φ209mm以下 (床 ALC・コンクリート厚み 100mm以上/モルタル埋め戻し) |
PS060FL-1052 | KK 2019-014号 | - |
| プラ脚部 継手 |
プラ脚部継手 標準グレード/ 遮音グレード |
||||||
※防火区画貫通は耐火プラAD継手又は耐火VPパイプで可能です。耐火プラAD継手と組み合わせても、VP管で防火区画を貫通することはできません。

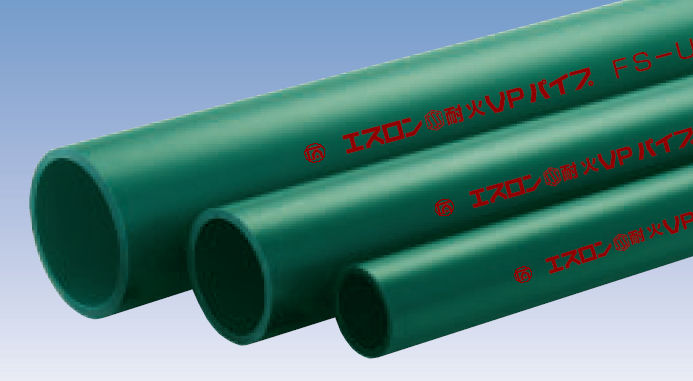

耐火VPパイプの耐火認定・評定
エスロン耐火VPパイプに関する製品の認定・評定書は下表よりダウンロード頂けます。認定・評定番号をクリックすると認定・評定書をダウンロードすることができます。
| 貫通配管種 | 口径 | スリーブ径 (貫通箇所/処理) |
国土交通大臣 認定番号 |
(一財)日本消防設備安全センター 性能評定番号 |
||
|---|---|---|---|---|---|---|
| 消防認定共住区画 | 消防認定令8区画 | |||||
| 床貫通 | 耐火VPパイプ | 150A以下 | Φ260mm以下 (床 ALC・コンクリート厚み 100mm以上/モルタル埋め戻し) |
PS060FL-1126 | KK 2020-014号 | - |
| Φ260mm以下 (床 ALC・コンクリート厚み 150mm以上/モルタル埋め戻し) |
- | - | RK2020-006号 | |||
| 125A以下 | Φ209mm以下 (床 ALC・コンクリート厚み 100mm以上/モルタル埋め戻し) |
PS060FL-1213 | - | - | ||
| Φ209mm以下 (床 RC・コンクリート厚み 75mm以上/モルタル埋め戻し) |
||||||
| 耐火VPパイプS | 100A以下 | Φ209mm以下 (床 ALC・コンクリート厚み 100mm以上/モルタル埋め戻し) |
PS060FL-1052 | KK 2019-014号 | - | |
| Φ183mm以下 (床 ALC・コンクリート厚み 150mm以上/モルタル埋め戻し) |
- | - | RK22-002号 | |||
| 耐火VPパイプ+遮音カバー | 100A以下 | Φ183mm以下 (床 ALC・コンクリート厚み 100mm以上/モルタル埋め戻し) |
PS060FL-1052 | KK 2019-014号 | - | |
| Φ209mm以下 (床 ALC・コンクリート厚み 150mm以上/モルタル埋め戻し) |
- | - | RK27-006号 | |||
| 貫通配管種 | 口径 | スリーブ径 (貫通箇所/処理) |
国土交通大臣 認定番号 |
(一財)日本消防設備安全センター 性能評定番号 |
||
|---|---|---|---|---|---|---|
| 消防認定共住区画 | 消防認定令8区画 | |||||
| 壁 | 耐火VPパイプ | 150A以下 | Φ260mm以下 （壁ALC・コンクリート厚み 75mm以上/モルタル埋め戻し） |
PS060WL-0799 | - | - |
| 125A 150A |
KK 27-013号 | - | ||||
| Φ260mm以下 （壁ALC・コンクリート厚み 100mm以上/モルタル埋め戻し） |
- | - | RK27-008号 | |||
| 100A以下 | Φ183mm以下 （壁ALC・コンクリート厚み 75mm以上/モルタル埋め戻し） |
- | KK 19-147号 | - | ||
| Φ183mm以下 （壁ALC・コンクリート厚み 100mm以上/モルタル埋め戻し） |
- | - | RK19-042号 | |||
| 中空壁 | 耐火VPパイプ | 100A以下 | Φ134mm以下 (石こうボード25mm厚2枚を含む 中空壁厚み 100mm以上/ シリコーン系シーリング材充填) |
PS060WL-0426 | KK 20-014号 | - |
| 150A以下 | Φ189mm以下 (石こうボード25mm厚2枚を含む 中空壁厚み 100mm以上/ シリコーン系シーリング材充填) |
PS060WL-0929 | - | - | ||
| 片面強化 せっこう ボード 重張 |
耐火VPパイプ | 150A以下 | Φ189mm以下 (片面強化石こうボード重ね張り 厚み42mm以上/ シリコーン系シーリング材充填) |
PS060WL-0849 | - | - |

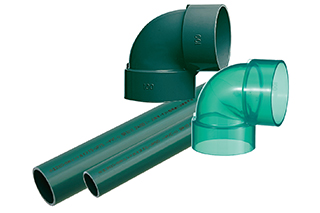

耐火DV継手、透明耐火DV継手、耐火DV遮音継手の耐火認定・評定
耐火DV継手・透明耐火DV継手・耐火DV遮音継手に関する認定・評定書は下表よりダウンロード頂けます。認定・評定番号をクリックすると認定・評定書をダウンロードすることができます。
| 貫通配管種 | 口径 | スリーブ径 (貫通箇所/処理) |
国土交通大臣 認定番号 |
(一財)日本消防設備安全センター 性能評定番号 |
||
|---|---|---|---|---|---|---|
| 消防認定共住区画 | 消防認定令8区画 | |||||
| 床貫通 | 耐火DV継手 透明耐火DV継手 |
125A以下 (管+継手) |
Φ209mm以下 (床 ALC・コンクリート厚み 100mm以上/モルタル埋め戻し) |
PS060FL-1213 | KK2020-014号 | - |
| Φ209mm以下 (床 RC・コンクリート厚み 75mm以上/モルタル埋め戻し) |
- | RK2020-006号 | ||||
| 150A以下 (管のみ) |
Φ260mm以下 (床 ALC・コンクリート厚み 150mm以上/モルタル埋め戻し) |
PS060FL-1126 | KK2020-014号 | - | ||
| Φ209mm以下 (床 コンクリート厚み 150mm以上/モルタル埋め戻し) |
- | - | RK2020-006号 | |||
| 耐火DV遮音継手 | 125A以下 (管+継手) |
Φ209mm以下 (床 ALC・コンクリート厚み 120mm以上/モルタル埋め戻し) |
PS060FL-0902 | KK 29-002号 | - | |
※継手がスラブ下に出てはいけません。
※150Aの継手はスラブに埋設してはいけません。
※継手を壁に埋設してはいけません

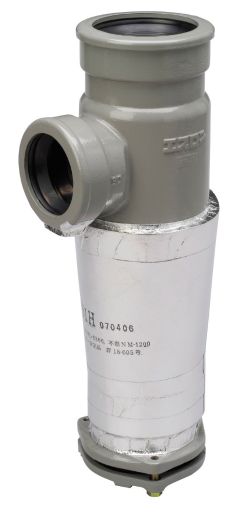

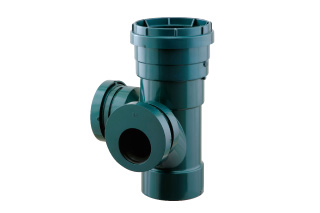

耐火プラADミニ継手認定・評定書一覧(全て床)
耐火プラADミニ継手に関する認定・評定書は下表よりダウンロード頂けます。認定・評定番号をクリックすると認定・評定書をダウンロードすることができます。
| 貫通配管種 | 口径 | スリーブ径 (貫通箇所/処理) |
国土交通大臣 認定番号 |
(一財)日本消防設備安全センター 性能評定番号 |
|||
|---|---|---|---|---|---|---|---|
| 消防認定共住区画 | 消防認定令8区画 | ||||||
| 床貫通 | 立て管 | 耐火VPパイプ/耐火VPパイプS/ 耐火VPパイプ遮音カバー巻き |
100A以下 | Φ209mm以下 (床 ALC・コンクリート厚み 100mm以上/モルタル埋め戻し) |
PS060FL-1058 | KK2019-017号 | (RK22-004号) |
| 継手 | 耐火プラADミニ継手 | ||||||
※防火区画貫通部から1ｍ以内の範囲は、横枝管に耐火VPパイプ、耐火DV継手・透明耐火DV継手もしくは認定書・評定書に記載の管種をご使用ください。
注意：1. 令8区画貫通する場合は最寄りの営業所までお問い合わせください。
2. RK22-004号では耐火VPパイプ用遮音カバーの使用ができません。

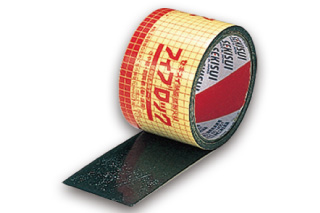

フィブロックシリーズ認定・評定書一覧
さや管・塩ビ管・保温材付スーパーエスロメタックス・エスロハイパーAW・クウチョウハイパーCH用
フィブロックシリーズに関する認定・評定書は こちらのリンク先のページ からダウンロードすることができます。

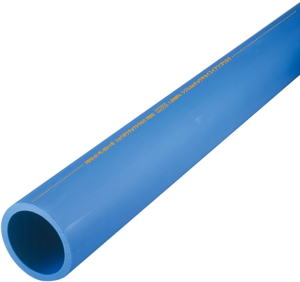

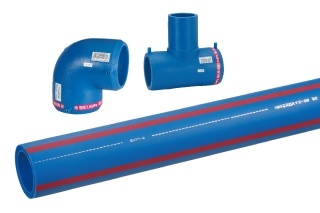

エスロハイパーAW消火管・継手認定証一覧
エスロハイパーAW消火管・継手に関する認定書は下表よりダウンロード頂けます。認定番号をクリックすると認定書をダウンロードすることができます。
平成13年消防庁告示第19号に基づき(一財)日本消防設備安全センターの性能認定を取得しています。
| 認定管種 | 呼び径 | 日本消防設備安全センター性能認定書 | 簡易耐熱性試験 |
|---|---|---|---|
| エスロハイパーAW消火管・継手 | 50 | PL-032号 | - |
| 65 | PL-056号 | - | |
| 75 | PL-024-1号、PL-024-2号 | ○(2号のみ) | |
| 100 | PL-023-1号、PL-023-2号 | ○(2号のみ) | |
| 125 | PL-059号 | - | |
| 150 | PL-025-1号、PL-025-2号 | ○(2号のみ) | |
| 200 | PL-036号 | - |
※性能認定品以外の品種を使用する場合は、消防法施行令第32条による申請が必要となります。
※PL-024-2号(呼び径75)、PL-023-2号(呼び径100)、PL-025-2号(呼び径150)は軽易耐熱性試験にも合格しています。
※給水用のエスロハイパーAWとは品番が異なりますのでご注意ください。

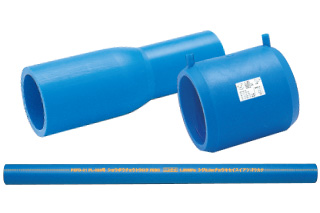

エスロハイパーAW高圧消火管・継手認定証一覧
エスロハイパーAW高圧消火管・継手に関する認定書は下表よりダウンロード頂けます。認定番号をクリックすると認定書をダウンロードすることができます。
平成13年消防庁告示第19号に基づき(一財)日本消防設備安全センターの性能認定を取得しています。
※性能認定品以外の品種を使用する場合は、消防法施行令第32条による申請が必要となります。
※給水用のエスロハイパーAWとは品番が異なりますのでご注意ください。

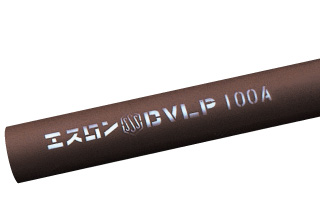

DVLP/ラセンDVLP認定書一覧
DVLP/ラセンDVLPに関する認定書は下表よりダウンロード頂けます。認定番号をクリックすると認定書をダウンロードすることができます。
| 貫通配管種 | 国土交通大臣 認定番号 |
機械設備工事監理指針 | (一財)日本消防設備安全センター 性能評定番号 |
||
|---|---|---|---|---|---|
| 消防認定共住区画 | 消防認定令8区画 | ||||
| 床 | DVLP/ラセンDVLP | PS060FL-9456 | 平成22年版 表2.8.1 | 消防予第344号通知 | 消防予第344号通知 |
| 壁 | PS060WL-9457 | ||||

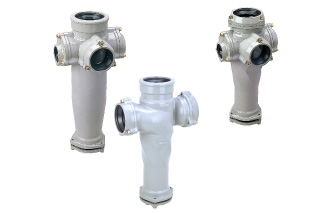

ADスリム継手認定・評定(すべて床)
ADスリム継手に関する認定・評定書は下表よりダウンロード頂けます。認定・評定番号をクリックすると認定・評定書をダウンロードすることができます。
| 貫通配管種 | 口径 | スリーブ径 (貫通箇所/処理) |
国土交通大臣 認定番号 |
(一財)日本消防設備安全センター 性能評定番号 |
|||
|---|---|---|---|---|---|---|---|
| 消防認定共住区画 | 消防認定令8区画 | ||||||
| 床貫通 | 立て管 | 耐火VPパイプ | 100A以下 (管+継手) |
Φ209mm以下 (床 コンクリート厚み 150mm以上/モルタル埋め戻し) |
PS060FL-0431 | KK20-019号 | RK20-005号 |
| 継手 | ADスリム継手FS | KK20-020号 (防振タイプ) |
RK20-006号 (防振タイプ) |
||||
| 床貫通 | 立て管 | 耐火VPパイプS | 100A以下 (管+継手) |
Φ209mm以下 (床 コンクリート厚み 150mm以上/モルタル埋め戻し) |
PS060FL-0581 | KK24-006号 (防振タイプ) |
RK24-002号 (防振タイプ) |
| 継手 | ADスリム継手FS | KK24-007号 | RK24-003号 | ||||
※防火区画貫通部から1m以内の範囲は、横枝管に耐火VPパイプ、耐火DV継手もしくは認定書・評定書に記載の管種をご利用ください。
※ADスリム継手は防振タイプもお使いいただけます。
| 貫通配管種 | 口径 | スリーブ径 (貫通箇所/処理) |
国土交通大臣 認定番号 |
(一財)日本消防設備安全センター 性能評定番号 |
|||
|---|---|---|---|---|---|---|---|
| 消防認定共住区画 | 消防認定令8区画 | ||||||
| 床貫通 | 立て管 | 排水用硬質塩化ビニルライニング鋼管(DVLP)/ 排水用鋳鉄管、耐火二層管 |
100A以下 | Φ209mm以下 (床 コンクリート厚み150mm以上/モルタル埋め戻し) |
PS060FL-0428 | KK20-015号 | RK20-003号 |
| 横枝管 | 耐火VPパイプ | ||||||
| 継手 | ADスリム継手 | KK20-016号 (防振タイプ) |
RK20-004号 (防振タイプ) |
||||
※防火区画貫通部から1m以内の範囲は、横枝管に耐火VPパイプ、耐火DV継手をご利用ください。
※ADスリム継手は防振タイプもお使いいただけます。
掲載製品の詳細情報は下記よりご確認ください。
- 耐火プラAD継手HG・SG
- 耐火VPパイプ 耐火DV継手 耐火プラADミニ継手
- フィブロックシリーズ
- エスロハイパーAW消火管・継手
- エスロハイパーAW高圧消火管・継手
- DVLP
- ラセンDVLP
- ADスリム継手
施工方法等詳細につきましては各認定・評定書及びカタログ、取扱い説明書等をご確認ください。
