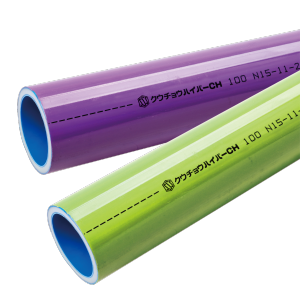

クウチョウハイパーCH（空調配管用高性能ポリエチレン管）
<国土交通省 新技術情報提供システム（NETIS) 登録番号：KK-170023-A>
空調配管用高性能ポリエチレン管クウチョウハイパーCHは、冷温水用途に最適のポリエチレン管です。耐久性・耐食性に優れるため腐食や漏水の心配がないうえ、軽量でスピーディな施工が可能です。
冷温水枝管のスーパーエスロメタックスFCや冷却水管のエスロハイパーAWなどと合わせ、オールプラスチックの一体化ライン構築を実現します。
- 資料ダウンロードはこちら
-
マイフォルダに追加
※ご利用には会員登録が必要です。
製品情報
実績紹介（現場レポート）公開中

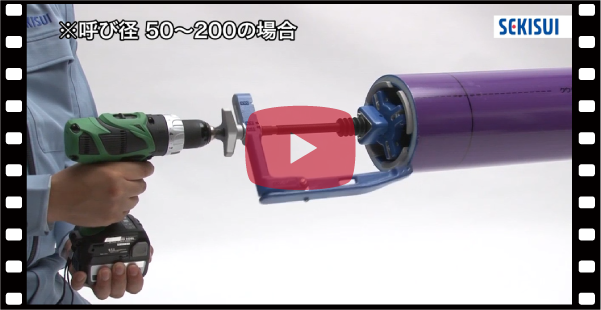

施工動画
空調配管用高性能ポリエチレン管 クウチョウハイパーCH 施工動画
NETISに登録されました
新技術名称：空調配管用高性能ポリエチレン管・継手
登録番号 ：KK-170023－A
NETISとは （新技術情報提供システム～New Technology Information System～）
国土交通省が運用している新技術に係る情報を、共有及び提供するためのデータベースです。平成10年度より運用を開始し、平成13年度よりインターネットで一般にも公開。民間事業者等により開発された有用な新技術の情報を誰でも容易に入手することが可能です。
新技術の峻別による有用な新技術の活用促進と技術のスパイラルアップを目的として、事後評価に重点をおいた『公共工事等における新技術活用システム』として本格運用しています。
※くわしくは『クウチョウハイパーCH NETIS登録告知パンフレット 』をご確認ください。
ダウンロードはこちら

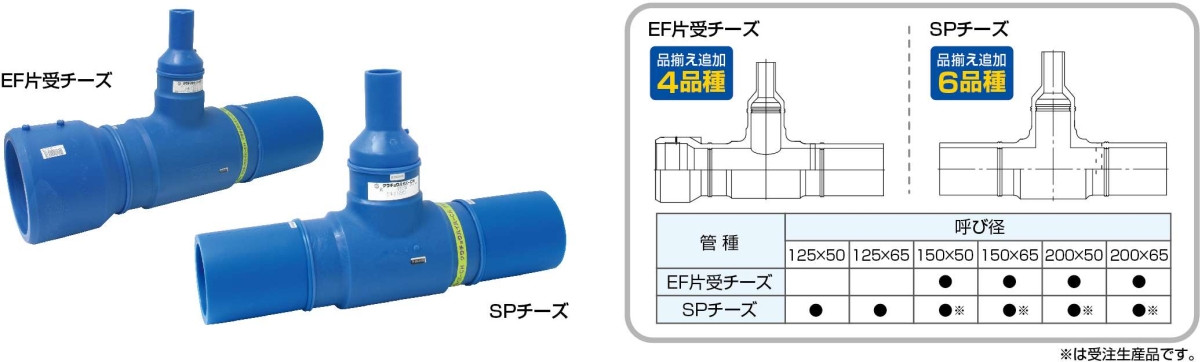

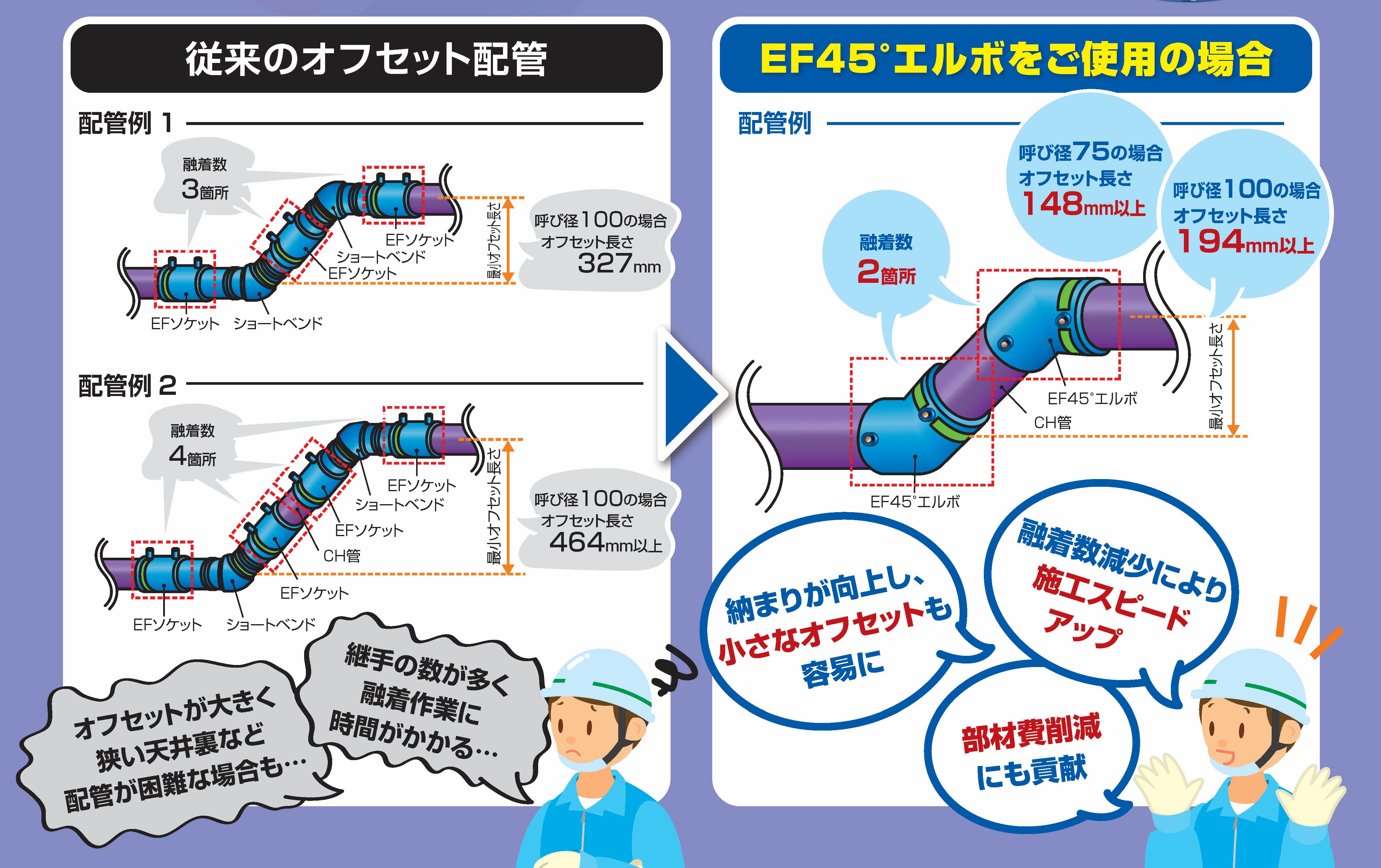

SPチーズ、EF片受チーズの品揃え追加 NEW

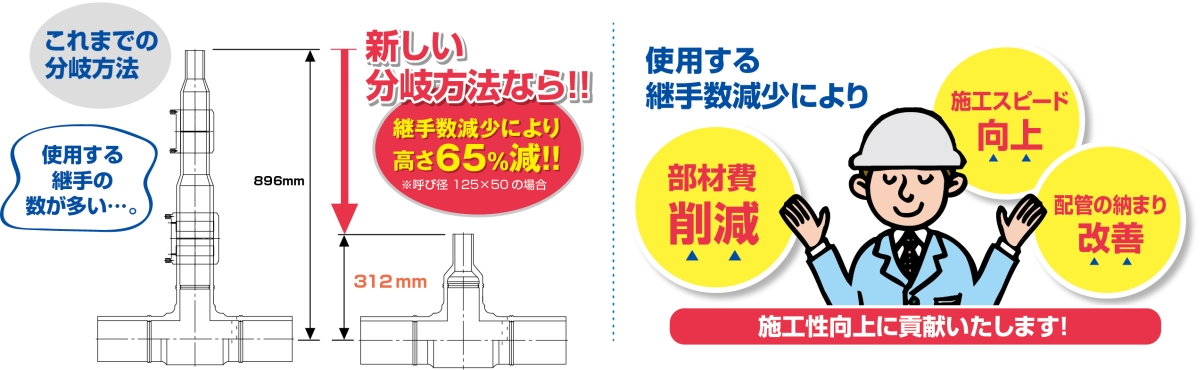

大口径から中小口径への分岐がスムーズに！

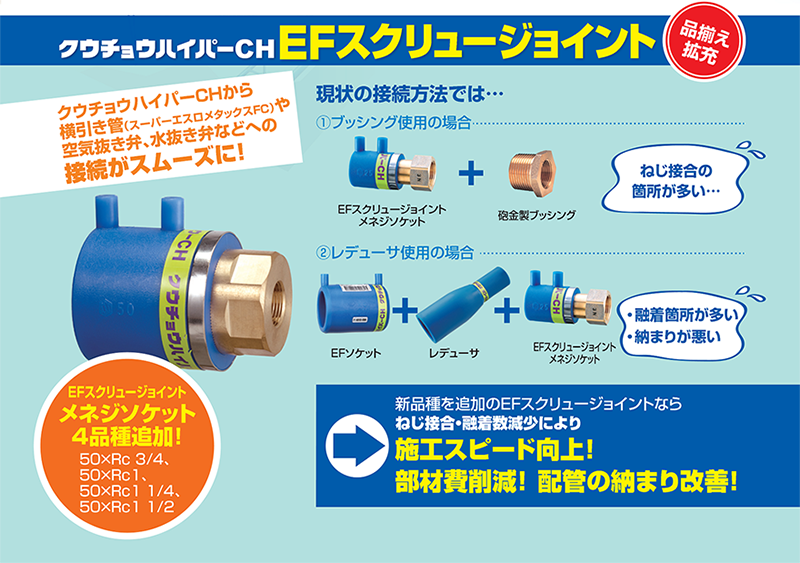

EFスクリュージョイントの品揃え追加
基本仕様
サイズ
| 品名 | 規格 | サイズ |
|---|---|---|
| クウチョウハイパーCH(管・継手) | - | φ50～200 |
使用条件
使用圧力：最高許容圧力1.0MPa以下
使用温度：60℃以下
※別途グラスウール（32K以上）での保温が必要です。
特長

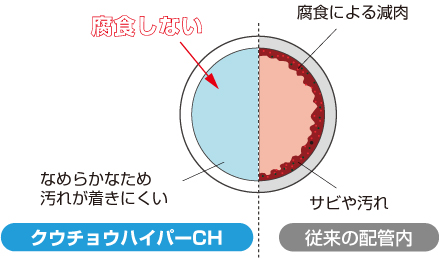

優れた耐久性・耐食性
経年劣化による内面の腐食と漏水の心配がありません。

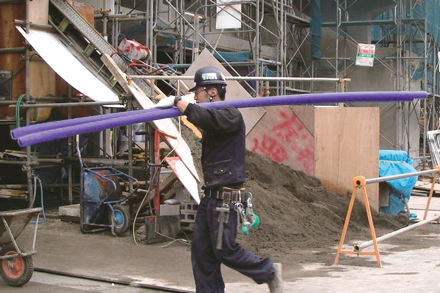

施工の省力化
軽量でスピーディーな施工が可能。
（100A で重量はSGP の約1/3）

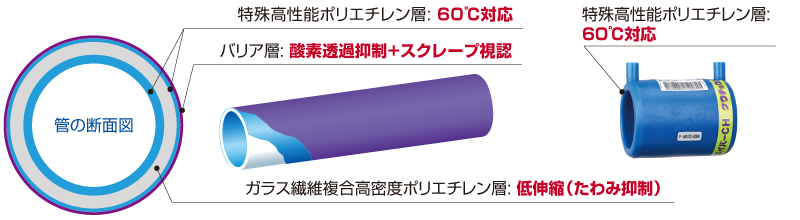

管・継手の構造
管・継手は、60℃に対応する「特殊高性能ポリエチレン層」と低伸縮（たわみ抑制）の「ガラス繊維複合高密度ポリエチレン層」、酸素透過抑制、また、スクレープの視認を可能にする「バリア層」で構成されています。
特殊高性能ポリエチレン層

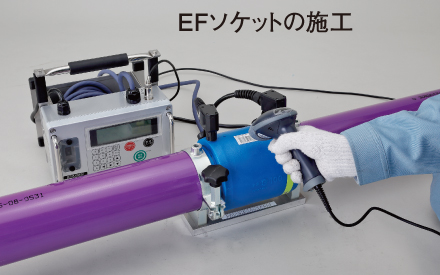

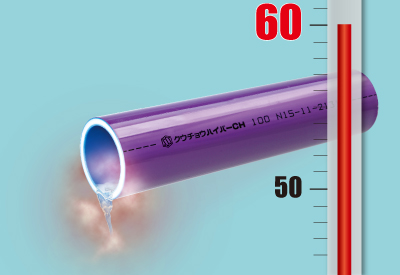

管と継手の接合は、信頼のEF 接合。ネジ切りや溶接作業は不要です。さらに、高温（60℃）で使用できます。（1.0MPa以下）
管と継手の接合は、信頼のEF接合。
高温（60℃）で使用できます。（1.0MPa以下）
ガラス繊維複合高密度ポリエチレン層
新複合材の中間層により、線膨張係数を従来のポリエチレン管の半分以下におさえています。（たわみ抑制）
| 管 種 | 線膨張係数（/℃） |
|---|---|
| クウチョウハイパーCH | 5×10-5 |
| エスロハイパーAW | 11～13×10-5 |
バリア層 紫色/グリーン色

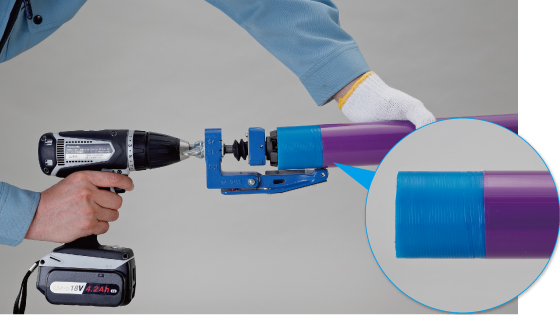

酸素透過を抑制。また、着色層とすることで、スクレープの有無が一目瞭然です。

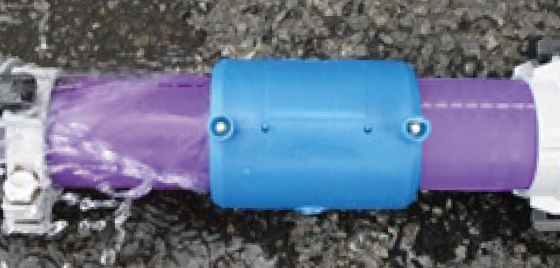

万が一スクレープ作業を忘れた時の「スクレープ忘れ防止機能」
スクレープ作業を忘れた場合はバリア層とEF 継手が融着しないため、水圧試験で検知できます。
1度融着した継手は、切って、新しい継手で再施工してください。
スクレープムラは、水圧試験で検知できません。融着面にムラが無いか必ず確認ください。
継手の差し口部（バリア層のない継手）ではスクレープ忘れは検知できません。

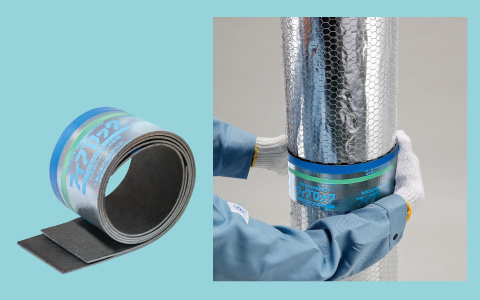

防火区画貫通はフィブロックを巻きつけるだけの簡単施工！
熱膨張性耐火シート フィブロックの使用で防火区画貫通が可能になりました。保温材の上から巻きつけます。

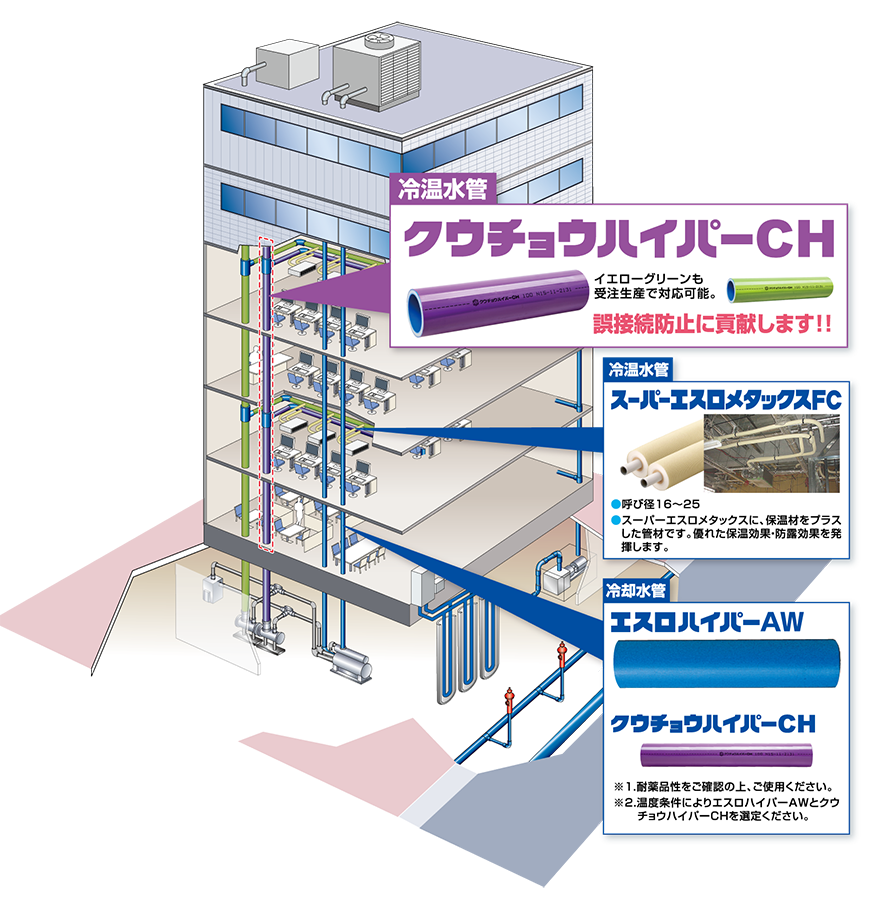

オールプラスチックの一体化ライン構築
冷温水管のスーパーエスロメタックスFCや冷却水管のエスロハイパーAWなどと合わせ、オールプラスチックの一体化ライン構築を実現。クウチョウハイパーCHはパープルのほか、イエローグリーンも受注生産で対応可能。誤接続防止に貢献します。
