建築(設備配管/雨樋/耐火材)
<(一財)日本消防設備安全センター性能認定品>

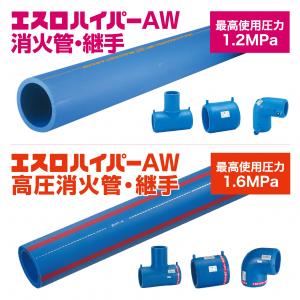

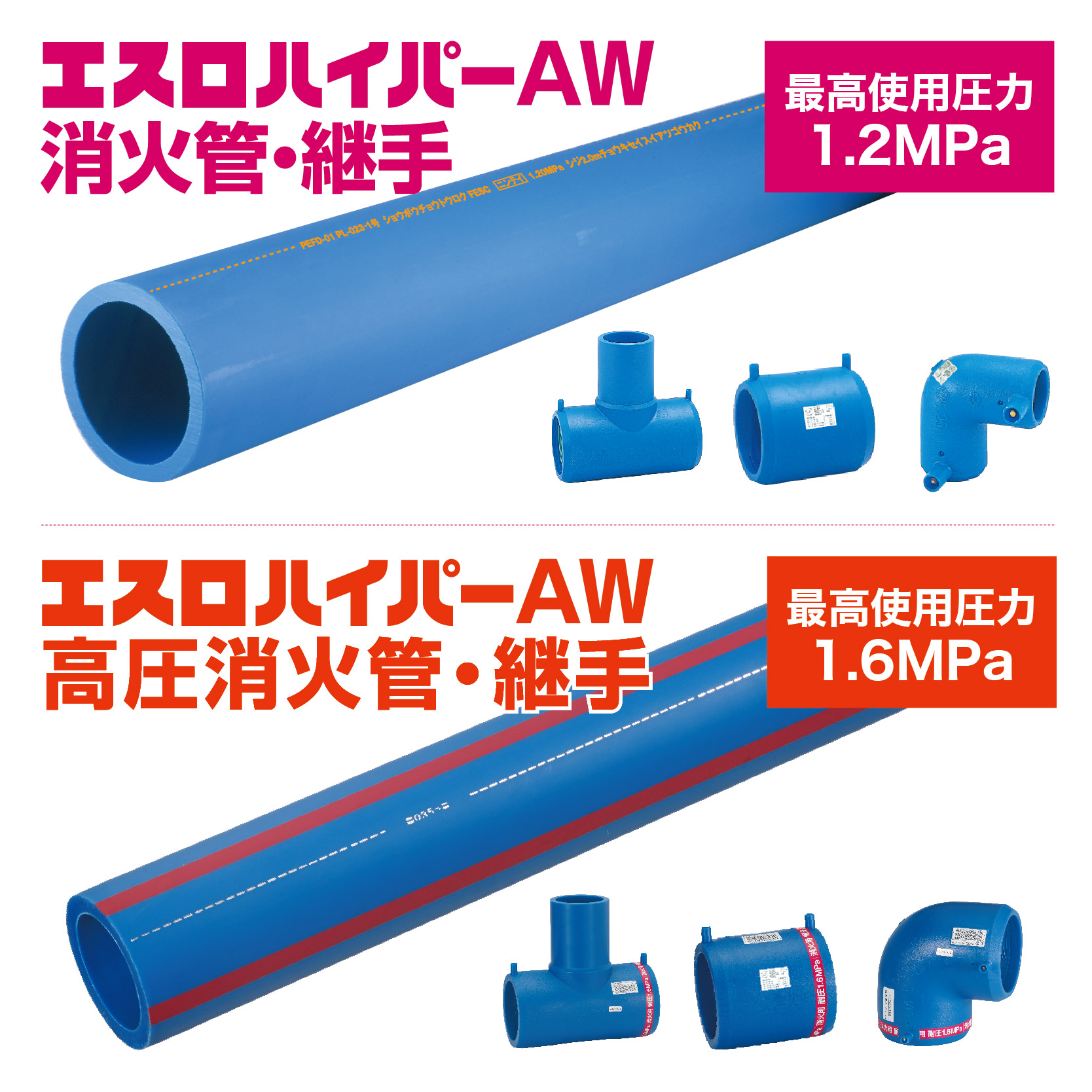

● エスロハイパーAW消火管・継手[最高使用圧力1.2MPa]※1 ●
水道・建築用途として広くご採用いただいております、高性能ポリエチレン管「エスロハイパーAW消火管・継手」は(一財)日本消防設備安全センターの性能認定を認定※2を取得しています。
● エスロハイパーAW高圧消火管・継手[最高使用圧力1.6MPa] ●
またご好評につき、最高使用圧力1.6MPaでも認定※2を取得。
『エスロハイパーAW高圧消火管・継手』として登場しました。

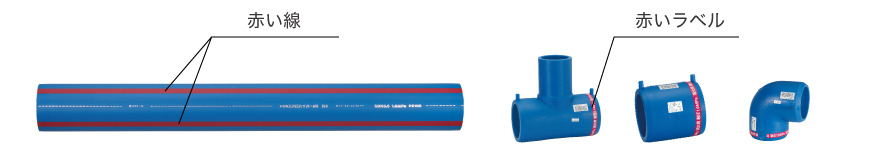

管外面は4本の赤い線、受口継手には赤ラベルでAW消火管・継手との識別ができ、誤施工を防ぐことが可能です。

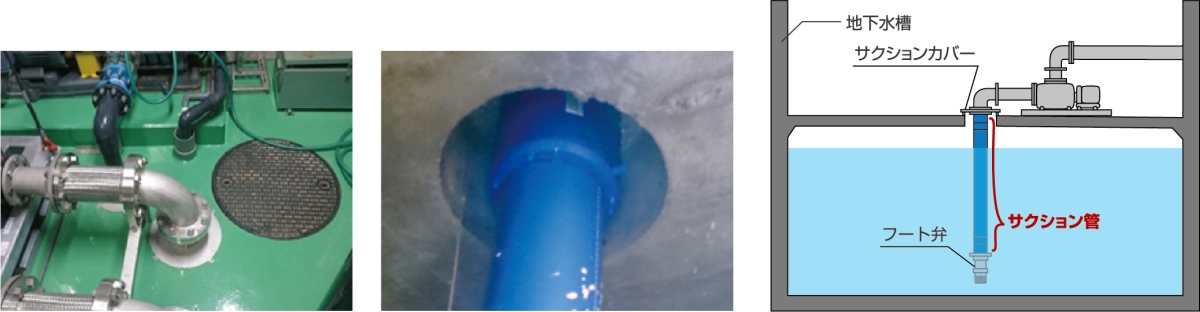

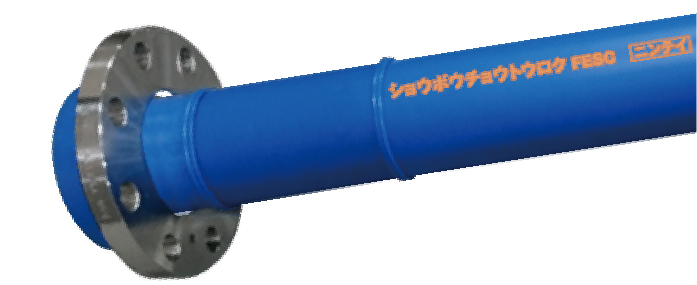

● エスロハイパーAW消火管 サクション管 ●
耐腐食性に優れ、水中や気液界面でもさびの心配がない消火ポンプ用吸水配管。重さは鋼管の約6分の1と軽量のため取り扱いしやすく、狭い機械室の取り回しが容易となり、施工の省力化を実現します。
※ご利用には会員登録が必要です。
従来埋設消火管には外防VS管(消火用硬質塩化ビニル外面被覆鋼管)をご使用いただいておりましたが、耐食性、耐震性、施工性に優れた高性能ポリエチレン管「エスロハイパーAW消火管」での施工が可能※3になり、工場敷地内や屋外大型駐車場、マンション等埋設消火管が敷設される分野での施工性等の向上が期待できます。ぜひ一度ご検討下さい。
※1 エスロハイパーAW消火管は以前のエスロハイパーPE消火管から名称変更いたしました。
※2 平成13年消防庁告知第19号 「合成樹脂製の管及び管継手の基準」に基づき(一財)日本消防設備安全センターの性能認定を取得しています。
※3 使用箇所などについて不明な点は所轄の消防機関へご確認ください。
※防火区画貫通部や火災時に熱の影響を受けるおそれのある部分では使用できません。
※使用箇所などについて不明な点は所轄の消防機関へご確認ください。
施工手順動画を一覧ページにてご確認いただけます。 一覧ページはこちらから

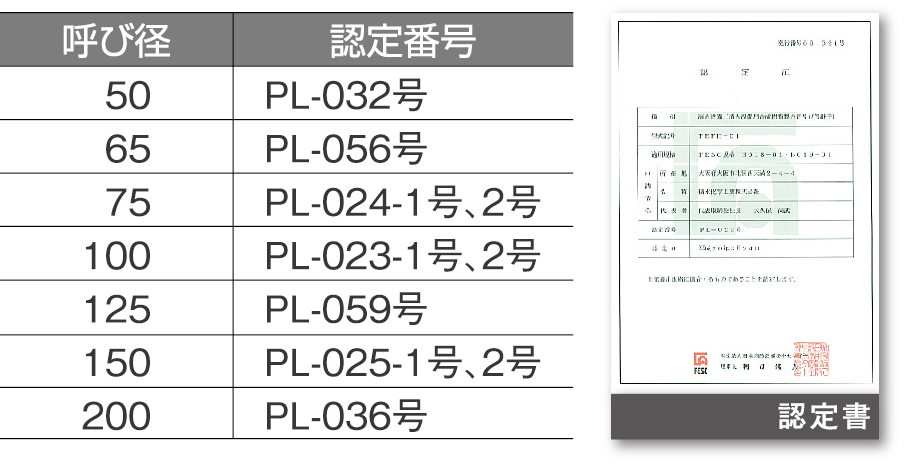

呼び径 | 認定番号 |
---|---|
50 | PL-032号 |
65 | PL-056号 |
75 | PL-024-1号 PL-024-2号 |
100 | PL-023-1号 PL-023-2号 |
125 | PL-059号 |
150 | PL-025-1号 PL-025-2号 |
200 | PL-036号 |
※使用箇所などについて不明な点は所轄の消防機関へご確認ください。
最高使用圧力1.6MPaで認定取得
※性能認定品以外の品種を使用する場合は、消防法施行令第32条による申請が必要となります。
※連結送水管に使用する場合は、消防施行令第32条の申請が必要となる場合があります。詳細は別途、所轄消防へご相談ください。

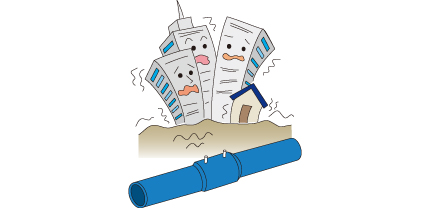

高性能ポリエチレン管の高い柔軟性とEF接合により、
地震に強い一体管路を構築します。

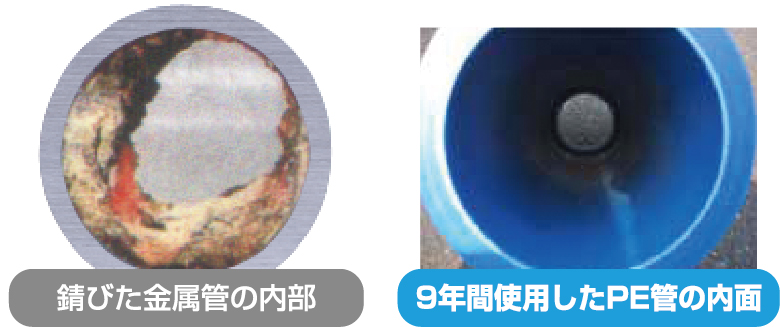

酸性、アルカリ性土壌でもOK。電食の心配もありません。

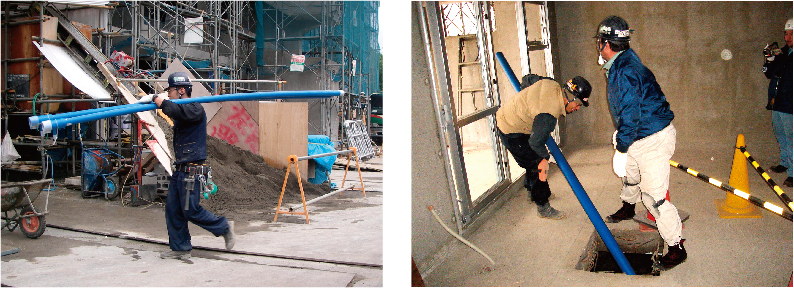

軽量なため取り扱いやすく、施工効率がアップします。

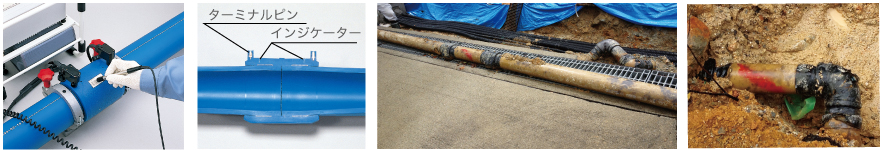

管の接合はEF接合方式を採用しているため、管と継手が一体化します。
エスロハイパーAW消火管より高圧の最高使用圧力1.6MPaで認定を取得しています。
管外面には4本の赤い線、受口継手には赤ラベルで識別。誤施工を防ぐことが可能です。

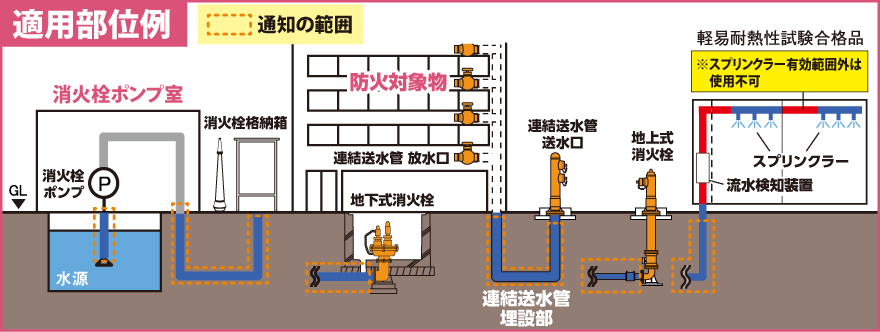

●屋内消火栓設備 ●屋外消火栓設備 ●湿式スプリンクラー設備※1 ●湿式水噴霧消火設備 ●湿式泡消火設備(消火剤混合装置の一次側の水配管に限る) ●連結送水管、連結散水設備※2 など
上記の埋設部を主とした水配管部分にご使用頂けます。
※1 軽易耐熱性試験に合格している管・継手(PL-024-2号(呼び径75)、PL-023-2号(呼び径100)、PL-025-2号(呼び径150))は、湿式スプリンクラー設備の天井部分の管等であって自動式の消火設備の有効範囲にある場合、使用できます。
金属製フランジ付の継手(=フランジ短管)は認定に含まれていませんので、使用する場合は50mm以上のロックウール被覆を行なってください。
※2 埋設部など、火災時に熱の影響を受けない場所に限る。
注)屋外露出配管には使用できません。紫外線暴露に対する防護措置が必要です。

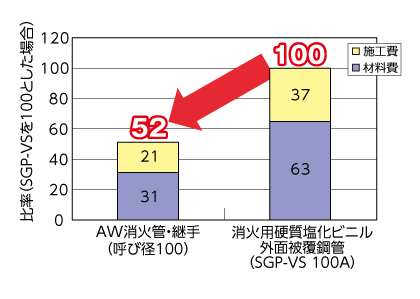

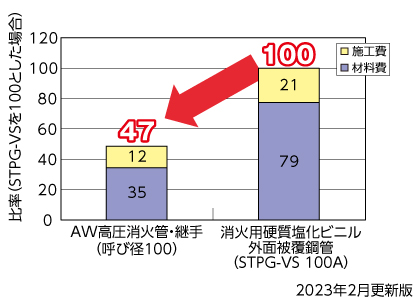

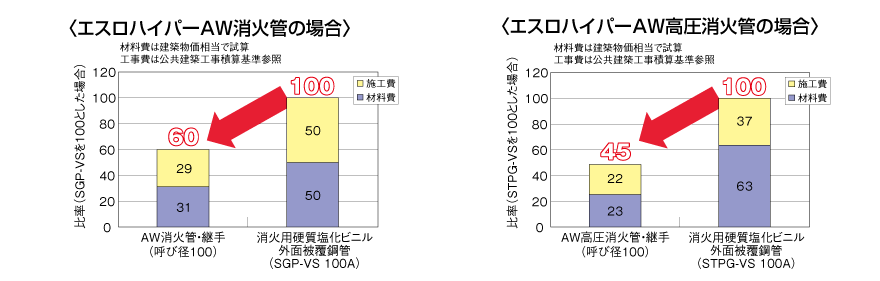

材料費は建築物価相当で試算
工事費は公共建築工事積算基準参照
材料費は建築物価相当で試算
工事費は公共建築工事積算基準参照

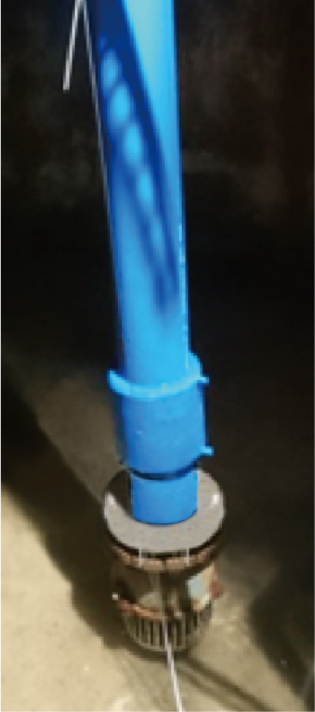

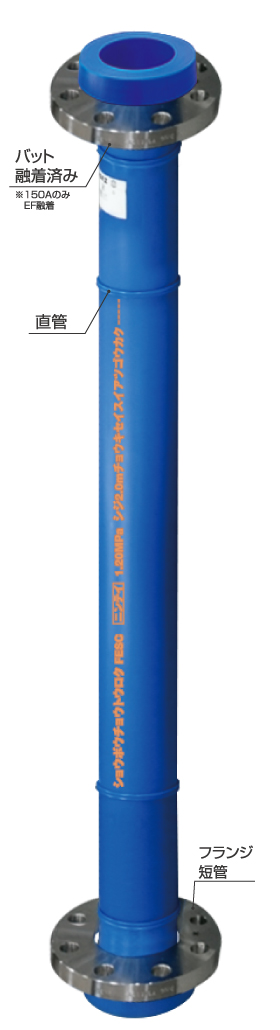

工場加工で高品質。現場でのEF融着不要な消火ポンプ用吸水配管です
サクション管の構成部材はすべて(一財)日本消防設備安全センターの性能認定を取得しています。
・ポリエチレン管は錆びることがなく、建物給水管などでも豊富な実績を持っています。
・重さは鋼管の約1/6と軽量のため、軽々と材料を運搬できます。狭い機械室でも取り回しが容易です。
(例)100Aフランジ面間4,000mmで約20kg
・ご指定の長さで両端にルーズフランジ付きで納品。現場ではフランジ接続のみで施工時間が短縮できます。
・フート弁荷重、ポンプ稼働時の振動、負圧に対して十分な性能を有します。
承認図 | 形式 | ファイル | マイフォルダ |
---|---|---|---|
#表紙縦-WEB版 (176KB) | ダウンロード | リスト追加 | |
#表紙横-WEB版 (152KB) | ダウンロード | リスト追加 | |
エスロハイパーAW消火管・継手承認図 (3,148KB) | ダウンロード | リスト追加 | |
エスロハイパーAW高圧消火管・継手(1.6MPa)承認図 (1,266KB) | ダウンロード | リスト追加 |
CADデータ | 形式 | ファイル | マイフォルダ |
---|---|---|---|
エスロハイパーAW消火管・継手(1.2Mpa)CAD (2,019KB) | ETC | ダウンロード | リスト追加 |
エスロハイパーAW高圧消火管・継手(1.6MPa)CAD (1,195KB) | ETC | ダウンロード | リスト追加 |
設計積算価格表 | 形式 | ファイル | マイフォルダ |
---|---|---|---|
建築設備用エスロンパイプ設計積算価格表2023年度版(2023年1月4日価格改定) (4,620KB) | ダウンロード | リスト追加 |
施工マニュアル | 形式 | ファイル | マイフォルダ |
---|---|---|---|
EF継手チェックシート(水道・給水・空調・消火共通) (58KB) | XLS | ダウンロード | リスト追加 |
エスロハイパーAW/クウチョウハイパーCHフランジ付継手接合マニュアル (1,628KB) | ダウンロード | リスト追加 |
