耐熱性硬質ポリ塩化ビニル管 エスロンHTパイプ/温泉引湯用埋設管 エスロンHTベルパイプ・エスロン保温付HTベルパイプ
<日本産業規格 JIS K 6776/JIS K 6777>
エスロンＨＴパイプ・継手は耐食性、耐熱性、保温性、施工性に優れた、給湯・冷暖房用配管材として、各方面のお客様から高い評価を頂戴しております。また、呼び径13mm～150mmまで、全12種類と品揃えも豊富。施工用途に合わせて最適なパイプを選ぶことができます。さらに、そのうちの7種は、JIS規格品のため優れた信頼性がございます。今後も各方面からの多岐にわたるニーズに対して、的確にお応えしてまいります。
- 資料ダウンロードはこちら
-
マイフォルダに追加
※ご利用には会員登録が必要です。
製品情報
押せる目次
基本仕様
管、継手の規格
| 呼び径 | 外径(mm) | 厚さ(mm) | 参考近似内径(mm) | 参考質量(kg/m) | JIS |
|---|---|---|---|---|---|
| 13 | 18.0 | 2.5 | 13.0 | 0.180 | ○ |
| 16 | 22.0 | 3.0 | 16.0 | 0.265 | ○ |
| 20 | 26.0 | 3.0 | 20.0 | 0.321 | ○ |
| 25 | 32.0 | 3.5 | 25.0 | 0.464 | ○ |
| 30 | 38.0 | 3.5 | 31.0 | 0.561 | ○ |
| 40 | 48.0 | 4.0 | 40.0 | 0.818 | ○ |
| 50 | 60.0 | 4.5 | 51.0 | 1.161 | ○ |
| 65 | 76.0 | 5.0 | 66.0 | 1.651 | |
| 75 | 89.0 | 5.8 | 77.4 | 2.244 | |
| 100 | 114.0 | 7.0 | 100.0 | 3.483 | |
| 125 | 140.0 | 8.2 | 123.6 | 5.025 | |
| 150 | 165.0 | 9.7 | 145.6 | 7.004 |
特長
高温域で使用できます
従来の塩化ビニル管にくらべ、さらに高温域で安定して使用できます。
呼び径別温度別の最高使用圧力（JIS K 6776 規格：呼び径13~50）
| 呼び径/温度(℃) | 5～40 | 41～60 | 61～70 | 71～90 |
|---|---|---|---|---|
| 13～50 | 1{10.2} | 0.6{6.1} | 0.4{4.1} | 0.2{2.0} |
呼び径別温度別の最高使用圧力（エスロンHTパイプの性能）
| 呼び径/温度 | ～40℃ | ～65℃ | ～70℃ | ～75℃ | ～80℃ | ～85℃ | ～90℃ |
|---|---|---|---|---|---|---|---|
| 13～25 | 1{10.2} | 0.8{8.2} | 0.6{6.1} | 0.5{5.1} | 0.45{4.6} | 0.35{3.6} | 0.3{3.1} |
| 30～50 | 1{10.2} | 0.6{6.1} | 0.4{4.1} | 0.35{3.6} | 0.3{3.1} | 0.25{2.6} | 0.2{2.0} |
| 65～150 | 1{10.2} | 0.5{5.1} | 0.3{3.1} | 0.25{2.6} | 0.2{2.0} | 0.2{2.0} | 0.15{1.5} |
*上表の最高使用圧力を越えた範囲で設計・使用されますと、管・継ぎ手が破壊に至り、怪我・火傷の事故を引き起こすことがありますので、ご注意ください
*呼び径65以上は、メーカー規格です
保温性が抜群です

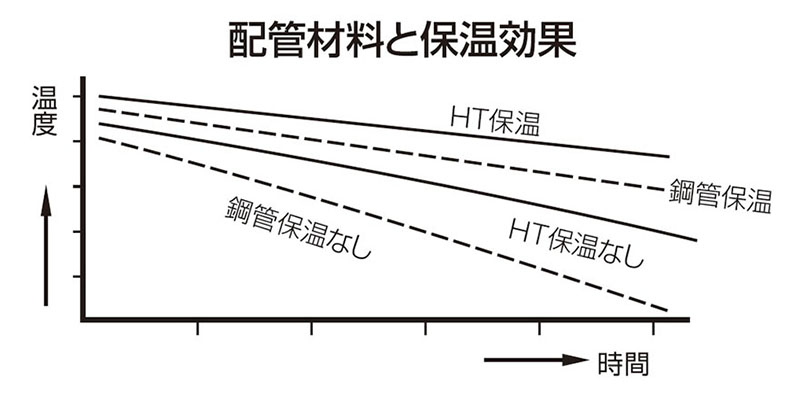

熱伝導率が非常に小さく、鋼管の約1/360ですから内部の流体の保温性が優れています。
多彩な用途にご使用いただけます
給湯配管、冷・暖房管、温泉配管と多彩な用途にご使用いただけます。
詳細は、カタログをご参照ください。
継手とパイプの組合せ
| 継手 | 用途 | 管 | 接着剤 | |
|---|---|---|---|---|
| TS継手 | 給水 | 水道用硬質ポリ塩化ビニル管 | VPW | No.73S No.75S No.20S |
| HI-TS継手・ゴールド | 水道用耐衝撃性硬質ポリ塩化ビニル管 | HI-VPW・G | No.80S No.20S |
|
| HI継手透明ブルー | No.83Sホワイト No.20Sホワイト |
|||
| HT継手 | 給湯 | 耐熱性硬質ポリ塩化ビニル管 | HT | No.100S |
| HTDV継手 | 高温排水 | NO.100S | ||
| 透明HTDV継手 | NO.100S グリーン | |||
| DV継手 | 排水通気 | 硬質ポリ塩化ビニル管 | VP | No.65S No.73S |
| 透明DV継手 | No.73Sブルー No.75SブルーN No.73S UV No.73S バイオレット |
|||
| DV－VU継手 | 硬質ポリ塩化ビニル管 | VU | No.70S No.73S No.75S No.20S |
|
| 透明DV－VU継手 | No.73Sブルー No.75SブルーN No.73S UVNo.73Sバイオレット |
|||
