建築設備

給水用耐震型高性能ポリエチレン管（高圧型）

エスロハイパーAW HP（給水用耐震型高性能ポリエチレン管（高圧型））

<建築設備用ポリエチレンパイプシステム研究会規格 PWA 005/006（PN16）>

水道用耐震型高性能ポリエチレン管エスロハイパーAWの特長はそのままにハイパフォーマンスを発揮する「エスロハイパーAW HP」が新登場しました。
エスロハイパーAWの最高許容圧力1.0MPaに対し、エスロハイパーAW HPは最高許容圧力1.6MPaに対応しており、高層給水管としてもご使用いただけます。また色はより明るいスカイブルー色となっており、識別が容易です。
高層建築でもスピーディで確実な施工と地震に強い一体管路が実現します。

資料ダウンロードはこちら
マイフォルダに追加
※ご利用には会員登録が必要です。

製品情報

給水用耐震型高性能ポリエチレン管（高圧型）エスロハイパーAW HP 施工動画

特長

耐圧性

最高許容圧力1.6MPaまで対応可能ですので、高層給水管としてもご使用いただけます。
※従来のエスロハイパーAWの最高許容圧力は1.0MPaです。

耐久性・耐震性

ポリエチレン管のため腐食の心配がなく、高い柔軟性とEF接合により地震に強い一体管路が構築できます。

施工性

軽量なため取り扱いやすく、施工効率がアップします。
また給水立て管では保温レスの検討が可能です。

配管識別

管・継手の色は従来のエスロハイパーAWより明るいスカイブルー色であり、識別が容易です。

コスト比較

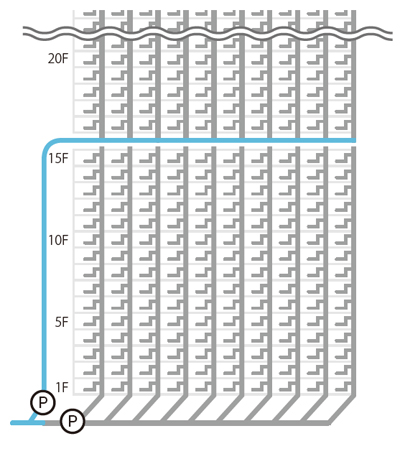

ゾーニングの場合

算出条件

・モデルケース／マンション30階建て
・300戸（ピット内～立て管部、メーター部までトータル配管で算出）
※青色はエスロハイパーAW HPの適用範囲例を示す。

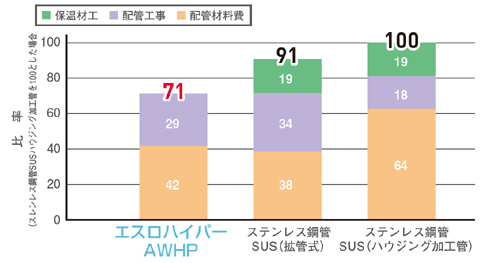

算出結果※1 ※2

SUSハウジングの合計を100にした場合の指数

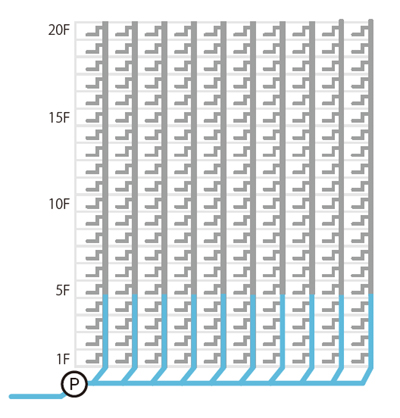

直上げの場合

算出条件

・モデルケース／マンション20階建て
・200戸（ピット内～立て管部、メーター部までトータル配管で算出）
※青色はエスロハイパーAW HPの適用範囲例を示す。

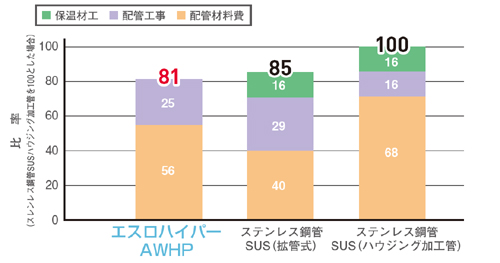

算出結果 ※1 ※2

SUSハウジングの合計を100にした場合の指数

※1工事費は公共住宅機械設備工事積算基準及び公共建築工事積算基準参照
※2材料費は建設物価相当で試算

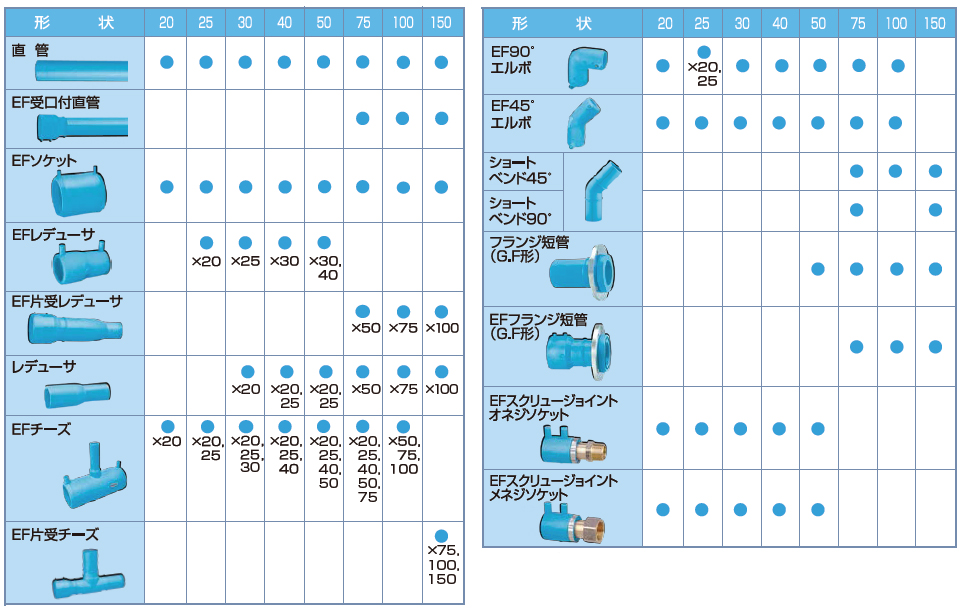

品揃え一覧

エスロハイパーAW HPの色はスカイブルーです。
PWA005,006規格品です。
