サイフォン式の高排水システムが
陸屋根部にも対応を拡大
大容量タイプも新登場！
開発意図
大型高排水システムに続き､さまざまな建物の陸屋根部に対応した陸屋根高排水システムがセキスイから新登場。
高排水マスに内蔵したサイフォン誘発部材によって連続的なサイフォン現象を発生させることで、高い排水能力を実現する画期的な排水システムです。
物流倉庫や工場、店舗、教育・医療施設など幅広い建物で、たてといのサイズダウンを可能にします。
製品の特長
陸屋根高排水システム専用部材
高排水マスDVM125-150-90°
高排水マスDVM75-150-90°
サイフォン誘発部材を内蔵した高排水マス。連続的にサイフォン現象を発生させて満管状態で排水するため、排水能力が向上します。
高排水エルボ
従来の90°大曲エルボ（LL）のなめらかな排水性を確保しつつ、90°エルボ（DL）のようなコンパクトな形状に近づけたエルボです。
高排水伸縮ソケット
従来の伸縮ソケットの嵌合寸法と形状を見直し、止水性を向上させた伸縮ソケットです。
ルーフドレン横型・縦型のいずれにも対応
さまざまな建物の陸屋根部に対応が可能。
ルーフドレンが150サイズでも、従来よりもスリムな75サイズのたてといを使用できます。
さらに、大容量タイプは、ルーフドレン150サイズにたてとい125サイズの組み合わせで200サイズと同等の排水能力を発揮します。
（大容量タイプは、横型のルーフドレンに限ります）
従来排水
陸屋根高排水システム 125タイプ
従来排水
陸屋根高排水システム 75タイプ
従来排水
陸屋根高排水システム
●上記のシステム構成図はイメージ図です。また ※印の製品は、弊社では取り扱っていません。別途、市販品をご用意ください。
■排水能力の目安 （たてとい1本あたりの屋根負担面積）
◎降雨強度：180mm/hr
| ルーフドレン | 従来排水※ | 陸屋根高排水システム |
| 大容量タイプ 150サイズ |
200サイズ 1080㎡ |
VP125 1080㎡ |
| 150サイズ | 150サイズ 502㎡ |
VP75・VU75 502㎡ |
| 125サイズ | 125サイズ 308㎡ |
VP75・VU75 308㎡ |
※SHASE-S 206
給排水衛生設備基準・同解説(雨水横管の許容流量)配管勾配1/50より算出

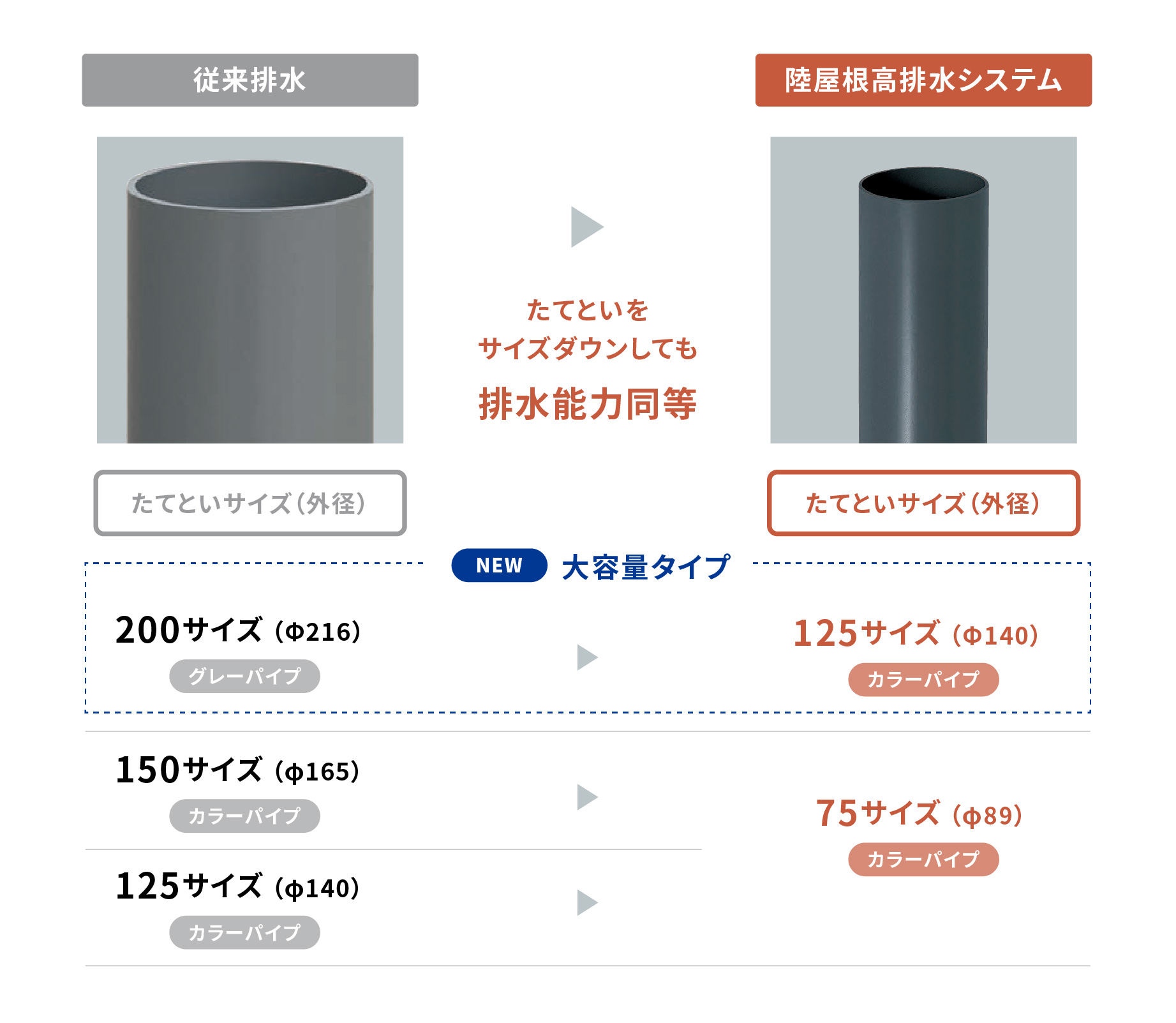

排水能力は同等のまま、たてといをスリム化
外観にすっきり調和する「意匠性」
さまざまな外観デザインに調和する５色のカラーをご用意。
たてといをサイズダウンできるので目立ちにくく、
これまで以上にすっきりとした外観に仕上がります。
豊富なカラーバリエーション
たてといのサイズダウン
サイズダウンによる軽量化で「施工性が向上」
たてといがサイズダウンしたことで１本あたりの重量も削減。
軽量化によって施工性が向上します。
材料費削減と工期短縮で「コスト削減」に貢献
使用材料の減少による材料費の削減と施工性の向上による工期短縮を実現できるため、トータルコストの削減が可能です。
従来排水VP150と陸屋根高排水VP75の比較
設計・施工条件のポイント
高排水専用部材の使用
- 高排水マス･高排水エルボ･高排水伸縮ソケットを使用してください。
- 高排水マスに必ずネジ式掃除口を設置してください｡また､ネジ式掃除口に孔を開けないでください。高排水システム本来の排水能力が得られず従来の排水能力となります。
- 防水高さ(水下)は300mm以上必要です。
- 所定の長さが確保できない場合、高排水システム本来の排水能力が得られず従来の排水能力となります。
| ルーフドレン | たてとい長さ A |
呼びとい長さ B |
|
| 陸屋根高排水 VU･VP75 VP125 |
125サイズ 150サイズ |
8m以上 | 1m以下 |
マス部の接続
- 本システムは、たてといの排水能力を高めるシステムです｡ルーフドレン部やマス部は従来通り、排水量に応じて設計してください。
- マスから雨水飛散防止のため先端に高排水エルボを取り付けてください｡
その際、高排水エルボと埋設管との距離を50~100mm離してください。
※管径と配管勾配は､SHASE-S
206
給排水衛生設備規準･同解説(雨水横管の許容流量)に準拠してください。
詳しくは専用カタログをご覧ください。
