工場・プラント分野製品特集
安全・安定操業をサポートする積水化学の配管ライン
土木分野
埋設消火管

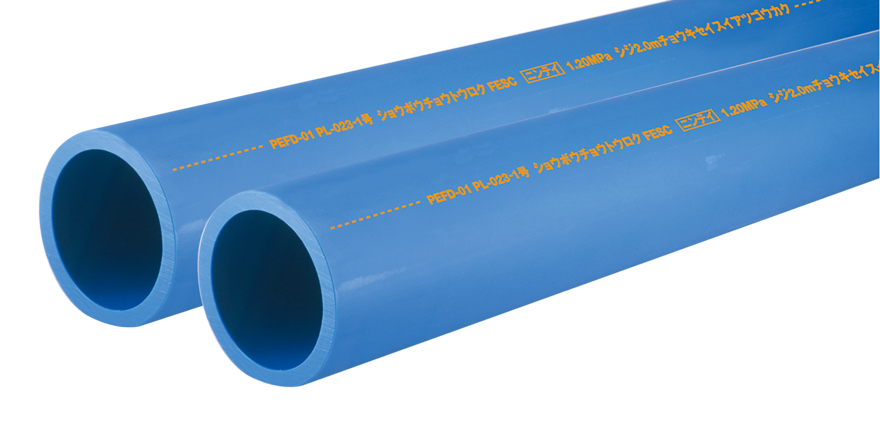

屋外消火栓設備用高性能ポリエチレン管
エスロハイパーAW消火管
＜（一財）日本消防設備安全センター性能評定取得品＞
屋外埋設消火管・設備の更新に最適。錆・腐食のない長期耐久に優れたライフラインを構築します。
耐震性
高性能ポリエチレン管の高い柔軟性とEF接合により、地震に強い一体管路を構築します。

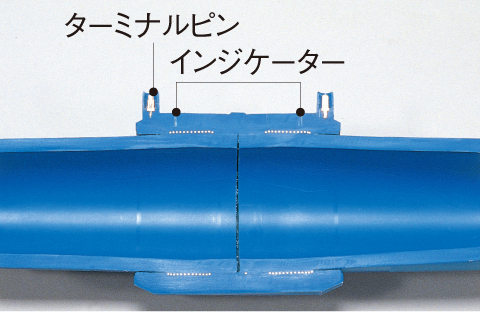

接合は確かな信頼性のEF接合
管の接合はEF接合方式を採用しているため、管と継手が一体化します。

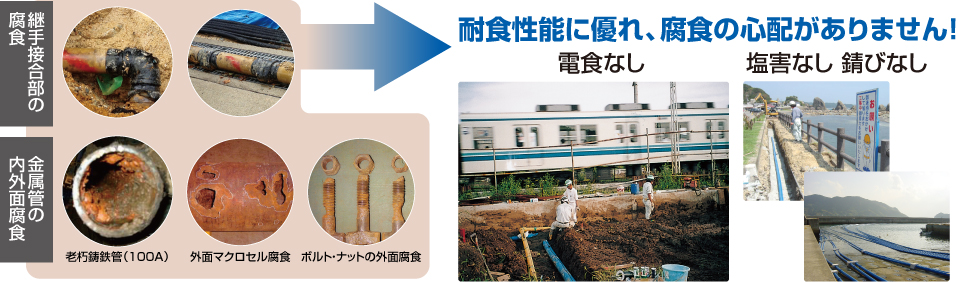

耐食性
酸性、アルカリ性土壌でもOK。電食の心配もありません。

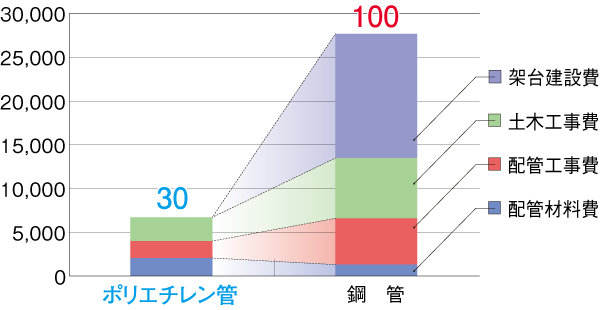

コスト比較
鋼管(地上配管)と比較して、約7割のコスト削減が可能です。
（100m敷設した場合の材工で試算（呼び径200））
※工事費は公共建築工事積算基準参照
材料費は建設物価相当で試算
架空配管におけるラック高さは、5mとした
埋設管更生
老朽化が引き起こす危険！さらに迫られる地震対策！

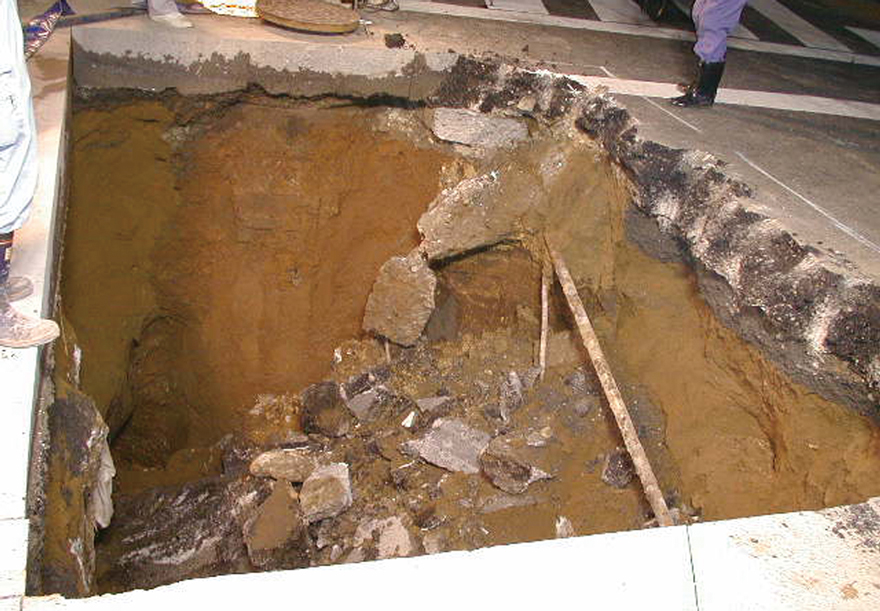

パイプラインの老朽化は地震などで崩落しやすく、道路陥没などを引き起こす可能性があります。

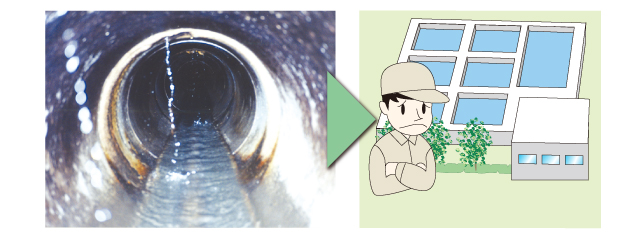

継手の
ズレ地下水へ汚水が浸透

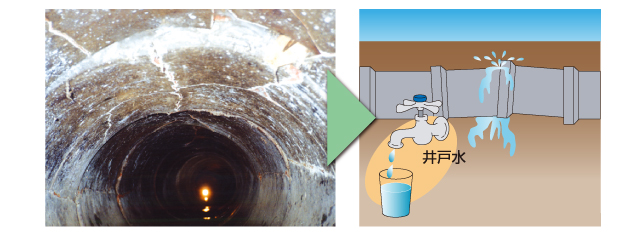

ヒビ割れ
による
地下水
の浸入下水処理場の処理能力オーバー

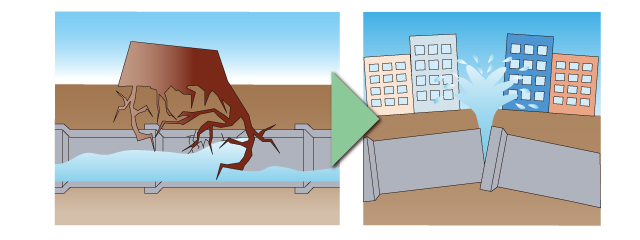

木根の
侵入圧力管の破損により街が水浸しに

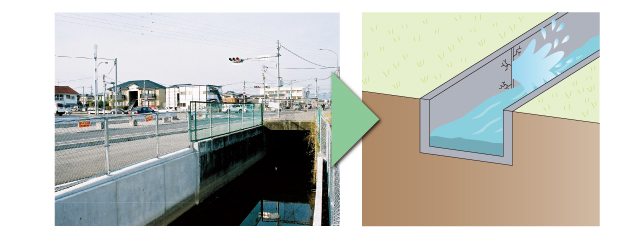

開水路
目地部の
老朽化用水の流出および不明水の流入
今後、さらに危険は増加する可能性があります。

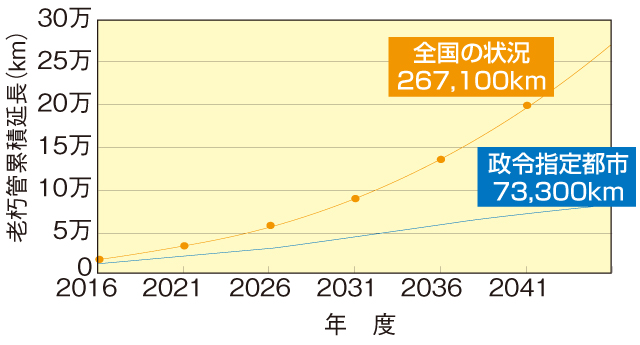

今後の全国の老朽管延長の増加状況グラフ

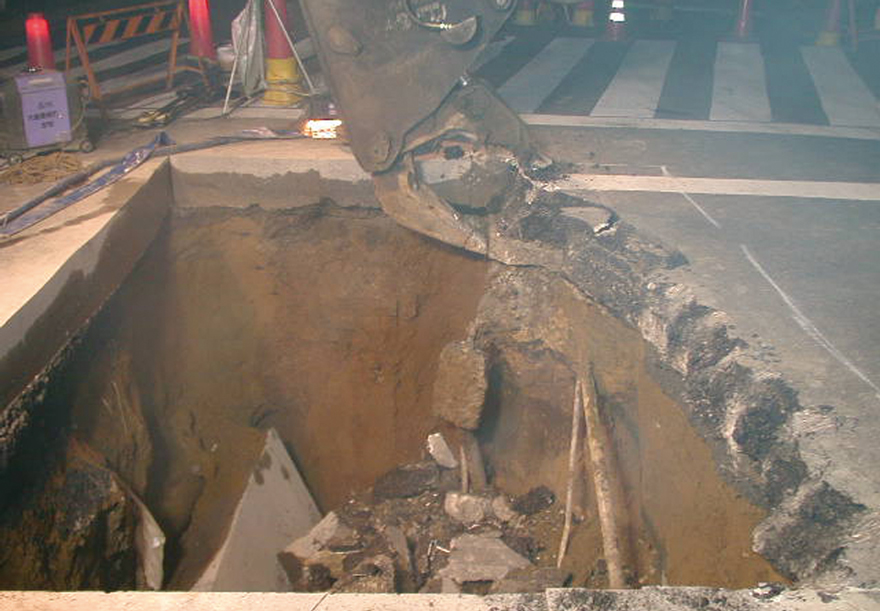

交通量の多い道路下の管路では標準耐用年数よりも早く劣化が進み、天井が崩落する事例も多く発生しています。
自立管更生工法

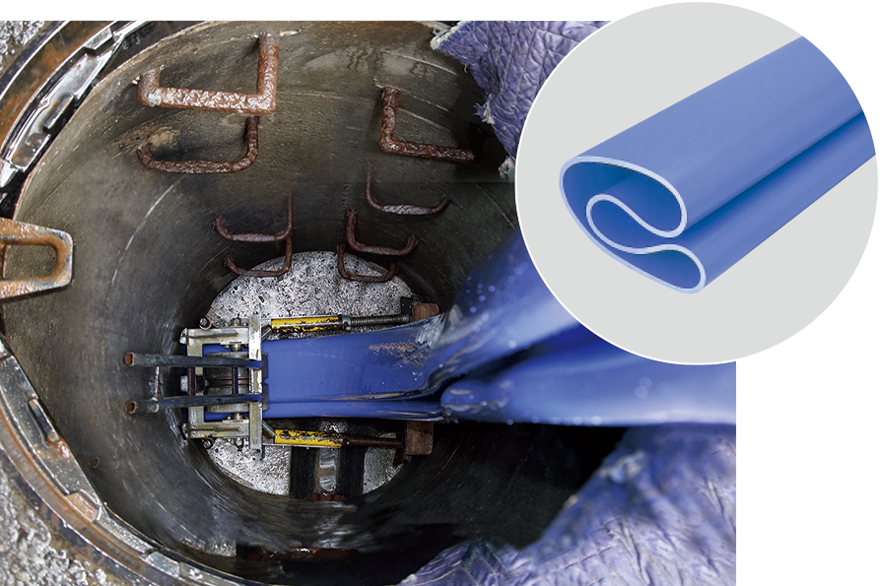

オメガライナー工法
サイズ : φ150〜400
用 途 : 排水用
形状記憶塩ビ管を蒸気で円形復元。老朽化した小口径管路を強度・耐久性・耐食性・水理性に優れた新生塩ビ管路に更生します。
特長
- 非開削工法だから周辺環境への影響も最低限です。
- スピーディで容易な施工性、工期を短縮、コストを縮減します
- 塩ビ更生材として管更生業界初となる、（公社）下水道協会認定の製品規格（Ⅰ類資器材）を取得しました。
複合管更生工法

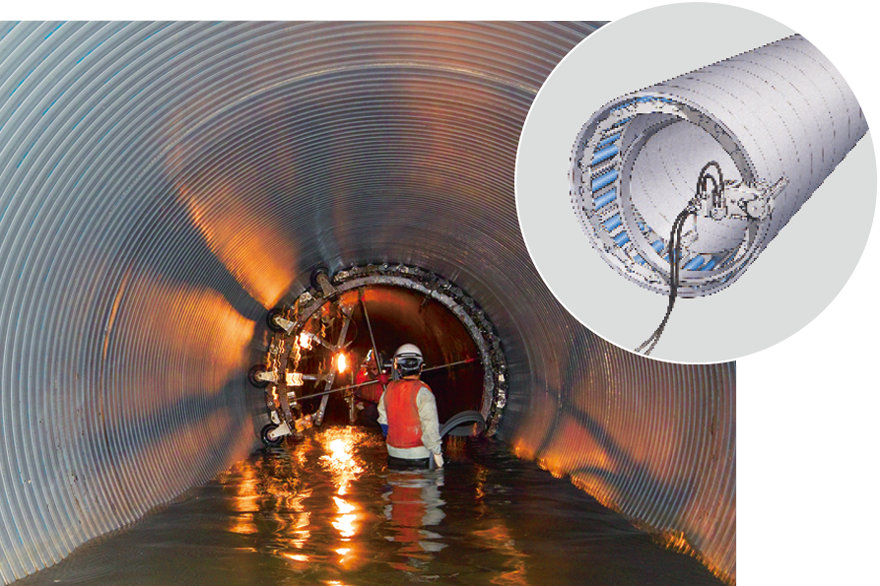

SPR工法
サイズ : φ250〜5000（円形、馬蹄形、短形）
用 途 : 排水用、中圧工水用
マンホールから製管機を管路内に搬入・組立し、管内側に硬質塩化ビニル製のプロファイルを用いた更生管を築造。裏込めを注入し、更生管と既設管を一体化する工法です。
特長
- 作業に支障のない水量なら通水しながら施工可能です。
- 開口部（φ600程度の人孔蓋）があれば、機材や資材の搬入が可能なため、開削が不要です。
- 曲線や長距離製管、任意の位置で部分施工が可能です。
排水配管（埋設）
屋外消火栓設備用高性能ポリエチレン管

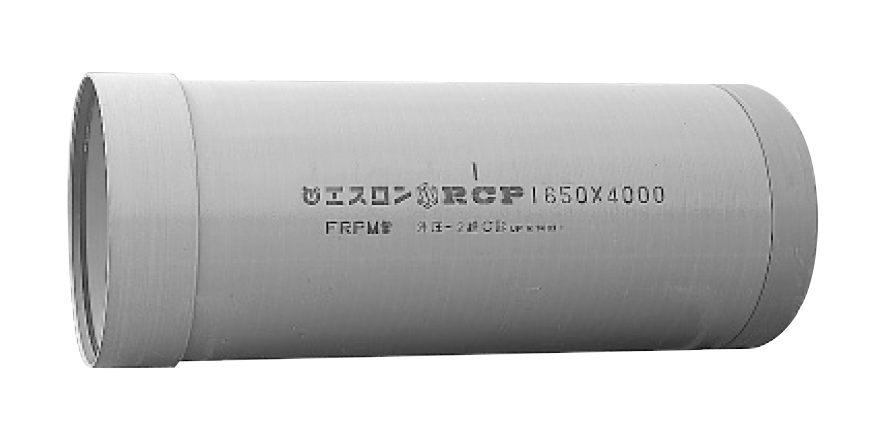

エスロンRCP
500〜2600mm
荷重に対して大きな強度を持った、大口径強化プラスチック複合管です。工業団地などの雨水排水管や空港でも広く採用されています。
特長
- 管内面が滑らかで水理性が高く、管口径のサイズダウンが可能です。
石油輸送用配管

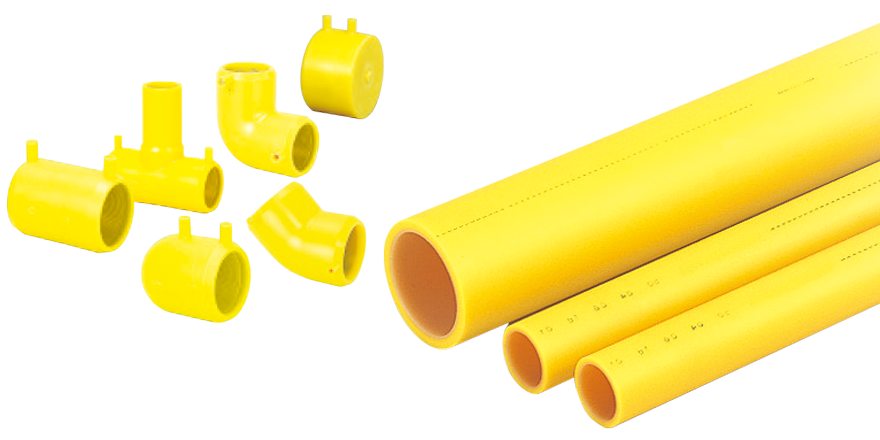

石油輸送用地下埋設用熱可塑性樹脂配管システム
エスロン
バリアパイプエスエスシステム
独自の多層化技術による管・継手のバリア性樹脂層に加え、融着接合により管路一体構造を確保。管路全体で油漏洩対策を施した石油輸送用のシステムです。
