製品紹介

基礎貫通キットは給排水管のコンクリート埋設部をサヤ管化し、その中に可とう管を設置することで、後々の点検・補修もコンクリート躯体を傷つけずに行えます。その優れた特長から、品質確保促進法の等級2以上に対応すると共に、住宅金融支援機構(旧住宅金融公庫)住宅の技術基準「耐久性・可変性に優れた住宅」に対応します。
施工のことだけではなく、後々のメンテナンスまで。セキスイは将来を考えた配管づくりをおすすめします。

資料ダウンロード

  • 資料データは本日時点での最新版を掲載しています。
  • 改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
  • 資料データは本日時点での最新版を掲載しています。
  • 改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
承認図 形式 マイフォルダ追加
エスロン基礎貫通キット承認図 (70KB) PDF
  • 資料データは本日時点での最新版を掲載しています。
  • 改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
設計積算価格表 形式 マイフォルダ追加
建築設備用エスロンパイプ設計積算価格表 (8,265KB) PDF

【基礎貫通キット】

基礎貫通キットは品確法、住宅金融支援機構の技術基準に対応します。

基礎貫通キットは、2004年4月に施行された住宅の品質確保促進法(品確法)の「維持管理の容易性」の項目で等級2以上に対応します。また、住宅金融支援機構(旧住宅金融公庫)のフラット35S優良住宅取得支援制度の融資条件となる4つの基準のうち「耐久性・可変性」の基準に対応します。(住宅金融支援機構の「耐久性・可変性」の詳細はこちらをご覧下さい。)

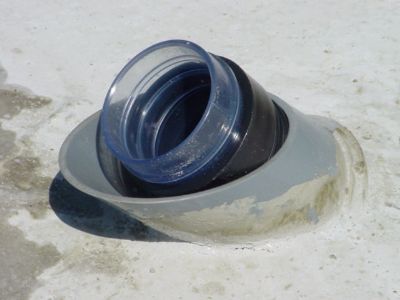

基礎貫通キットイメージ

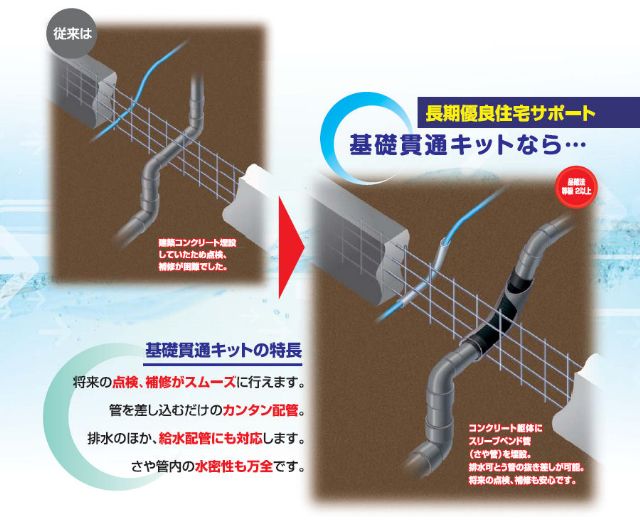

基礎貫通キットの特長

将来の点検、補修がスムーズに行えます。

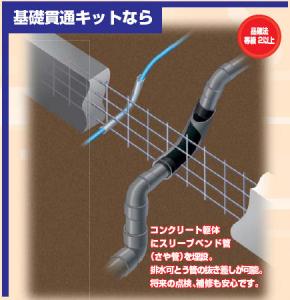

排水配管をさや管工法で配管することにより、排水管の抜き差しもコンクリート躯体に影響を与えず、点検・補修がスムーズに行えます。

管を差し込むだけのカンタン配管

排水配管に可とう管を用いることによって、スリーブベンド管(さや管)内の配管もラクラク行えます。
なお、受け口は透明塩ビなので、通常の塩ビ管との接着接合と接合確認が行えます。

基礎貫通キット:基礎

排水のほか、給水配管にも対応します。

基礎貫通キットは排水配管だけでなく、給水配管(架橋ポリエチレン管、金属強化ポリエチレン管)の基礎貫通にも対応できます。

さや管内の水密性も万全です。

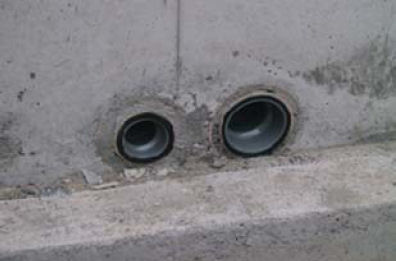

スリーブベンド管(さや管)と可とう管は排水の場合パッキンで、給水の場合テープですきまを充填。基礎外から簡単にコーキング材で仕上げを行い、水密性も万全です。

基礎貫通キット:止水

シロアリ対策セットもラインナップ

シロアリ対策
防蟻セット

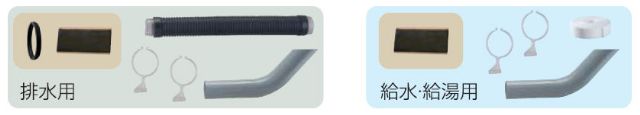

基礎貫通キットラインナップ



排水可とう管(内管)
基礎貫通キット:可とう管
全長(L:mm)
種別呼び径50種別呼び径75種別呼び径100
142054709700
2580658010540
3630767011900
47308730

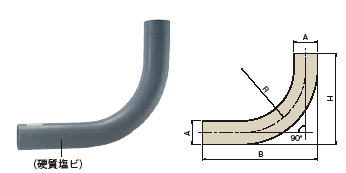

スリーブベンド管(さや管):標準基礎用
基礎貫通キット:標準ベンド管
標準基礎用(mm)
排水用呼び径50対応排水可とう管排水用呼び径75対応排水可とう管排水用呼び径100対応排水可とう管給水給湯用対応排水可とう管
H:230 B:5512H:230 B:5676H:250 B:6689H:230 B:511PEX・SMTX
H:280 B:5411,2H:280 B:5595,6H:300 B:6489,10H:270 B:533PEX・SMTX
H:300 B:5763H:325 B:6117
基礎貫通キット320070513jpg

標準基礎

基礎貫通キット:納まりシングルベタ

シングルベタ基礎

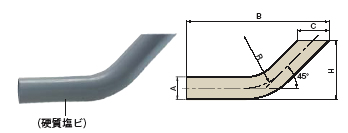

基礎貫通キット:納まり短尺

コンクリート埋設部が短尺になる場合




スリーブベンド管(さや管):深基礎用
基礎貫通キット:深基礎用
深基礎用(mm)
排水用呼び径50対応排水可とう管排水用呼び径75対応排水可とう管排水用呼び径100対応排水可とう管給水給湯用対応排水可とう管
H:430 B:5304H:430 B:5428H:600 B:60011H:430 B:515PEX・SMTX
基礎貫通キット:納まり深基礎

深基礎




スリーブホルダー
基礎貫通キット:スリーブホルダー
製品名対象スリーブベンド対象パイプ経(VP・VU)
#50(給水・給湯用)給水・給湯用40・50
#75(排水用)排水用(50、75)65・75・100・125




コーキング部材

パッキン(排水用)

基礎貫通キット:パッキン
パッキン(排水用)
呼び径対象可とう管
501,2,3,4
755,6,7,8



テープ(給水用)

基礎貫通キット:テープ
