製品紹介

<国土交通大臣認定品・(一財)日本消防設備安全センター評定品>

【フィブロック】
セキスイ熱膨張耐火材「フィブロック」は配管が区画貫通する部分に1巻きするだけの簡単な作業でスピーディーに施工できる製品です。

【パテレスキット】
セキスイ熱膨張耐火材「フィブロック パテレスキット」は冷媒配管が区画貫通するスリーブ部分に1巻きするだけの簡単な作業でパテによる埋め戻し不要。スピーディーに施工できる製品です。

製品情報

フィブロック

フィブロック施工写真

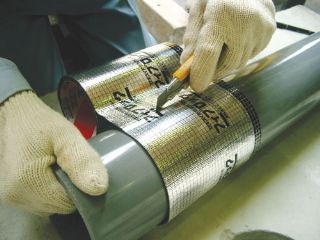

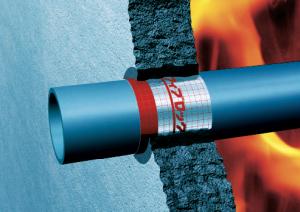

フィブロックは管に1巻するだけの簡単施工

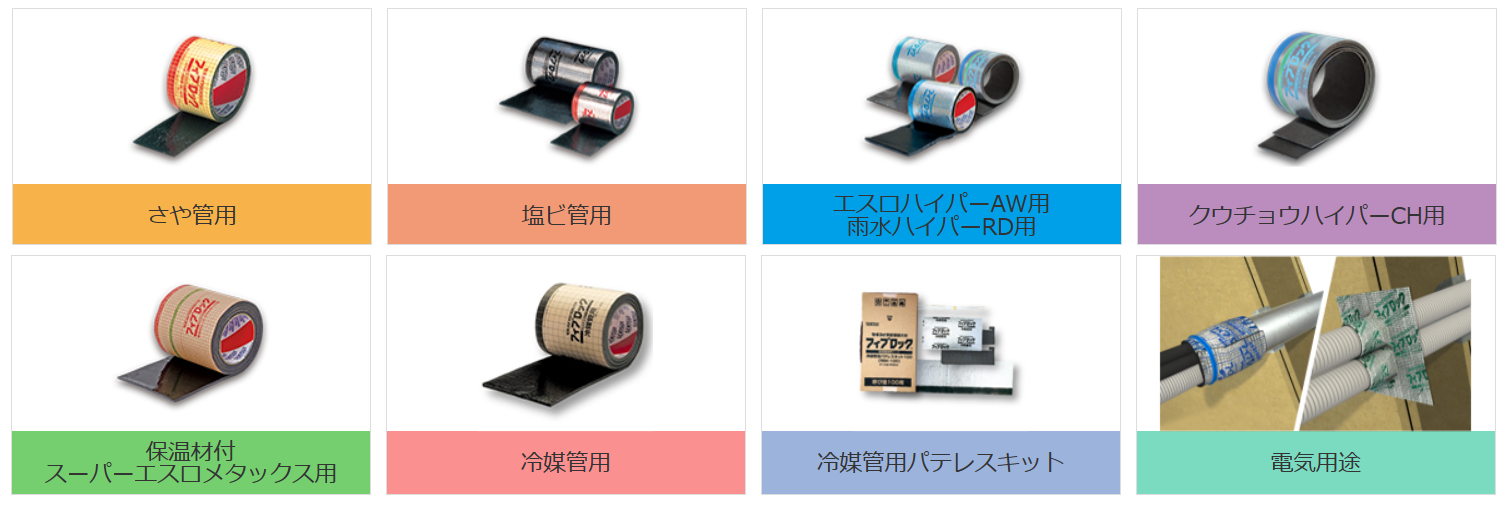

フィブロックラインナップ
品名 用途 品番 巻長さ
フィブロックさや管用 壁・床共用 TBBZ001 2.0m
フィブロック塩ビ管用 床用 TBCZ001 1.5m
フィブロック塩ビ管用 壁用 TBCZ002 1.5m
フィブロックエスロハイパーAW用 呼び径20~75用 壁・床共用 FIBAW 1.5m
呼び径100以下用 FIBAW1H 0.42m
呼び径200以下用 FIBCH2H 1.0m(2枚)
フィブロッククウチョウハイパーCH用 壁・床共用 FIBCH2H 1.0m(2枚)
フィブロック保温材付スーパーエスロメタックス用 壁・床共用 FIB-FC 1.3m
※クウチョウハイパーCHには、エスロハイパーAW用の呼び径200以下用をご使用ください。
フィブロック施工写真

フィブロック1巻きあたりの施工箇所数(サイズ別)

さや管用
さや管

呼び径 Φ22 Φ25 Φ28 Φ30 Φ36
箇所数 20 18 17 16 14
エスロペックスCV

呼び径 Φ10 Φ13 Φ16 Φ20
箇所数 32 26 22 18
塩ビ管用
塩ビ管
呼び径 Φ13 Φ16 Φ20 Φ25 Φ30 Φ40 Φ50 Φ65 Φ75 Φ100 Φ125 Φ150
箇所数 25 20 17 13 11 8 7 5 5 4 3 1
エスロハイパーAW用
呼び径20~75用
呼び径 Φ20 Φ25 Φ30 Φ40 Φ50 Φ75
箇所数 17 12 10 9 7 5
呼び径100以下用
呼び径 Φ100
箇所数 1
呼び径200以下用
呼び径 Φ125 Φ150 Φ200
箇所数 1 1 1
クウチョウハイパーCH用
呼び径200以下用
呼び径 Φ125 Φ150 Φ200
箇所数 1 1 1
※クウチョウハイパーCHには、エスロハイパーAW用の呼び径200以下用をご使用ください。
保温材付スーパーエスロメタックス用
保温材付10mm
呼び径 Φ10 Φ13 Φ16 Φ20 Φ25 Φ32 Φ40 Φ50
箇所数 11 10 9 8 7 6 6 5
保温材付20mm
呼び径 Φ10 Φ13 Φ16 Φ20 Φ25 Φ32 Φ40 Φ50
箇所数 - - 6 6 5 5 5 4
保温材付25mm
呼び径 Φ10 Φ13 Φ16 Φ20 Φ25 Φ32 Φ40 Φ50
箇所数 - - 6 5 5 4 4 4
保温材付30mm
呼び径 Φ10 Φ13 Φ16 Φ20 Φ25 Φ32 Φ40 Φ50
箇所数 - - - 5 4 4 4 3

施工例

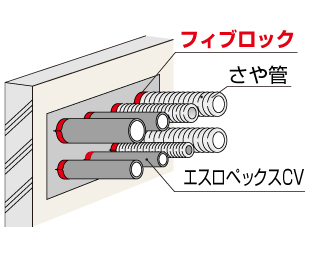

さや管

・ALCコンクリートの場合

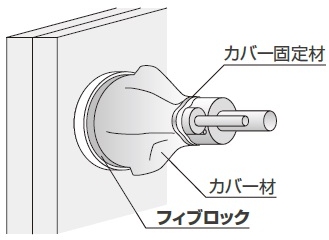

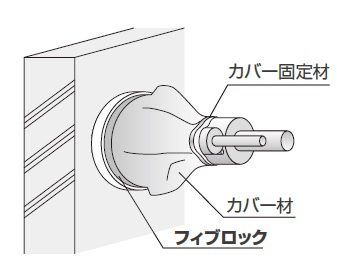

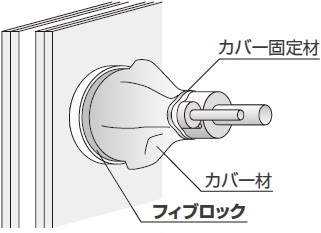

フィブロックRC貫通

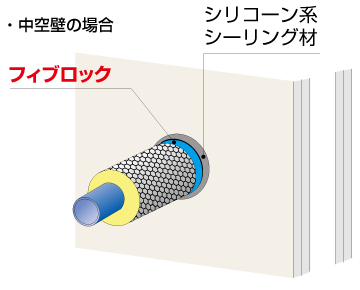

・中空壁の場合

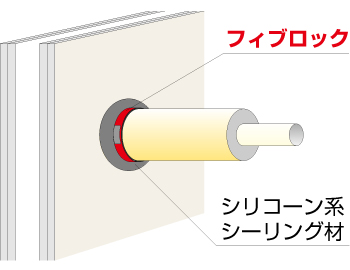

フィブロック中空壁貫通図

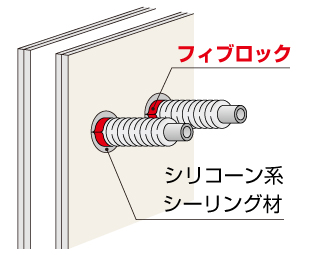

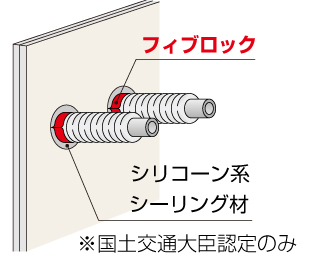

・片壁の場合

フィブロック片壁
塩ビ管

・排水管・通気管の場合

フィブロック塩ビ管貫通図

・空調ドレン管の場合

フィブロック空調ドレン管の場合
エスロハイパーAW

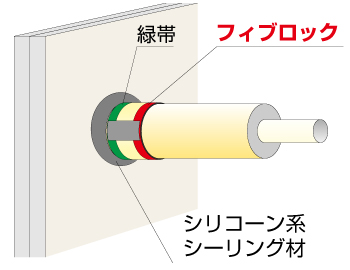

フィブロック:AW施工例
フィブロック:AW施工例 中空壁の場合

※フィブロックの使用条件につきましては、カタログ及び認定・評定書をご確認下さい。

保温材付スーパーエスロメタックス

・中空壁の場合

フィブロック:エスロメタックス施工例

・片壁の場合

フィブロック:エスロメタックス施工例

フィブロック パテレスキット

パテレス、鋼製スリーブレスで施工時間を大幅に短縮します!!

簡単施工
  • フィブロックのスリーブとスティックを配置するだけの簡単施工です。
  • 開口部へのパテ等の充填が不要です。
  • 中空壁、片壁等施工時に鋼製スリーブが不要です。
高い利便性
  • 壁、床片側からの施工で作業は完了します。
  • 4ラインナップ(75、100、125、150)で様々な開口径に対応できます。
  • 1キット/1開口の使い切りです。
適用管種
種類 スペック
冷媒管(保温材厚み20mm以下) 銅管 外径φ38.10mm以下
冷媒管(保温材厚み20mm以下) アルミ管 外径φ40mm以下
ケーブル 3.5mm2×4C以下
ドレン用排水管 ACドレンパイプ 呼び径50以下
その他仕様
種類 スペック
鋼製スリーブ(床のみ) 厚さ0.3mm以上
鋼製スリーブ(床のみ) 外径φ163mm以下
占積率 62.3%以下(62.8%以下※)

※床施工時に鋼製スリープをモルタルで埋め戻す場合

認定取得施工例

・コンクリート、ALC壁の場合

フィブロック冷媒管用_コンクリート、ALC壁の場合

・中空壁の場合

フィブロック冷媒管用_中空壁の場合

・片壁の場合

フィブロック冷媒管用_片壁の場合

・コンクリート、ALC床の場合

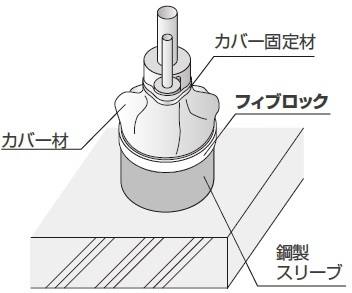

フィブロック冷媒管用_コンクリート、ALC壁の場合

施工の詳細は下記動画をご確認ください

パテレスキット : 床貫通処理の施工手順
パテレスキット : 壁貫通処理の施工手順

認定・評定ダウンロード

下記画像をクリックすると、認定・評定書をダウンロードいただけるページに移動します。

資料ダウンロード

  • 資料データは本日時点での最新版を掲載しています。
  • 改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
  • 資料データは本日時点での最新版を掲載しています。
  • 改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
  • 資料データは本日時点での最新版を掲載しています。
  • 改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
消防/認定評定 形式 ファイル マイフォルダ
フィブロック 認定・評定番号一覧 (1,260KB) PDF ダウンロード
PS060FL-0005 (194KB) PDF ダウンロード
PS060FL-0009 (181KB) PDF ダウンロード
PS060FL-0013 (182KB) PDF ダウンロード
PS060FL-0015 (181KB) PDF ダウンロード
PS060FL-0070 (160KB) PDF ダウンロード
PS060FL-0071 (219KB) PDF ダウンロード
PS060FL-0072 (169KB) PDF ダウンロード
PS060FL-0073 (224KB) PDF ダウンロード
PS060FL-0107 (147KB) PDF ダウンロード
PS060FL-0206 (264KB) PDF ダウンロード
PS060FL-0329 (281KB) PDF ダウンロード
PS060FL-1070(ACドレン認定書-ALC・RC床_呼び径65以下) (166KB) PDF ダウンロード
PS060FL-1085 (719KB) PDF ダウンロード
PS060WL-0003 (195KB) PDF ダウンロード
PS060WL-0006 (199KB) PDF ダウンロード
PS060WL-0014 (182KB) PDF ダウンロード
PS060WL-0063 (149KB) PDF ダウンロード
PS060WL-0064 (153KB) PDF ダウンロード
PS060WL-0065 (272KB) PDF ダウンロード
PS060WL-0066 (405KB) PDF ダウンロード
PS060WL-0068 (159KB) PDF ダウンロード
PS060WL-0069 (153KB) PDF ダウンロード
PS060WL-0101 (268KB) PDF ダウンロード
PS060WL-0102 (135KB) PDF ダウンロード
PS060WL-0103 (208KB) PDF ダウンロード
PS060WL-0140 (319KB) PDF ダウンロード
PS060WL-0192 (266KB) PDF ダウンロード
PS060WL-0207 (157KB) PDF ダウンロード
PS060WL-0220 (208KB) PDF ダウンロード
PS060WL-1071(ACドレン認定書-中空壁_呼び径65以下) (163KB) PDF ダウンロード
PS060WL-1072(ACドレン認定書-片壁_呼び径65以下) (148KB) PDF ダウンロード
PS060WL-1073(ACドレン認定書-ALC・RC壁_呼び径65以下) (138KB) PDF ダウンロード
KK19-099号 (1,074KB) PDF ダウンロード
KK19-100号 (1,522KB) PDF ダウンロード
KK19-101号 (1,620KB) PDF ダウンロード
KK19-102号(共住/壁) (1,292KB) PDF ダウンロード
KK19-106号(共住/床) (894KB) PDF ダウンロード
KK19-111号(共住/壁) (878KB) PDF ダウンロード
KK19-114号(共住/床) (851KB) PDF ダウンロード
KK19-116号 (1,562KB) PDF ダウンロード
KK19-117号 (1,163KB) PDF ダウンロード
KK19-119号 (1,225KB) PDF ダウンロード
KK19-121号 (1,130KB) PDF ダウンロード
KK19-133号(共住/壁) (710KB) PDF ダウンロード
KK19-134号(共住/壁) (650KB) PDF ダウンロード
KK19-135号(共住/床) (585KB) PDF ダウンロード
RK19-023号(令8/壁) (865KB) PDF ダウンロード
RK19-035号(令8/壁) (573KB) PDF ダウンロード
RK19-036号(令8/床) (497KB) PDF ダウンロード
RK19-037号(令8/床) (674KB) PDF ダウンロード
保温材付スーパーエスロメタックス用フィブロック認定書(壁用:PS060WL-0348) (1,950KB) PDF ダウンロード
PS060FL-0475(ハイパーAW床用認定書呼び径100用) (888KB) PDF ダウンロード
PS060WL-0476(ハイパーAW壁用認定証呼び径100用) (830KB) PDF ダウンロード
KK21-010号(ハイパーAW床用評定書呼び径100用) (1,327KB) PDF ダウンロード
KK21-011号(ハイパーAW壁用評定書呼び径100用) (1,200KB) PDF ダウンロード
PS060WL-0470(さや管用片側2枚張壁).pdf (193KB) PDF ダウンロード
PS060WL-0623 (445KB) PDF ダウンロード
KK24-016号 (1,463KB) PDF ダウンロード
PS060FL-0720(ハイパーAW認定書床呼び径200以下用) (181KB) PDF ダウンロード
PS060WL-0816(ハイパーAW認定書呼び径200以下用 片壁) (1,181KB) PDF ダウンロード
PS060WL-0817(ハイパーAW認定書呼び径200以下用 中空壁).pdf (1,175KB) PDF ダウンロード
PS060FL-0796(クウチョウハイパーCH200以下用ALC、RC床) (467KB) PDF ダウンロード
PS060WL-0793(クウチョウハイパーCH200以下用 片壁) (466KB) PDF ダウンロード
PS060WL-0794(クウチョウハイパーCH200以下用 ALC、RC壁) (467KB) PDF ダウンロード
PS060WL-0795(クウチョウハイパーCH200以下用 中空壁) (464KB) PDF ダウンロード
PS060FL-0185 フィブロック冷媒管用(ALC・RC床) (1,198KB) PDF ダウンロード
PS060WL-0196 フィブロック冷媒管用(ALC・RC・中空壁) (1,043KB) PDF ダウンロード
PS060FL-0129 フィブロック冷媒管用(ALC・RC床) (904KB) PDF ダウンロード
PS060WL-0130 フィブロック冷媒管用(中空壁) (966KB) PDF ダウンロード
PS060WL-0131 フィブロック冷媒管用(ALC・RC壁) (810KB) PDF ダウンロード
PS060FL-0763 パテレスキット(ALC・RC床) (431KB) PDF ダウンロード
PS060WL-0769 パテレスキット(中空壁・ALC壁・RC壁) (333KB) PDF ダウンロード
PS045WL-0765 パテレスキット(中空壁) (282KB) PDF ダウンロード
PS060WL-0767 パテレスキット(片壁) (290KB) PDF ダウンロード
