エスロン発泡三層パイプ<RF-VP>(建物用リサイクル発泡三層硬質塩化ビニル管<建物排水・通気用>)   icon_build.gif 管材.gif

<JIS K 9798/国土交通省 平成16年度版「公共建築工事標準仕様書」記載> 建物用リサイクル発泡三層硬質塩化ビニル管(建物排水・通気用)

エスロン発泡三層パイプ<RF-VP>(建物用リサイクル発泡三層硬質塩化ビニル管<建物排水・通気用>)

環境世紀に対応した、エコロジーパイプとして、セキスイでは「エスロン発泡三層パイプ」を開発しました。

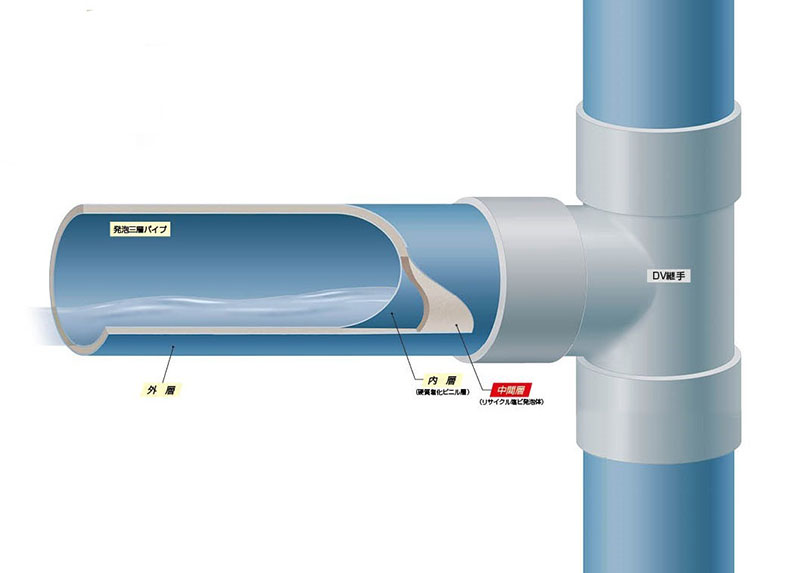

エスロン発泡三層パイプは、使用済みの塩ビ管を再び原料化し、中間層で発泡させ、内外層は新塩ビで三層化することにより、優れた特性を持つ進化したリサイクルパイプです。
平成15年には配管材として初めて国等による環境物品等の調達の推進等に関する法律(グリーン購入法)に定める特定調達品目に追加。さらに、平成18年には日本工業規格 JIS K 9798が制定されました。
資源循環型社会の完成へ向けて、発泡三層パイプは環境と共存するエコロジーパイプです。

  • 資料ダウンロードはこちら
  • マイフォルダに追加

    ※ご利用には会員登録が必要です。

  • 製品情報

    RF-VP映像070723

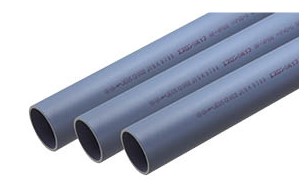

    ※灰青色のほかにアイボリー色も品揃えしています。

    基本特性

    軽さが違います

    エスロン発泡三層パイプは中間層を発泡体としていますので、従来の塩ビ管(VP管)と比べ約40%軽くなりました。これによって運搬、接合、切断などの施工がスピーディに行え、作業者にも優しいパイプです。

    質量比較(kg)
    呼び径三層パイプVP管
    502.54.5
    1007.813.6
    15015.926.8
    ※質量は1本当たりの参考質量
    RFVP写真
    熱伸縮を抑えます

    従来、建築配管に使用される塩ビ管では、接合部に熱伸縮による負荷がかかっていました。エスロン発泡三層パイプは中間層の発泡体によって熱伸縮を抑え、より安全な配管システムが構築できるようになりました。

    線膨張係数比較
    性能項目三層パイプVP管
    線膨張係数5.77.0
    単位:10×0.000001/℃
    結露を抑えます

    配管材に発生する結露を防ぐには断熱性能の確保が必要です。エスロン発泡三層パイプは熱伝導率が従来のVP管に比べ約40%低く、結露の発生を抑えます。

    熱伝導率比較
    性能項目三層パイプVP管
    熱伝導率0.100.16
    単位:kcal/mh℃

    用途

    建物排水及び通気管等
    (無圧管路用ですので圧力が加わる配管には使用できません)

    接続用継手

    DV継手を使用します。
    (従来VP管と同じ寸法となっているため通常のDV継手と接続できます)

    エスロン発泡三層パイプラインナップ

    呼び径外径(mm)参考重量(m/kg)
    4048.00.455
    5060.00.636
    6576.00.819
    7589.01.251
    100114.01.945
    125140.02.589
    150165.03.840
