空調ドレン用結露防止層付硬質塩化ビニル管・継手

エスロンACドレンパイプ・継手(空調ドレン用結露防止層付硬質塩化ビニル管・継手)

  • #サステナビリティ貢献製品

快適な室内空間を支える空調設備。ビル設備の高度化にともなって、各フロアに張り巡らされる空調配管にも、高い施工品質と作業性の向上が求められています
ドレン配管用の結露防止層付塩ビ管「エスロンACドレンパイプ」は、管・継手とも発泡断熱層が一体化されており、保温材が不要で配管全体の結露を防止。保温工事に関する部材、工程などの手間がかかりません。
配管と同時に保温工事も完了。オフィスビル、ホテル、病院等の空調ドレン配管材料としてスピーディな施工が可能です。

ACドレンパイプ・継手カタログ
ツールコード:05956 [pdf](24,634.62 KB)

ACドレンフレキユニットリーフレット
ツールコード:05963 [pdf](1,494.66 KB)

ACドレン立て管用継手リーフレット
ツールコード:05958 [pdf](970.97 KB)

ACドレンパイプ・継手品揃え拡充リーフレット
ツールコード:05960 [pdf](951.29 KB)

建築分野総合ご提案カタログ
ツールコード:05190 [pdf](79,671.61 KB)

  • ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
  • ※資料データは本日時点での最新版を掲載しています。
  • ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

建築設備用エスロンパイプ設計積算価格表2024年度版(2024年10月1日価格改定)
ツールコード:05664 [pdf](13,235.24 KB)

  • ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
  • ※資料データは本日時点での最新版を掲載しています。
  • ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

#表紙縦-WEB版
ツールコード:05139 [pdf](257.03 KB)

#表紙横-WEB版
ツールコード:06280 [pdf](258.37 KB)

ACドレンパイプ・継手/透明ACドレン継手承認図_空調ドレン用結露防止層付硬質塩化ビニル管・樹脂継手
ツールコード:- [pdf](1,515.36 KB)

  • ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
  • ※資料データは本日時点での最新版を掲載しています。
  • ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

エスロンACドレンパイプ・継手
ツールコード:- [zip](1,308.53 KB)

2D

エスロンACドレンパイプ・継手_BIM(Revit)
ツールコード:- [zip](17,809.77 KB)

3D

  • ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
  • ※資料データは本日時点での最新版を掲載しています。
  • ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

ACドレンシステム 結露有無判定サービス

「結露有無判定サービス」をご依頼の方は、下記ボタンを押した後のお問い合わせフォームに
「結露有無判定サービス依頼」の旨ご入力ください。
管轄営業所よりご連絡の上、詳細条件をお伺いいたします。

「結露有無判定サービス」のご依頼はこちら

トピックス

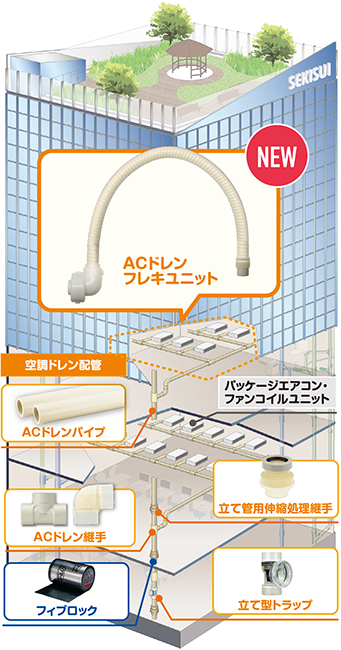

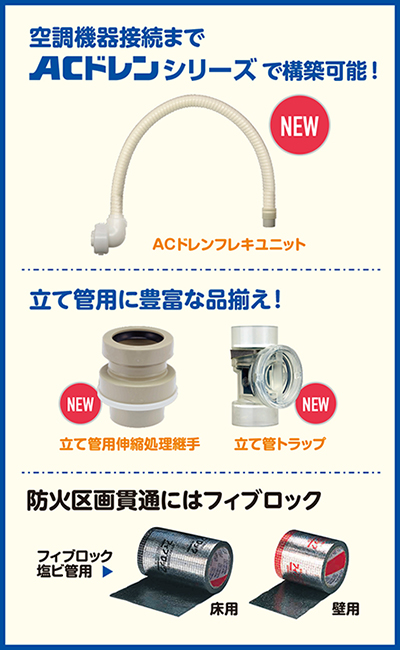

ACドレンフレキユニット新発売!

ACドレンパイプ・継手は呼び径20~65までのラインアップ。立て管用継手の品揃え拡充により、空調立て管も保温レスを実現。
さらに「ACドレンフレキユニット」の登場で立て管から横引き配管、空調機器接続まで「オールACドレン」で構築可能です。

スーパーエスロメタックスFCACドレン配管図
支持金具と配管支持部材の組合せで、ドレンアップ部の施工性が更に向上!

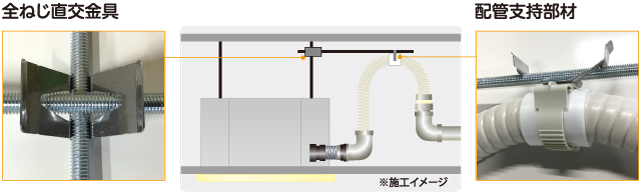

天井吊金具が使用出来ない場合、全ねじ直交金具、配管支持部材と全ねじボルト(市販品)を 使用することで施工が可能になります。

全ねじ直交金具&配管支持部材
透明継手で目視確認可能

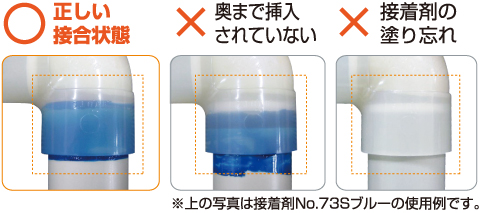

着色接着剤との組み合わせで接着接続の目視確認が可能です。また機器側エルボ部で流水確認が可能です。

透明継手で目視確認可能

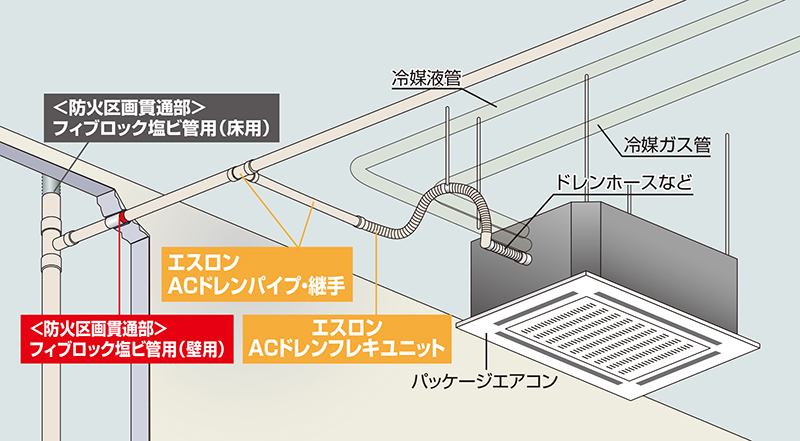

配管例

スーパーエスロメタックスFCACドレン配管図

※パッケージエアコン・ファンコイルユニット問わず、空調ドレンにお使いいただけます。

ACドレン管カット

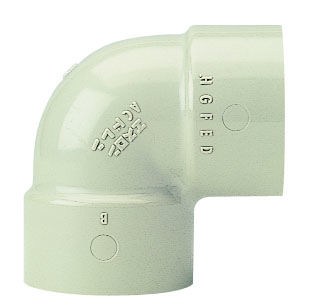

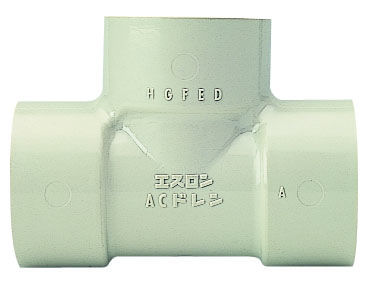

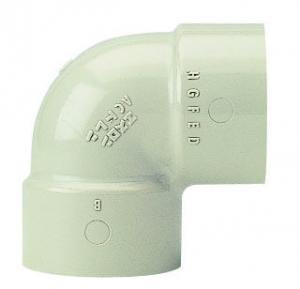

ACドレン継手カット

特長

配管と同時に保温工事が完了します

管・継手とも保温材の機能を有しているために配管と同時に保温工事が完了。保温工事に関する部材調達・工程調整等の手間が一切かかりません。

配管の結露を防止できます

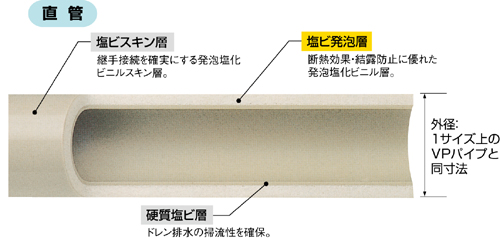

管・継手とも発泡断熱層でおおわれているため、保温材なしで配管全体の結露が防止できます。

施工は簡単で、正確です

施工は従来のDV接続と同様に施工でき、配管の勾配等が簡単に確認できるために、施工後の配管確認が容易に行えます。

経済的な管材です

施工が簡単なうえ保温工事が不要なため、経済的な管材です。

エスロンACドレンパイプ・継手の性能等

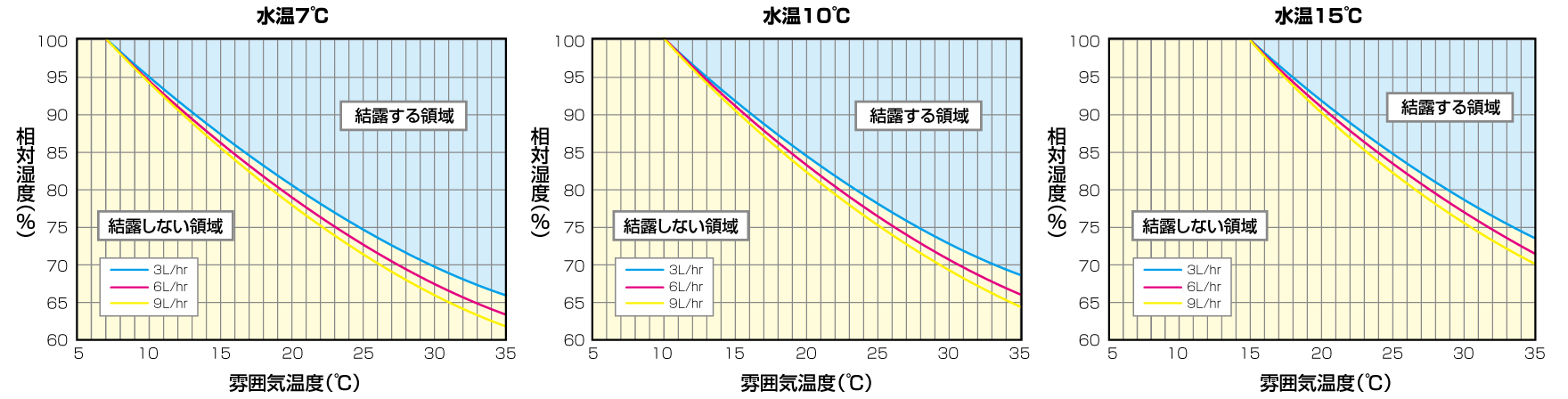

結露防止性能

呼び径25、配管勾配1/50の場合

※更に詳細な結露防止性能の検討が必要な場合は最寄りの営業所にお問合せください。

設計・施工上の注意点
  • ※空調機のドレン配管専用管材です。圧力管等へは絶対に使用しないでください。
  • ※ACドレンパイプ・継手は順勾配用管材です。ドレンアップ部など、管内が満水となる部分では、別途保温が必要です。
  • ※屋内専用の管材です。屋外には使用しないでください。
  • ※防火区画貫通箇所では、フィブロック等による防火区画貫通処理が必要です。

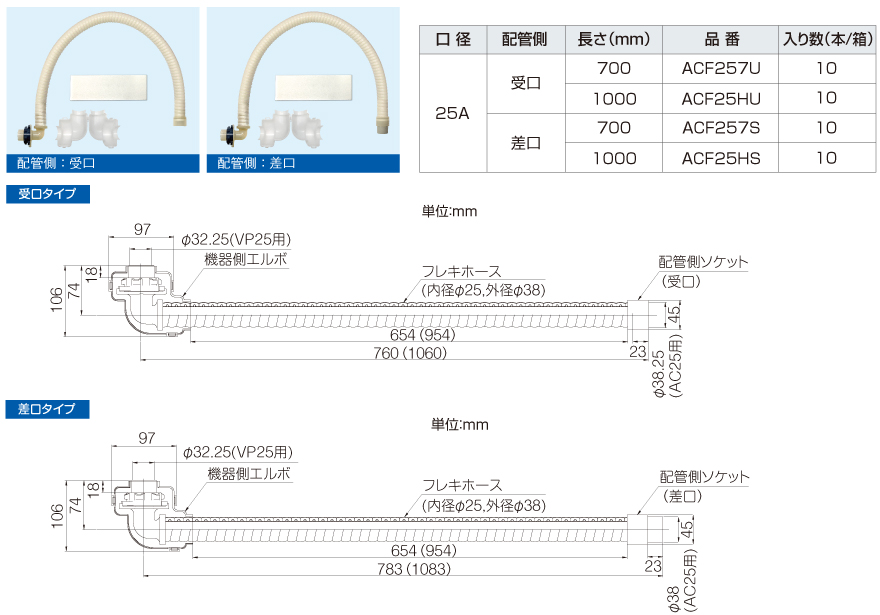

ACドレンフレキユニットラインアップ
