曲管レス配管システム用ベンドレス継手
通信ケーブル保護管における曲管施工時は一定の曲率、長さ（1ｍ）の製品を組み合わせにより施工線形にあわせるため、事前の配管検討が必要でした。
曲管レス配管システムは曲管は直管と「ベンドレス継手」で偏芯配管の自由度をアップします。
曲管を使用しないことで配管の低コスト化・自由度アップを実現します。
- 資料ダウンロードはこちら
-
マイフォルダに追加
※ご利用には会員登録が必要です。
製品情報
押せる目次
曲管レス配管システム(ベンドレス継手)紹介動画
曲管を使用しないことで配管の低コスト化・自由度アップ

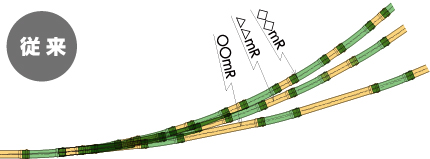

10mR・5mRと適宜長さを調整した直管で偏芯配管

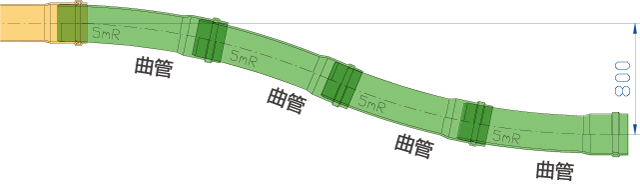

一定の曲率、長さ(1m)の製品を組合せにより施工線形にあわせるため、事前の配管検討が必要。

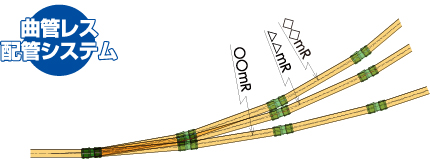

曲管レス配管システムなら!

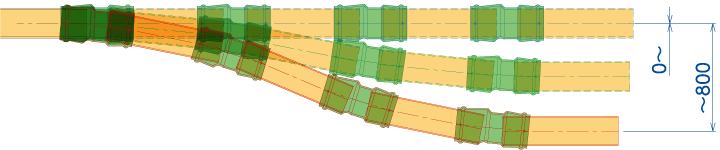

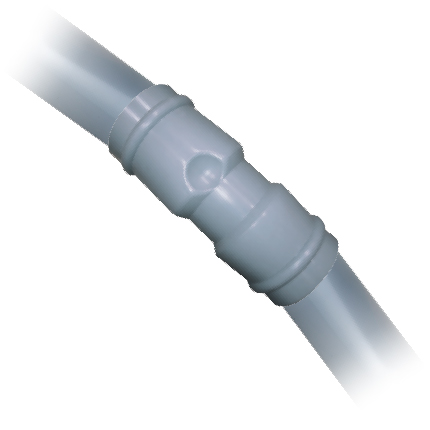

直管と「ベンドレス継手」で偏芯配管の自由度がアップ

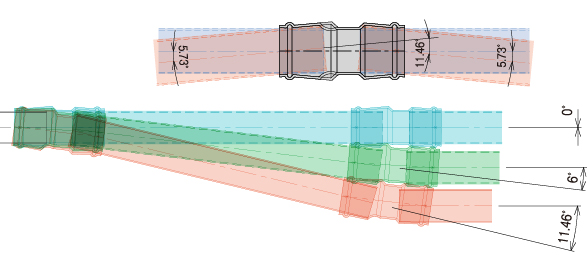

0～11.46°の範囲で

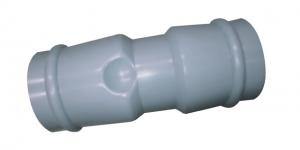

屈曲可能なベンドレス継手
NETISに登録されました
- 新技術名称：
- 曲管レス配管システム用ベンドレス継手
- 登録番号 ：
- KT-200149-A
曲管レス配管システムの特長
1. 0～11.46°の範囲で屈曲可能
直管と継手のみで自在に偏芯量を調整可能です。管の芯合わせができ最終接続時間短縮。(接続性能向上)
2. 大曲率配管施工性向上(10mR 以上)
ベンドレス継手は曲げ角度自在の為、任意の曲率を作成でき、管路材そのままで曲率変更も可能です。
3. 受口構造
- ・施工時にストッパに当たるまで挿入することで、挿入長バラツキを解消します。
- ・地震時は管がストッパを乗り越え伸縮可能です。
- ・ゴム輪挿入性UP!
曲管レス配管システム(ベンドレス継手)コスト比較
配管例
| 従来配管 | 曲管レス配管システム | ||
|---|---|---|---|
| 低コスト例① | 低コスト例② | ||
| 曲管×4本 | ベンドレス継手×4個、 直管3400mm | ベンドレス継手×2個、 管3835mm |
|
| φ100 | 100% | 78% | 60% |
| φ150 | 100% | 77% | 61% |
| φ200% | 100% | 68% | 56% |
| φ250 | 100% | 69% | 57% |
備考: 曲率半径5m以上とするため、接続管は長さ850mm以上としてください。

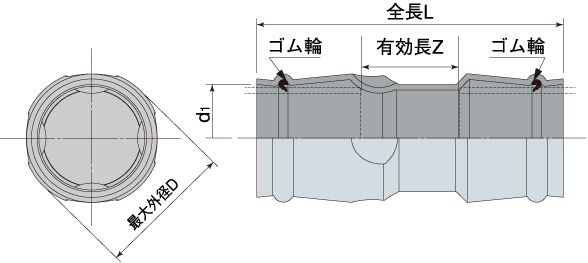

ベンドレス継手の寸法
ボディ管用
| 呼び径 | L | d1(参考値) | D(参考値) | Z(参考値) |
|---|---|---|---|---|
| 150 | 485 | 175 | 214 | 150 |
| 200 | 536 | 221 | 272 | |
| 250 | 580 | 277 | 329 |

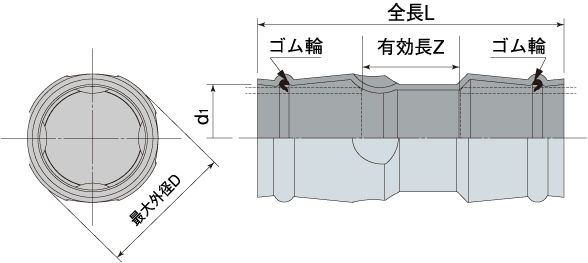

フリーアクセス管用
| 呼び径 | L | d1(参考値) | D(参考値) | Z(参考値) |
|---|---|---|---|---|
| 100 | 444 | 122 | 155 | 150 |
| 150 | 485 | 175 | 214 |
備考：呼び径100は共用FA管路のみ使用可能です。
