排水用硬質ポリ塩化ビニル管継手

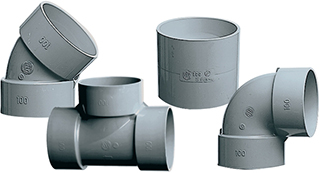

エスロンDV-VU継手
一般戸建住宅の排水設備、屋外排水設備用のエスロンパイプ・+(プラス)と接続するVU管対応の継手です。
VP管に比べ管厚が薄いため一般の戸建住宅や簡易な排水設備などの無圧管路に使用されます。
- 資料ダウンロードはこちら
-
マイフォルダに追加
※ご利用には会員登録が必要です。
製品情報
押せる目次
塩ビパイプ(塩ビ管)用継手の種類
エスロンDV-VU継手（屋外排水設備用硬質ポリ塩化ビニル管継手）
宅地内の屋外排水設備用です。
内部のストッパー寸法はVU管と同じ肉厚寸法のため、接合部内側に段差が生じません。
エスロン大口径VU継手 （排水用硬質ポリ塩化ビニル管継手）
雑排水・雨水排水・工場排水・工場ダクト配管などに使用します。
エスロン透明DV-VU継手
接着状態を目視で確認。接着剤塗り忘れによる漏水防止に威力を発揮します。
【塩ビ管接合用】エスロン着色接着剤（エスロン接着剤 No.73S ブルー、エスロン接着剤 No.75S ブルーN（低粘度）、エスロン接着剤 No.73S バイオレット、エスロン接着剤 No.73S UV）を使用してください。
継手とパイプの組合せ
| 継手 | 用途 | 管 | 接着剤 | |
|---|---|---|---|---|
| TS継手 | 給水 | 水道用硬質ポリ塩化ビニル管 | VPW | No.73S No.75S No.20S |
| HI-TS継手・ゴールド | 水道用耐衝撃性硬質ポリ塩化ビニル管 | HI-VPW・G | No.80S No.20S |
|
| HI継手透明ブルー | No.83Sホワイト No.20Sホワイト |
|||
| HT継手 | 給湯 | 耐熱性硬質ポリ塩化ビニル管 | HT | No.100S |
| HTDV継手 | 高温排水 | NO.100S | ||
| 透明HTDV継手 | NO.100S グリーン | |||
| DV継手 | 排水通気 | 硬質ポリ塩化ビニル管 | VP | No.65S No.73S |
| 透明DV継手 | No.73Sブルー No.75SブルーN No.73S UV No.73S バイオレット |
|||
| DV－VU継手 | 硬質ポリ塩化ビニル管 | VU | No.70S No.73S No.75S No.20S |
|
| 透明DV－VU継手 | No.73Sブルー No.75SブルーN No.73S UVNo.73Sバイオレット |
|||
