硬質ポリ塩化ビニル管継手

エスロンDV継手／エスロン透明DV継手／エスロンDVカラー継手／エスロンDVココア継手

建物の雑排水、汚水・雨水排水、通気管用のエスロンパイプ・+(プラス)と接続するVP管対応の継手です。
以前はトーチランプを用いた熱間工法によりパイプを接続していましたが、現在は継手を用いた冷間工法(接着接合)による接合となっています。
エスロンDVカラー継手、エスロンDVココア継手、エスロン透明DV継手や、ねじ式掃除口などのDV特殊継手も豊富にラインアップしております。

資料ダウンロードはこちら
マイフォルダに追加
※ご利用には会員登録が必要です。

製品情報

押せる目次

塩ビパイプ(塩ビ管)用継手の種類

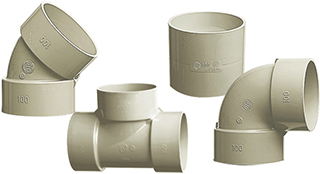

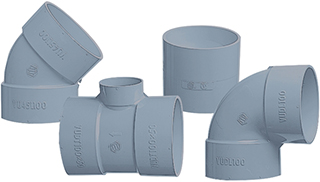

エスロンDV継手 [日本産業規格(JIS規格) JIS K 6739]（排水用硬質ポリ塩化ビニル管継手）

エスロンパイプ(JIS K 6741)と接続するテーパーが付いている継手です。
建物内雑排水、汚水排水、通気、雨水排水管に使用します。受口長さが短くテーパーも緩く設計されており、段差が生じません。

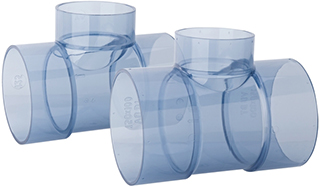

エスロン透明DV継手（排水用硬質ポリ塩化ビニル管継手）

接着状態を目視で確認。接着剤塗り忘れによる漏水防止に威力を発揮します。

エスロンDVカラー継手 [日本産業規格(JIS規格) JIS K 6739]（排水用硬質ポリ塩化ビニル管継手）

カラーパイプ・発泡三層パイプ用のDV継手です。

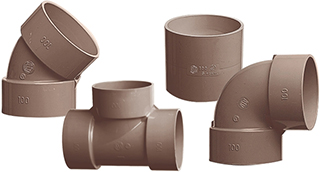

エスロンDVココア継手 [日本産業規格(JIS規格) JIS K 6739]（排水用硬質ポリ塩化ビニル管継手）

住宅カラーに合わせた、美観を損なわぬ露出配管に適した継手です。

継手とパイプの組合せ

継手	用途	管		接着剤
TS継手	給水	水道用硬質ポリ塩化ビニル管	VPW	No.73S No.75S No.20S
HI-TS継手・ゴールド		水道用耐衝撃性硬質ポリ塩化ビニル管	HI-VPW・G	No.80S No.20S
HI継手透明ブルー		水道用耐衝撃性硬質ポリ塩化ビニル管	HI-VPW・G	No.83Sホワイト No.20Sホワイト
HT継手	給湯	耐熱性硬質ポリ塩化ビニル管	HT	No.100S
HTDV継手	高温排水			NO.100S
透明HTDV継手	高温排水			NO.100S グリーン
DV継手	排水通気	硬質ポリ塩化ビニル管	VP	No.65S No.73S
透明DV継手		硬質ポリ塩化ビニル管	VP	No.73Sブルー No.75SブルーN No.73S UV No.73S バイオレット
DV－VU継手		硬質ポリ塩化ビニル管	VU	No.70S No.73S No.75S No.20S
透明DV－VU継手		硬質ポリ塩化ビニル管	VU	No.73Sブルー No.75SブルーN No.73S UVNo.73Sバイオレット

資料ダウンロード

の便利な利用例

資料データは本日時点での最新版を掲載しています。
改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

資料データの探し方

カタログ	形式	ファイル	マイフォルダ
建物配管用エスロンパイプカタログ (12,675KB)	PDF	ダウンロード	リスト追加
接着剤カタログ (4,739KB)	PDF	ダウンロード	リスト追加

資料データは本日時点での最新版を掲載しています。
改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

資料データの探し方

承認図	形式	ファイル	マイフォルダ
#表紙縦-WEB版 (176KB)	PDF	ダウンロード	リスト追加
#表紙横-WEB版 (152KB)	PDF	ダウンロード	リスト追加
DV継手承認図_排水用硬質ポリ塩化ビニル管継手(JIS K 6739) (1,018KB)	PDF	ダウンロード	リスト追加
透明DV継手承認図_排水用硬質塩化ビニル管継手(JIS K 6739) (916KB)	PDF	ダウンロード	リスト追加
DV継手特殊品承認図_UR都市機構仕様 (8,530KB)	PDF	ダウンロード	リスト追加
DV継手(カラー)承認図_排水用硬質塩化ビニル管継手(JIS K 6739) (1,562KB)	PDF	ダウンロード	リスト追加
DV継手(ココア)承認図_排水用硬質塩化ビニル管継手(JIS K 6739) (491KB)	PDF	ダウンロード	リスト追加
DV継手(ホワイト)承認図_排水用硬質塩化ビニル管継手(JIS K 6739) (741KB)	PDF	ダウンロード	リスト追加

資料データは本日時点での最新版を掲載しています。
改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

資料データの探し方

CADデータ	形式	ファイル	マイフォルダ
エスロンDV継手CADデータ (1,089KB)	ETC	ダウンロード	リスト追加
エスロンDV継手付属品CADデータ (440KB)	ETC	ダウンロード	リスト追加
