<JIS K 9797/塩化ビニル管・継手協会規格AS62>

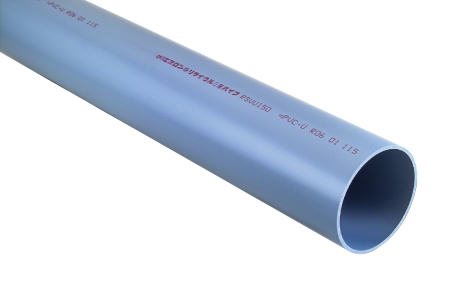

エスロン三層パイプは、使用済みの塩ビ管をリサイクル材として原料化して中間層に採用。内外層は、新塩ビで三層化しています。性能・寸法は従来のVU管と同等なため、安心してご使用いただけます。
配管材として初めて国等による環境物品等の調達の推進等に関する法律(グリーン購入法)に定める特定調達品目に追加。資源循環型社会の完成へ向けて、エスロン三層パイプは環境と共存するエコロジーパイプです。
※ご利用には会員登録が必要です。
呼び径 | 外径(D) | 許容差 | 全体厚さ(T) | 内・外層厚さ (t)標準 |
長さ(L) | 近似内径 (d)(参考) |
参考質量 (kg/m) |
|
---|---|---|---|---|---|---|---|---|
基本寸法 | 最小 | 許容差 | ||||||
100 | 114.0 | ±0.4 | 3.1 | +0.8 | 0.5 | 4,000±10 | 107 | 1.737 |
150 | 165.0 | ±0.5 | 5.1 | +0.8 | 0.8 | 4,000±10 | 154 | 3.941 |
200 | 216.0 | ±0.7 | 6.5 | +1.0 | 1.1 | 4,000±10 | 202 | 6.572 |
性能・寸法は従来のVU管と同等です、半永久的に腐食がおこらず、また、内面が非常に滑らかでスライムなどが付着しにくいため、長年にわたり効率よく排水できます。
VU管はVP管に比べて薄肉のため、一般の戸建住宅や簡易な排水設備などにのみお使いください。

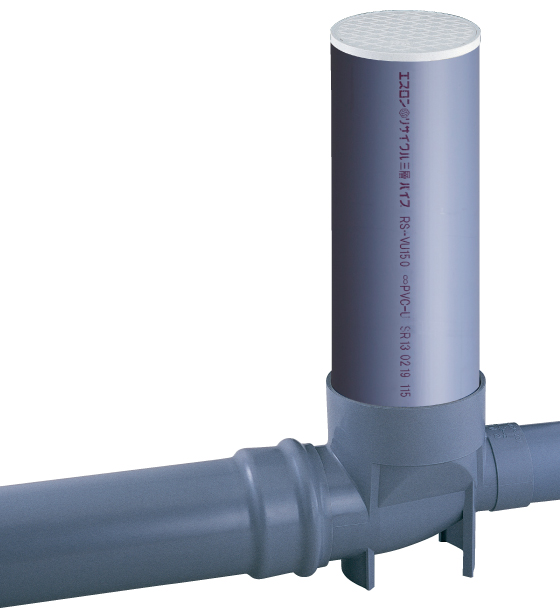

ハイスイマス・コーキョーマスの立上り管や、下水道の取付け管としても使用できます。
※ 圧力配管には使用できません。
