製品紹介

エスロンHTDV継手は、給湯用途にて実績のある耐熱性硬質塩化ビニル樹脂を継手に採用した排水専用継手とHTパイプ組み合わせにより優れた耐熱性を発揮します。
厨房排水や食洗器、エコキュート、電気温水器等から流される高温排水に最適です。


製品情報

押せる目次

HTDVの継手基本仕様

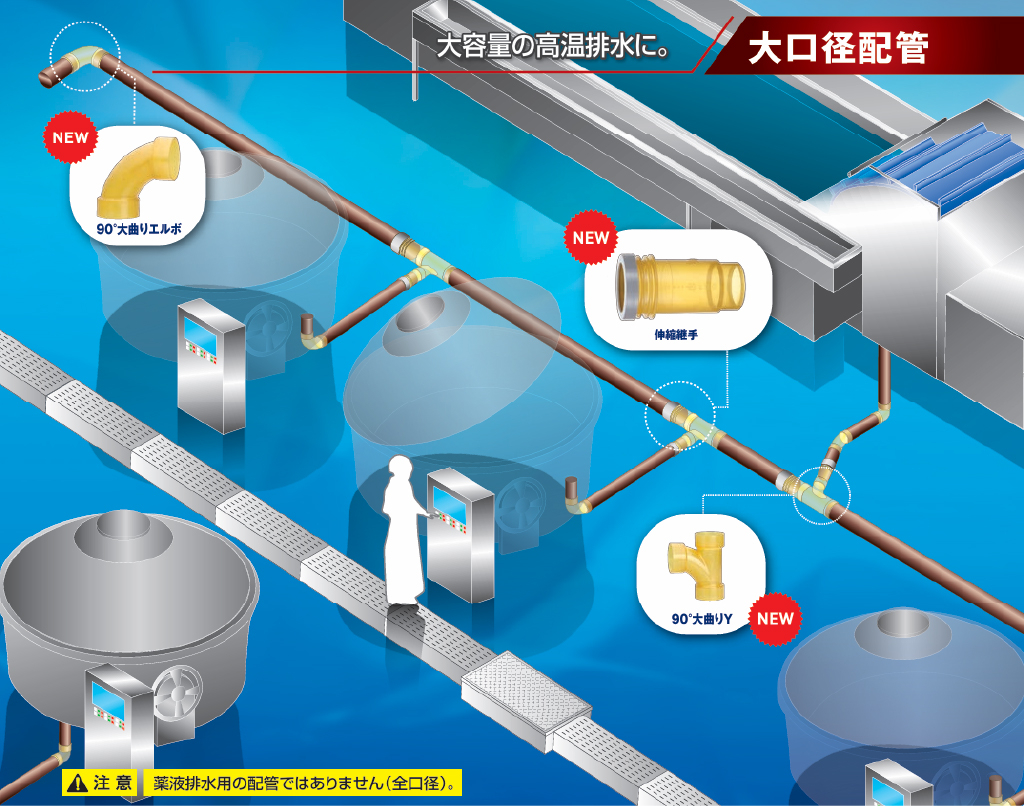

配管イメージ

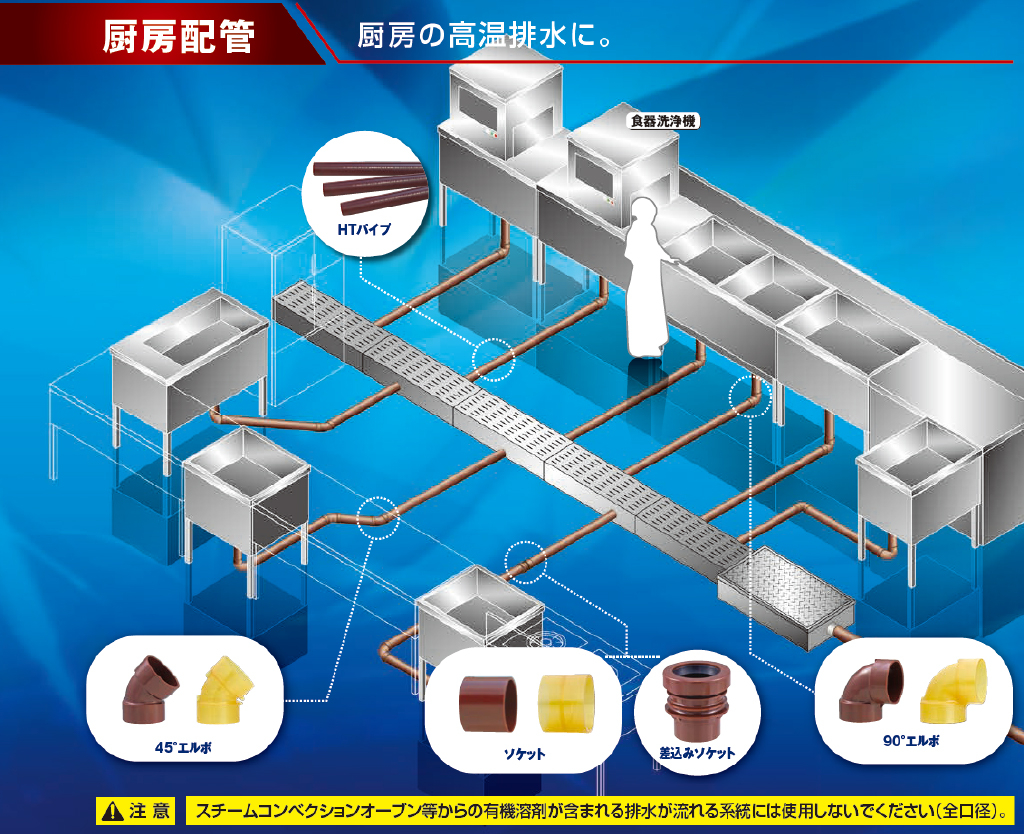

厨房排水

厨房の高温排水に。

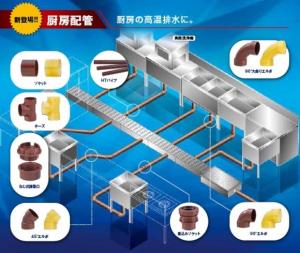

HTDV厨房配管

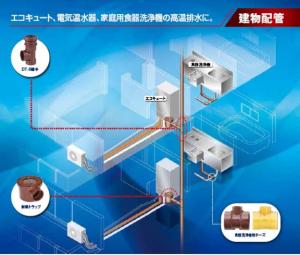

建物排水
エコキュート、電気温水器、家庭用食器洗浄機の高温排水に。
HTDV建物配管
使用条件

・最高使用温度:90℃以下(無圧)
※施工上の注意等につきましては、カタログ、施工マニュアルをご確認ください。

HTDV継手の特長
優れた耐熱性、耐食性、耐久性

給湯用にて広く実績のある耐熱性硬質塩化ビニル樹脂を排水継手に採用。HTパイプ(呼び径50・40)との組み合わせにより優れた耐熱性を発揮します。
また、管、継手ともに樹脂製のため腐食の心配はありません。長期間の使用にも安心してご使用頂けます。

DV受口形状の採用

立て管での合流部には、伸縮処理機能付き継手(DT-R継手)を使用することにより、確実な伸縮処理が可能です。

確実な伸縮処理

DV受口形状の採用により、管を継手の奥まで容易に挿入することができ、配管内面に段差が発生しません。

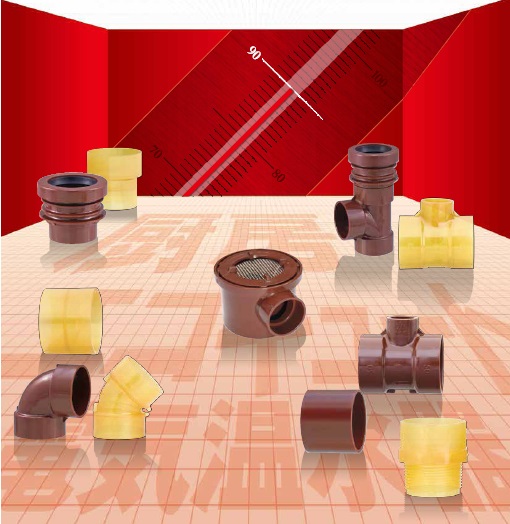

エスロンHTDV継手製品ラインナップ

呼び径:20・25・40・50
品揃え:ソケット、エルボ、チーズ、耐熱排水トラップなど全29品種

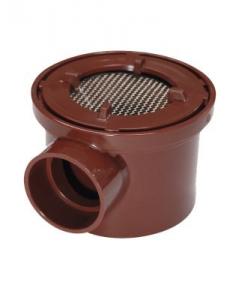

耐熱排水トラップ

コンパクトと高い排水性能を実現した「耐熱排水トラップ」を品揃えしました。

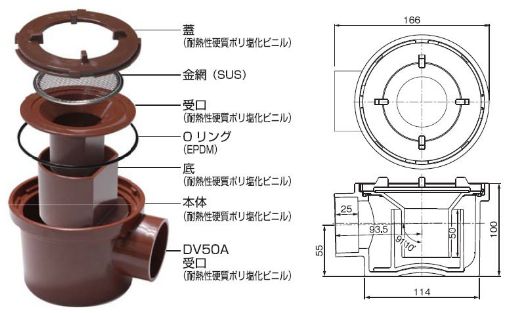

耐熱排水トラップ製品図
耐熱排水トラップの特長

コンパクト

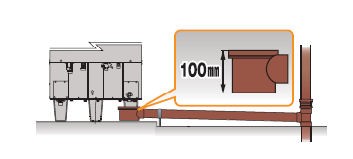

高さ100mmとコンパクトな設計のため、貯湯タンク下の狭い空間でも容易に設置可能です。

耐熱トラップコンパクトな納まり
高い排水性能

40L/分の排水性能を有し、タンク内清掃時の高い排水負荷の場合にも安心して使用できます。

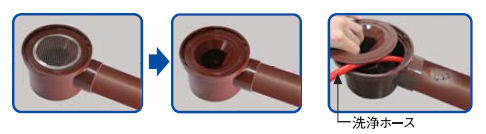

簡単メンテナンス

金網によりゴミ、異物の進入を防止。洗浄ホースでのメンテナンス時は完全に分解せずに、通過可能でエコキュート下の狭いスペースでも対応可能です。

耐熱排水トラップメンテナンス

継手とパイプの組合せ

継手 用途 接着剤
TS継手 給水 水道用硬質ポリ塩化ビニル管 VPW No.73S
No.75S
No.20S
HI-TS継手・ゴールド 水道用耐衝撃性硬質ポリ塩化ビニル管 HI-VPW・G No.80S
No.20S
HI継手透明ブルー No.83Sホワイト
No.20Sホワイト
HT継手 給湯 耐熱性硬質ポリ塩化ビニル管 HT No.100S
HTDV継手 高温排水 NO.100S
透明HTDV継手 NO.100S グリーン
DV継手 排水通気 硬質ポリ塩化ビニル管 VP No.65S
No.73S
透明DV継手 No.73Sブルー
No.75SブルーN
No.73S UV
No.73S バイオレット
DV-VU継手 硬質ポリ塩化ビニル管 VU No.70S
No.73S
No.75S
No.20S
透明DV-VU継手 No.73Sブルー
No.75SブルーN
No.73S
UVNo.73Sバイオレット

資料ダウンロード

  • 資料データは本日時点での最新版を掲載しています。
  • 改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
カタログ 形式 ファイル マイフォルダ
HTDV継手カタログ (2,253KB) PDF ダウンロード リスト追加
  • 資料データは本日時点での最新版を掲載しています。
  • 改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
  • 資料データは本日時点での最新版を掲載しています。
  • 改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
SDS、RoHS指令 形式 ファイル マイフォルダ
接着剤No100Sグリーン SDS (424KB) PDF ダウンロード リスト追加
  • 資料データは本日時点での最新版を掲載しています。
  • 改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
CADデータ 形式 ファイル マイフォルダ
エスロンHT-DV継手CADデータ (602KB) ETC ダウンロード リスト追加
  • 資料データは本日時点での最新版を掲載しています。
  • 改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
  • 資料データは本日時点での最新版を掲載しています。
  • 改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
施工マニュアル 形式 ファイル マイフォルダ
HTDV継手_設計施工マニュアル (2,242KB) PDF ダウンロード リスト追加
