未利用エネルギー活用システム エスロヒート地中熱（水平型/ボアホール型・基礎杭型）

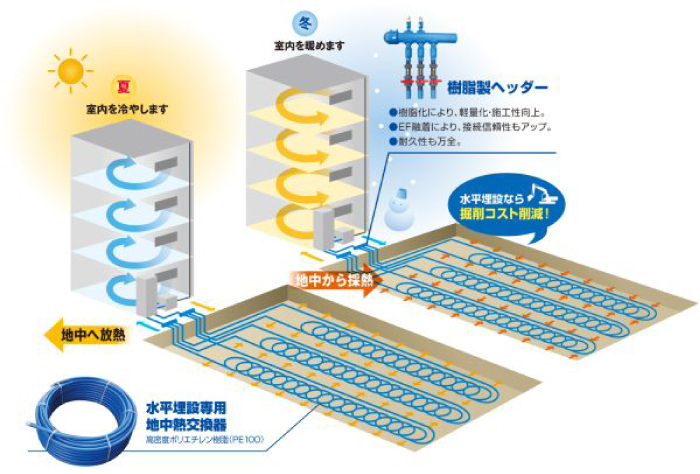

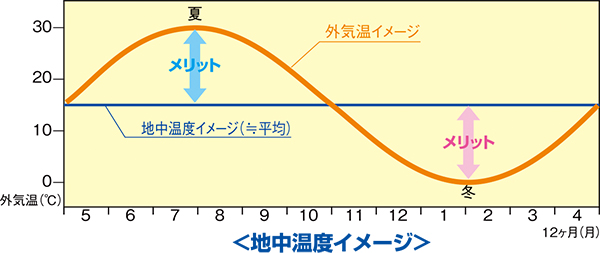

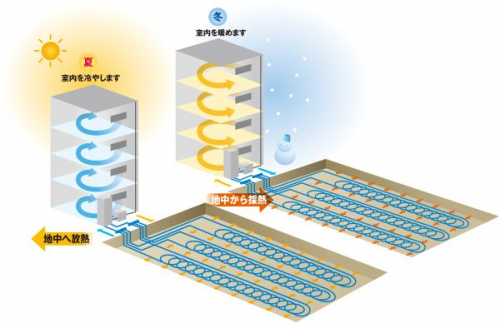

【水平型】
地下１ｍ～２ｍ程度の浅層部にトレンチ（溝）を堀り、その中に地中熱交換器を張り巡らせ埋め戻して、熱交換を行う方法です。また、建築物の基礎下を利用して地中熱交換器を設置し、熱交換を行うことも可能です。
設置する地中熱交換器はスパイラル状に敷設します

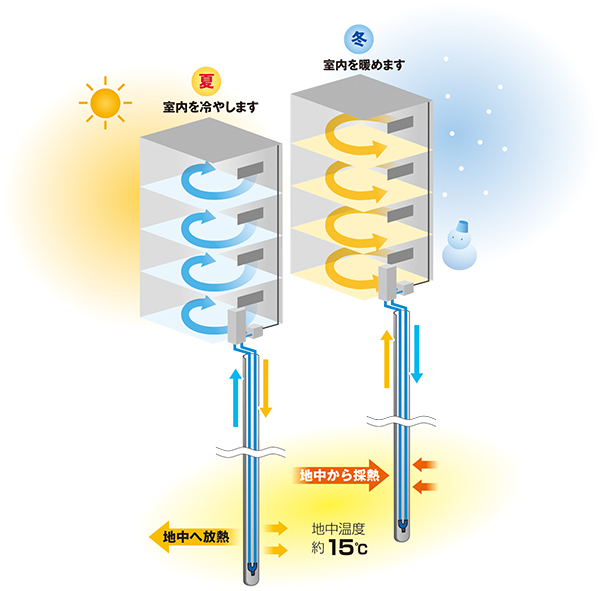

【ボアホール型】
地下１００ｍ程度の垂直に掘削された孔（ボアホール）の中にＵチューブを設置し、熱交換を行う方法です。孔の直径は１５０ｍｍ前後が多く、Ｕチューブを１本（シングル）～２本（ダブル）を設置後、ケイ砂などで埋め戻します
【基礎杭型】
建築物等の基礎杭を利用し、熱交換を行う方法です。鋼管杭やコンクリート杭内にUチューブを設置する方法や、鉄筋かごの外周や内周にUチューブを設置し、掘削孔に挿入後、コンクリート打設する方法等があります
- 資料ダウンロードはこちら
-
マイフォルダに追加
※ご利用には会員登録が必要です。
製品情報
目次
基本情報
エスロヒート地中熱
用途・施工例
エスロヒート地中熱（水平型）
水平型用途例

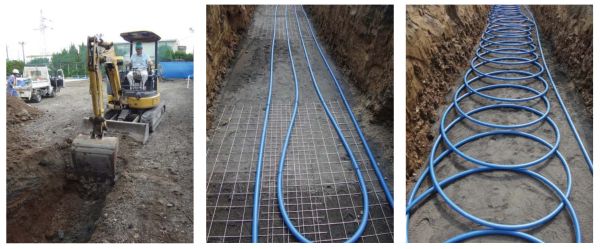

水平型施工例
地中熱交換器の特長 高性能ポリエチレン樹脂（PE100)
- 最適設計
管肉厚を最適設計し、採熱特性を向上。 - 軽量化
軽量化により、運搬が容易で施工性も向上。
エスロヒート地中熱（ボアホール型・基礎杭型）

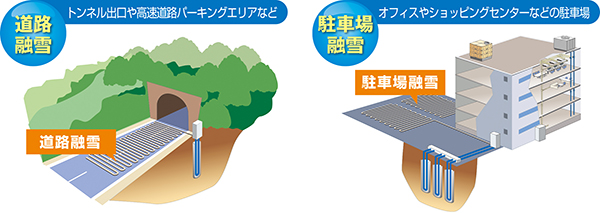

ボアホール型・基礎杭型用途例

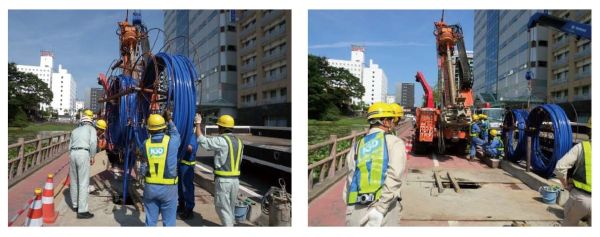

ボアホール型施工例

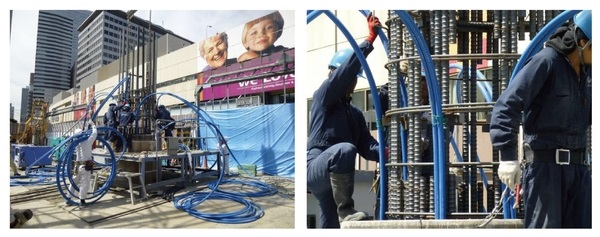

基礎杭型施工例
地中熱交換器の特長 高性能ポリエチレン樹脂（PE100)
- 耐久性
高性能ポリエチレン樹脂（PE100)の使用によりシステム全体で地震に強い一体管路を構築します。 - 耐食性
酸性・アルカリ性土壌でもOK。電食の心配もありません。
ポリエチレン管の採用で腐食の心配がありません。 - 耐薬品
水・不凍液による劣化、強度低下の心配はありません。 - 施工性
先端継手がコンパクト設計で、掘削径を縮小できます。
軽量で運搬・取扱い等の負担が軽減されます。 - 品揃え
地中熱採熱用として２５A、３０Aをラインアップ。

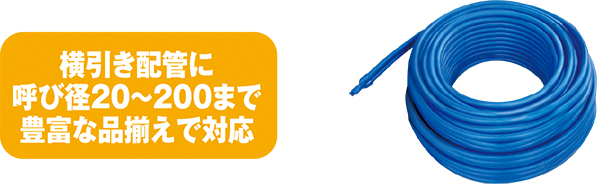

横引配管にはハイパーAWの豊富な管・継手が使用可能です。

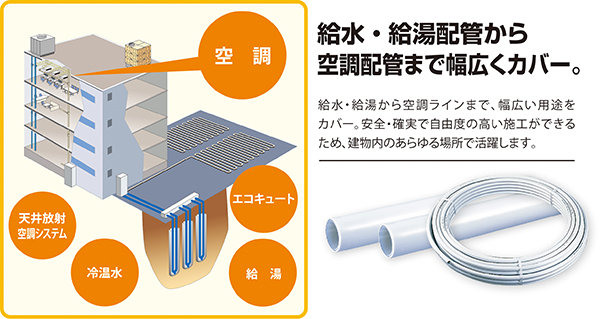

スーパーエスロメタックスを使った施工例
