自然圧パイプラインシステム
自然圧パイプラインシステム エスロンコップスシステム/多機能型給水栓 エアダスバルブ
【自然圧パイプラインシステム エスロンコップスシステム】
農業にとって大きな負担であった水田の水管理。日に幾度となく行っていた水の見まわりを、数日に1回程度にまで激減させる、新水田水管理システム“エスロンコップスシステム”が新登場。用水と排水を1ヶ所で自分の目で確認しながら調節できる「コップスユニット」、既存の幹線用水・排水路をそのまま残し、小用水路と小排水路のみをパイプライン化する「自然圧パイプライン」、さらに棚田にも対応する排水調節器「ふかみずくん」のコンビネーションで、“ラクして繁栄”をお約束する水管理の省力化のための整備・改修事業をスピーディにすすめます。
【多機能型給水栓 エアダスバルブ】
農林水産業の競争力を強化し農業を魅力ある産業とするため、農業技術においても省力化・軽労化や精密化・情報化などの視点から革新を図っていくことが重要となっています。
積水化学の水田水管理省力化システムは広範囲、多数の圃場の水管理を柔軟にサポート。
育成状況に応じて田面水位や地下水位を遠隔制御します。
農作業の負担を軽減し、高品質生産を実現します。
-
マイフォルダに追加
※ご利用には会員登録が必要です。
資料ダウンロード
- 資料データは本日時点での最新版を掲載しています。
- 改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
| カタログ | 形式 | マイフォルダ追加 |
|---|---|---|
| 農業用エスロンパイプカタログ (22,208KB) | ||
| 自然圧パイプラインのご提案パンフレット (8,352KB) | ||
| コップスユニットミニリーフレット (1,997KB) | ||
| 水田水管理省力化カタログ (8,002KB) | ||
| 農業における省力化・集積率向上のご提案カタログ (1,584KB) | ||
| 農業用水路パイプライン化のご提案リーフレット (806KB) |
- 資料データは本日時点での最新版を掲載しています。
- 改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
| 承認図 | 形式 | マイフォルダ追加 |
|---|---|---|
| エアダスバルブ承認図(2019.2.12) (85KB) |
- 資料データは本日時点での最新版を掲載しています。
- 改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
| 技術資料 | 形式 | マイフォルダ追加 |
|---|---|---|
| 自然圧パイプラインシステム技術資料 (5,489KB) |
- 資料データは本日時点での最新版を掲載しています。
- 改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
| 設計積算価格表 | 形式 | マイフォルダ追加 |
|---|---|---|
| 農業用エスロンパイプ設計積算価格表_2019年度版 (2,275KB) |
製品情報
自然圧パイプラインシステム エスロンコップスシステム
エスロン コップスシステムの特長

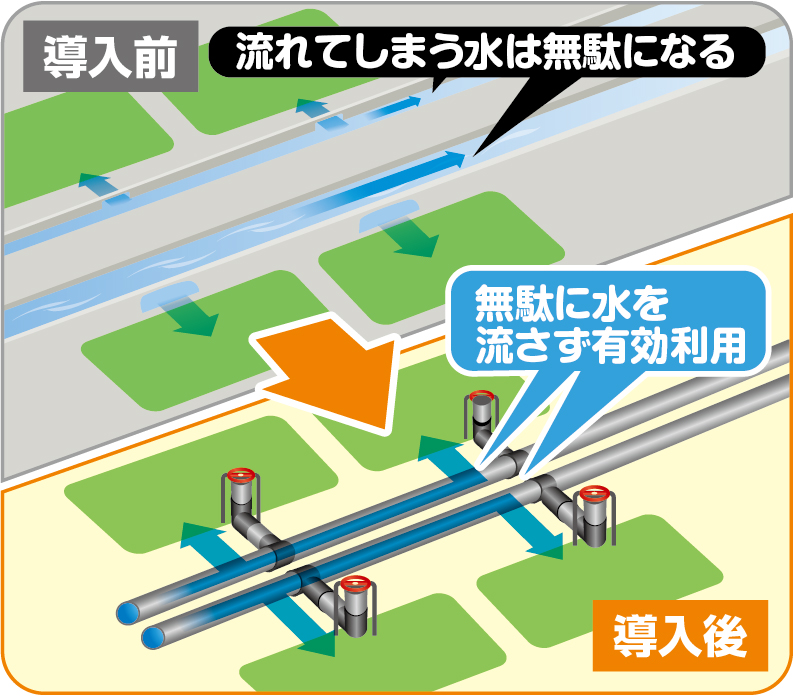

- 水の無駄使いをなくせます

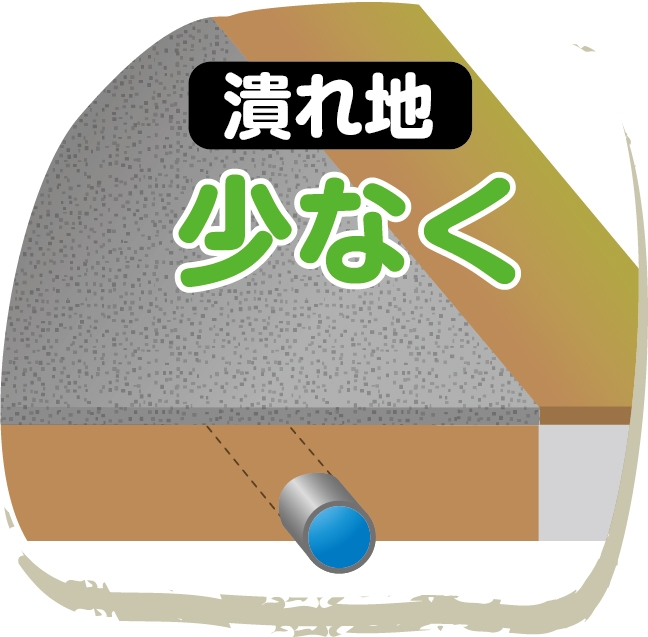

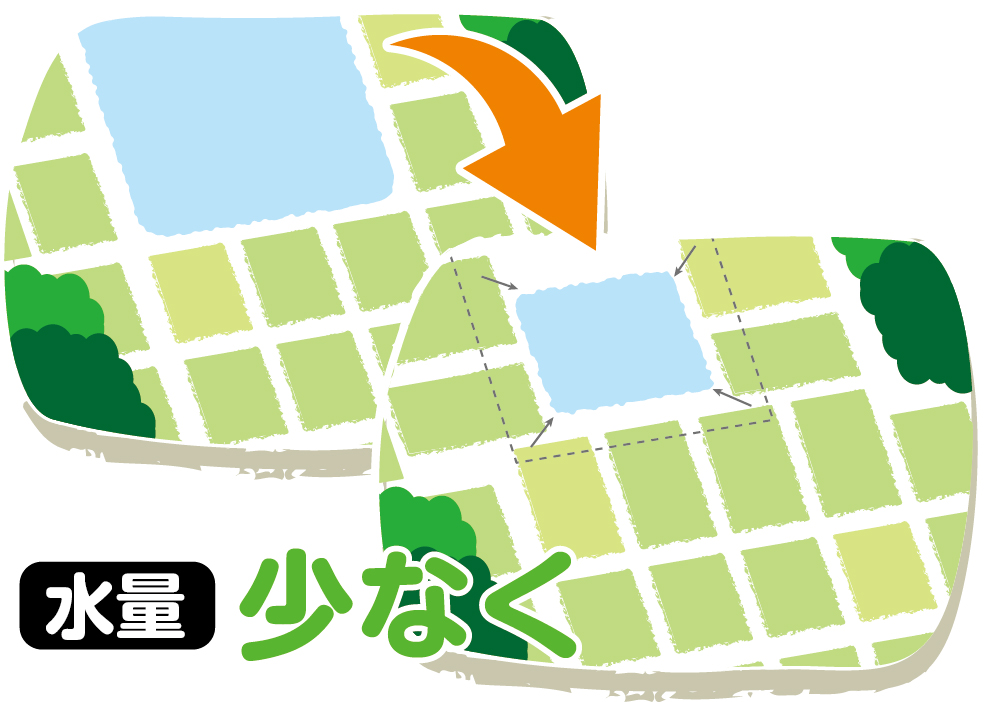

- 大切な土地の有効活用が図れます
- 肥料や農薬が節約できます
- 環境保全にも役立ちます
- 維持管理がカンタン

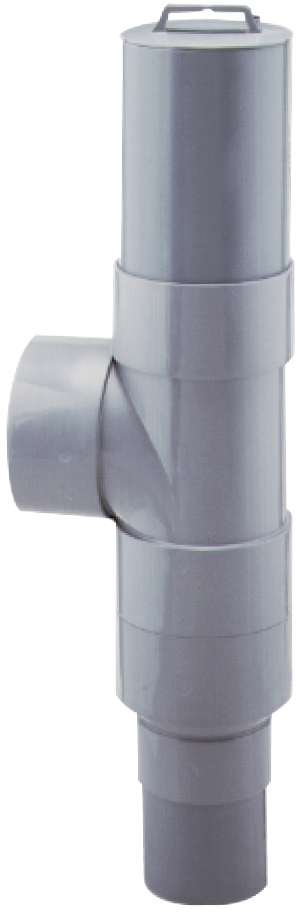

コップスユニット
用水も排水も1ヶ所でラクラク管理。

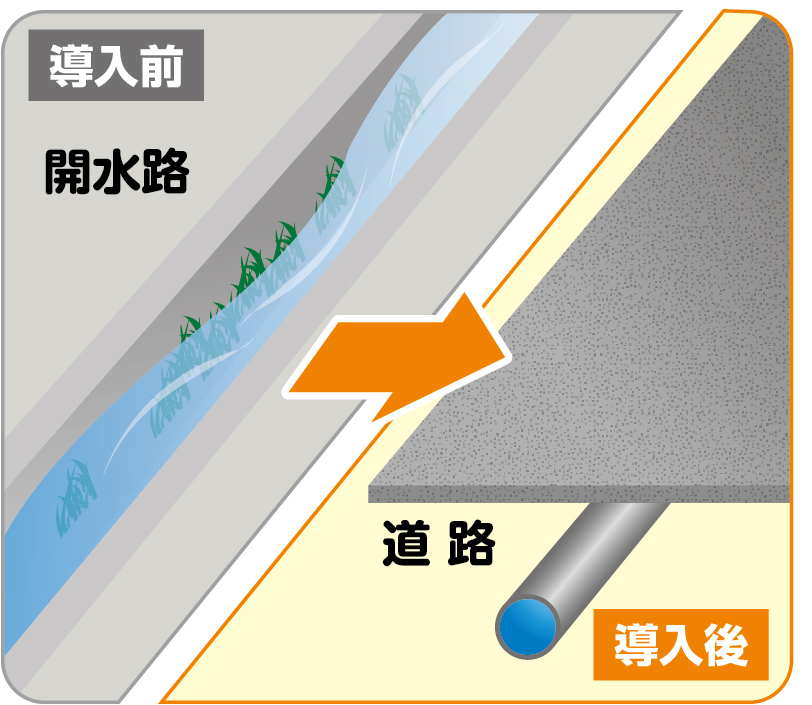

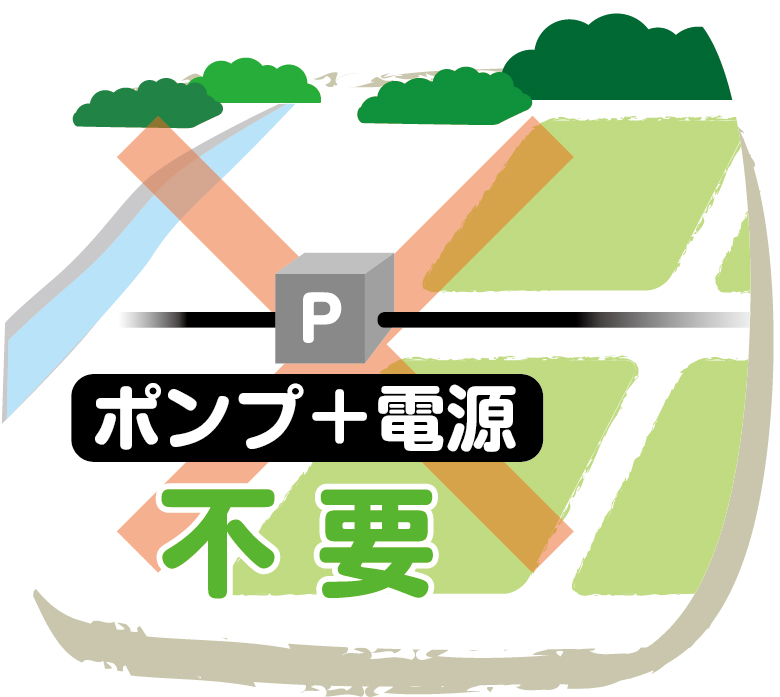

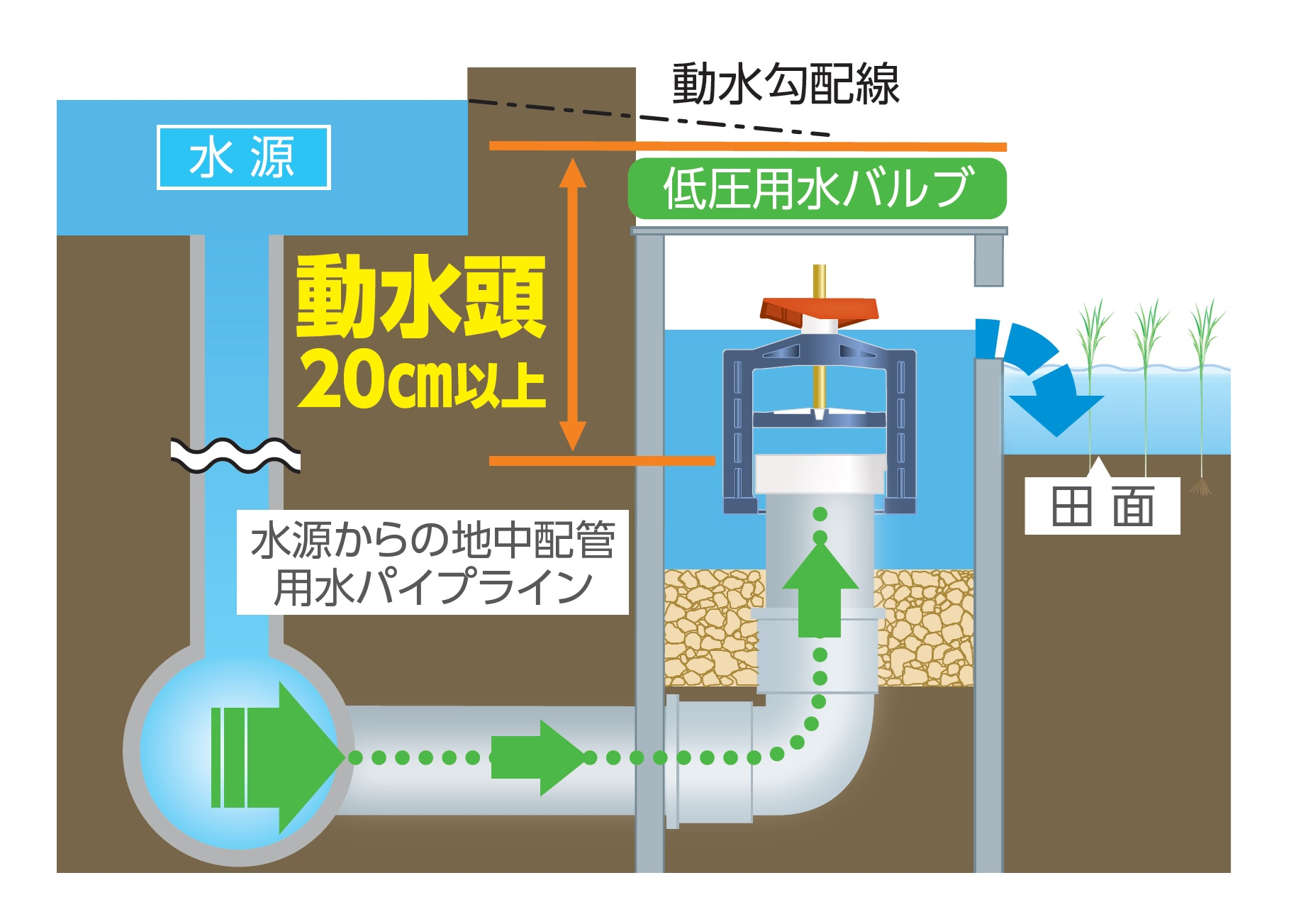

自然圧パイプライン
用排水ラインをローコストでスピーディに構築。

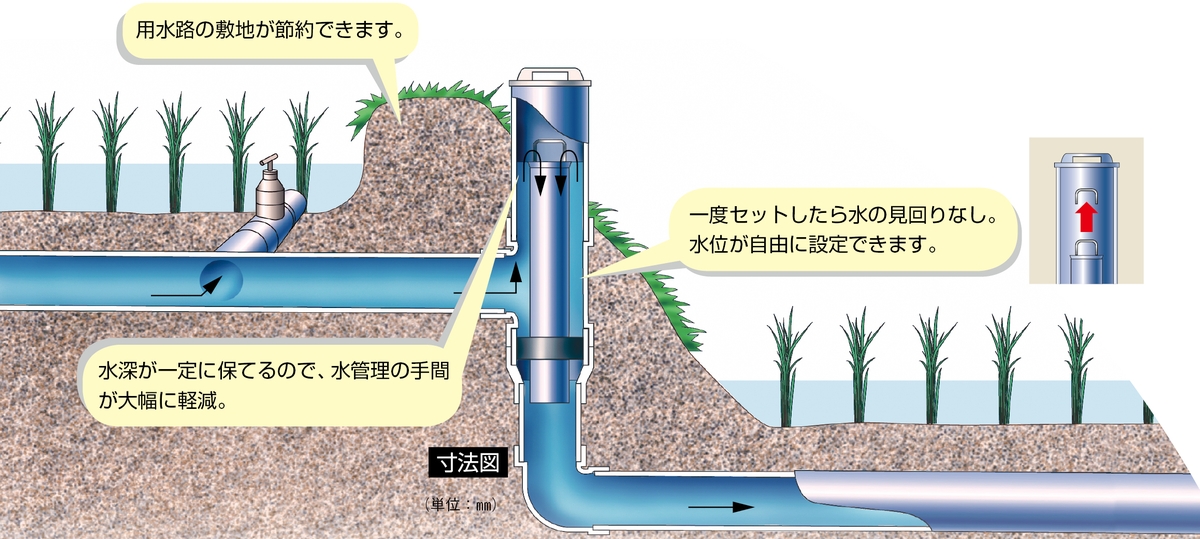

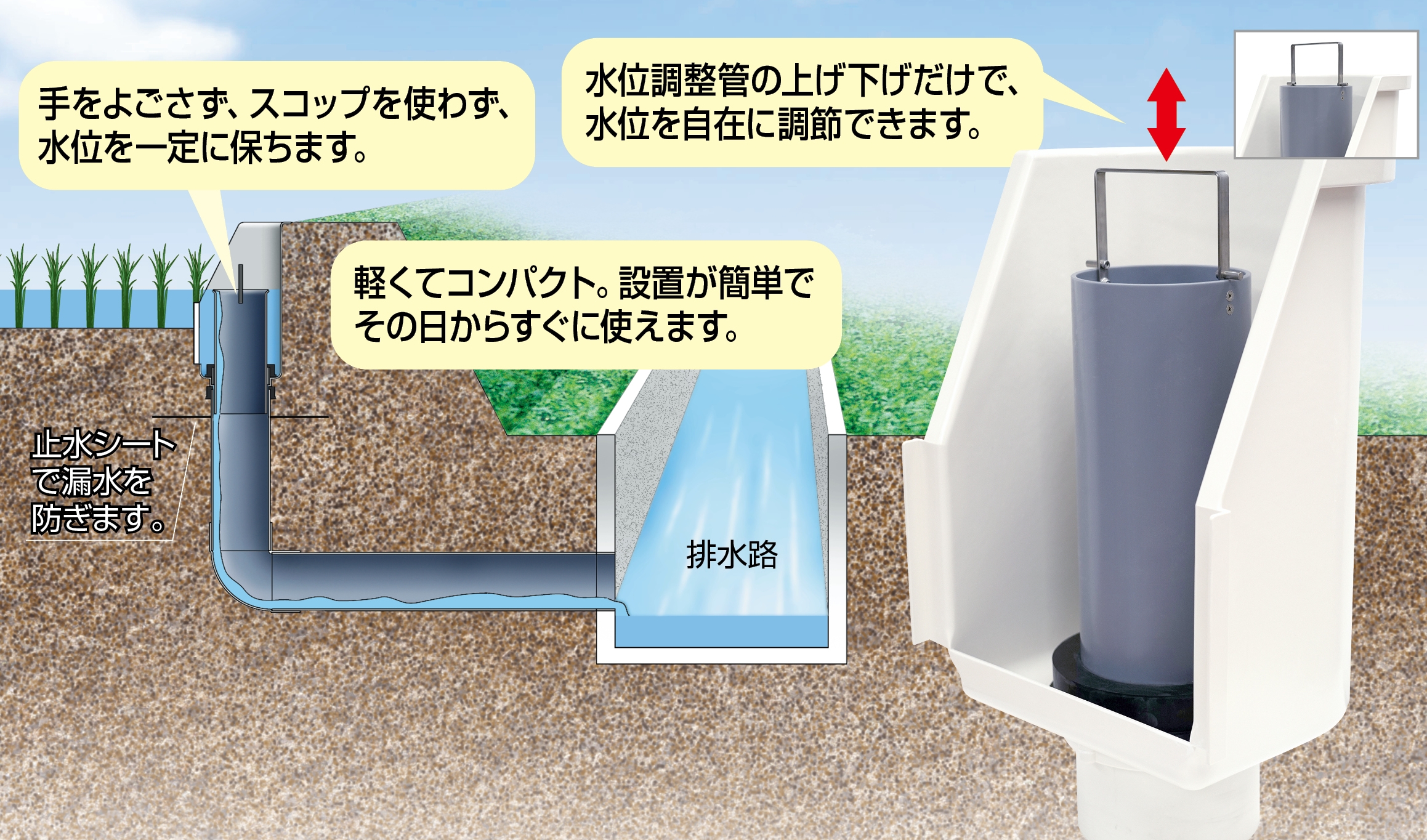

排水調節器
ふかみずくんI型
木板や土のうで排水調整するロスを「ふかみずくんI型」がスマート管理。単独でも設置できます。
ふかみずくんII型
排水調節と水の再利用が同時にできます。
コップスユニットミニのご紹介
自然圧パイプラインを30aの圃場で実現。 水管理システムをスピーディに構築します。
施工例
平坦地・大圃場
平坦地・大圃場においては「コップスユニットB型」が標準仕様です。また、コップスユニット設置側の反対側に排水調節器「ふかみずくんI型」を設置した排水ラインを設け、落水期のすみやかな排水を促します。
※長辺長150m以上、面積0.5ha以上の場合、コップスユニットとふかみずくんI型の両方を設置します。
平坦地・小圃場
小圃場においては「ふかみずくんI型」を省くことができます。
※長辺長150m未満、面積0.5ha未満の場合、コップスユニットのみの設置となります。
傾斜地
傾斜地圃場においても「コップスユニットB型」でパイプラインを構築できます。山間部の傾斜地で、給水源がため池の場合および地区外の排水を受け持つ排水路がある場合は、「コップスユニットC型」と排水調節器「ふかみずくんI型」を組合せて設置し、水の有効利用を図ります。
棚田
棚田には排水調節と水の再利用が同時にできる、棚田用排水調節器「ふかみずくんII型」を用い、パイプラインを構築します。

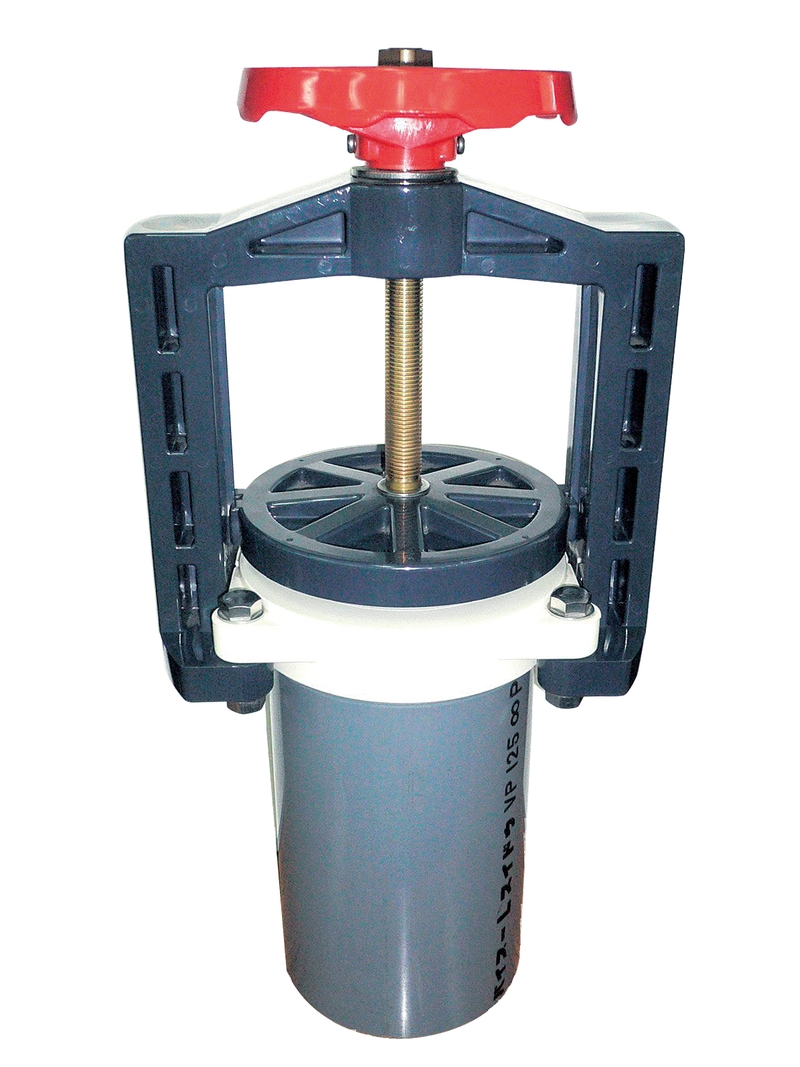

多機能型給水栓 エアダスバルブ
給排気作用と散水栓による多目的利用がができる給水栓
エアダスバルブは、給水、流量調整、給水停止にくわえて排気、吸気、さらには、散水栓による小規模ホースかんがい、農機具洗浄などができる多機能型給水栓です。
※給水栓や配管は製品に含みません。
６つの特長
- 排気作用があります
- 吸気作用があります
- バルブの開閉が容易
- メンテナンスが容易
- 散水栓が付けられます
- 流量特性に特長があります
