熱膨張耐火材
給排水・冷温水・冷媒管用 フィブロック・冷媒管用パテレスキット(熱膨張耐火材 区画貫通用テープ)

- #【建設関連】脱炭素・LCA、社会課題解決『サステナビリティ貢献製品』
国土交通大臣認定品・(一財)日本消防設備安全センター評定品

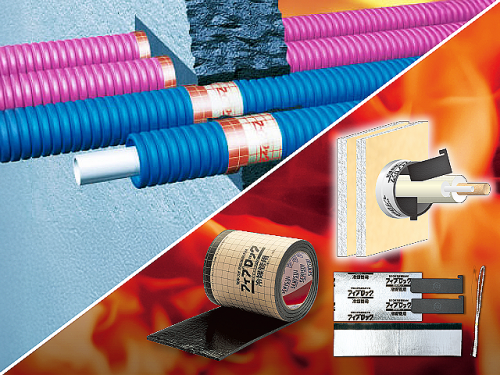

【熱膨張耐火材 フィブロック(Fiblock)】

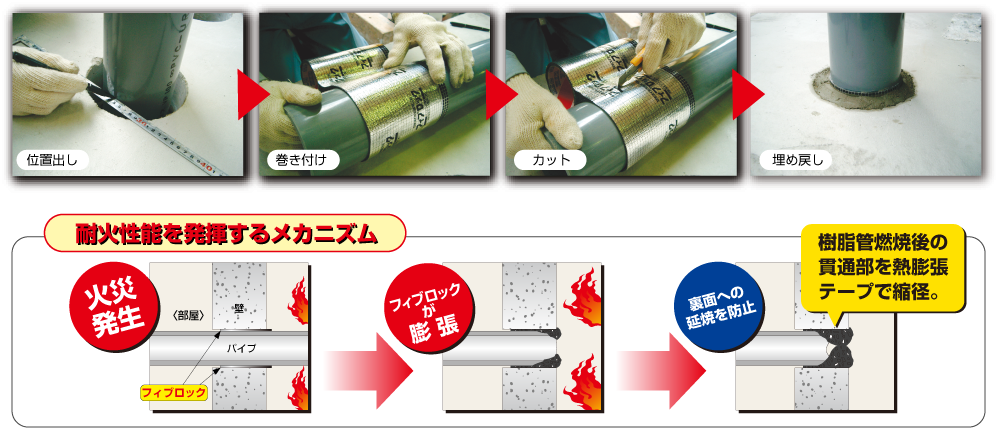

火災発生時、熱によりフィブロックが膨張することで、区画貫通部を閉塞させ裏面への延焼を防止するプラスチック系耐火材料です。
配管が区画貫通する部分にフィブロックを1巻きするだけの簡単な作業で、スピーディーに区画貫通処理を行えます。
【フィブロック 冷媒管用パテレスキット】
火災発生時に膨張、貫通部に高断熱層を形成。延焼を防止します。
冷媒配管が区画貫通する箇所へフィブロック(スリーブ・スティック・カバー材)を設置するだけで、パテ不要・鋼製スリーブレスを実現。
従来品より区画貫通処理にかかる施工時間を大幅に短縮します。
フィブロックカタログ(給排水用/冷媒配管用)
ツールコード:05145
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
建築設備用エスロンパイプ設計積算価格表2025年度版(2025年5月7日価格改定)
ツールコード:05661 [pdf](13,042.25 KB)
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
フィブロック承認図(給排水用/冷媒配管用)
ツールコード:-
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
フィブロック取扱説明書(給排水用/冷媒配管用)
ツールコード:-
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
フィブロックウェビナー講習会「防火区画や建築基準法の基礎」
ツールコード:-
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

上記画像をクリックすると、認定・評定書をダウンロードいただけるページに移動します。
製品情報
給排水・冷温水・冷媒管用 フィブロック
フィブロック(Fiblock)とは?
積水化学が開発したシート状のプラスチック系耐火材料です。200℃以上の加熱で膨張し火災発生と同時に高断熱層を形成。炎の侵入を防ぎます。

特長
- 管に巻くだけで防火区画処理ができます。
- 用途に合わせて各種配管・各サイズに対応します。
- 国土交通大臣認定および(一財)日本消防設備安全センター評定を取得しています。
フィブロックのラインアップ
品名 | 用途 | 品番 | 巻長さ | |
---|---|---|---|---|
フィブロックさや管用 | 壁・床共用 | TBBZ001 | 2.0m | |
フィブロック塩ビ管用 | 床用 | TBCZ001 | 1.5m | |
フィブロック塩ビ管用 | 壁用 | TBCZ002 | 1.5m | |
フィブロックエスロハイパーAW用 | 呼び径20~75用 | 壁・床共用 | FIBAW | 1.5m |
呼び径100以下用 | FIBAW1H | 0.42m | ||
呼び径200以下用 | FIBCH2H | 1.0m(2枚) | ||
雨水ハイパーRD用 | 壁・床共用 | FIBCH2H | 1.0m(2枚) | |
フィブロッククウチョウハイパーCH用 | 壁・床共用 | FIBCH2H | 1.0m(2枚) | |
フィブロック保温材付スーパーエスロメタックス用 | 壁・床共用 | FIB-FC | 1.3m |
※クウチョウハイパーCHには、エスロハイパーAW用の呼び径200以下用をご使用ください。

フィブロック1巻きあたりの施工箇所数(サイズ別)
さや管用
さや管
呼び径 | Φ22 | Φ25 | Φ28 | Φ30 | Φ36 |
---|---|---|---|---|---|
箇所数 | 20 | 18 | 17 | 16 | 14 |
コルゲートウォーム
呼び径 | Φ10 | Φ13 | Φ16 | Φ20 |
---|---|---|---|---|
箇所数 | 20 | 18 | 16 | 14 |
エスロペックスCV
呼び径 | Φ10 | Φ13 | Φ16 | Φ20 |
---|---|---|---|---|
箇所数 | 26 | 26 | 22 | 18 |
塩ビ管用
塩ビ管
呼び径 | Φ13 | Φ16 | Φ20 | Φ25 | Φ30 | Φ40 | Φ50 | Φ65 | Φ75 | Φ100 | Φ125 | Φ150 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
箇所数 | 22 | 18 | 16 | 13 | 11 | 9 | 7 | 6 | 5 | 4 | 3 | 2 |
ACドレンパイプ
呼び径 | Φ20 | Φ25 | Φ30 | Φ40 | Φ50 | Φ65 |
---|---|---|---|---|---|---|
箇所数 | 13 | 11 | 9 | 7 | 6 | 5 |
エスロハイパーAW用
呼び径20~75用
呼び径 | Φ20 | Φ25 | Φ30 | Φ40 | Φ50 | Φ65 | Φ75 |
---|---|---|---|---|---|---|---|
箇所数 | 15 | 12 | 10 | 9 | 7 | 6 | 5 |
呼び径100以下用
呼び径 | Φ100 |
---|---|
箇所数 | 1 |
呼び径200以下用
呼び径 | Φ125 | Φ150 | Φ200 |
---|---|---|---|
箇所数 | 2 | 2 | 2 |
雨水ハイパーRD用
呼び径200以下用
呼び径 | Φ125 | Φ150 | Φ200 |
---|---|---|---|
箇所数 | 2 | 2 | 2 |
クウチョウハイパーCH用
呼び径200以下用
呼び径 | Φ125 | Φ150 | Φ200 |
---|---|---|---|
箇所数 | 2 | 2 | 2 |
保温材付スーパーエスロメタックス用
保温材付10mm
呼び径 | Φ10 | Φ13 | Φ16 | Φ20 | Φ25 | Φ32 | Φ40 | Φ50 |
---|---|---|---|---|---|---|---|---|
箇所数 | 10 | 10 | 9 | 8 | 7 | 6 | 5 | 4 |
保温材付20mm
呼び径 | Φ10 | Φ13 | Φ16 | Φ20 | Φ25 | Φ32 | Φ40 | Φ50 |
---|---|---|---|---|---|---|---|---|
箇所数 | 7 | 6 | 6 | 5 | 5 | 4 | 4 | 3 |
保温材付25mm
呼び径 | Φ10 | Φ13 | Φ16 | Φ20 | Φ25 | Φ32 | Φ40 | Φ50 |
---|---|---|---|---|---|---|---|---|
箇所数 | - | 5 | 5 | 5 | 4 | 4 | 3 | 3 |
保温材付30mm
呼び径 | Φ10 | Φ13 | Φ16 | Φ20 | Φ25 | Φ32 | Φ40 | Φ50 |
---|---|---|---|---|---|---|---|---|
箇所数 | - | - | - | 4 | 4 | 3 | 3 | 3 |
冷媒管用
1開口部に2本の被覆銅管が貫通する場合(保温材厚:ガス管10mm、液管10mm)
ガス管 | 液管 | 箇所数 | |
---|---|---|---|
配管の組合わせ例1 | Φ28.58 | Φ15.88 | 3箇所 |
配管の組合わせ例2 | Φ50.80 | Φ25.40 | 2.5箇所 |
1開口部に3本の被覆銅管(3管式)が貫通する場合(保温材厚:ガス管10mm、液管10mm)
吸入ガス管 | 吐出しガス管 | 液管 | 箇所数 | |
---|---|---|---|---|
配管の組合わせ例1 | Φ19.05 | Φ15.88 | Φ9.52 | 2.5箇所 |
配管の組合わせ例2 | Φ38.10 | Φ31.75 | Φ19.05 | 2箇所 |
冷媒管用フィブロックは(一財)日本消防設備安全センターの評定を取得しておりませんのでマンション等の共住区画の貫通部にはお使いいただけません。

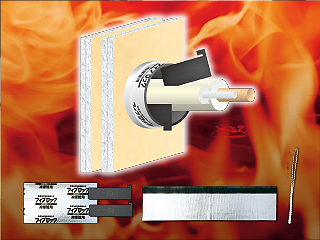

フィブロック冷媒管用パテレスキット
冷媒管用パテレスキットとは?
フィブロック区画貫通用テープ同様に、火災発生時にパレテスキットが膨張し、貫通部の高断熱層を形成することで、延焼を防止します。
冷媒配管が区画貫通する箇所へ「フィブロック冷媒管用パテレスキット(スリーブ・スティック・カバー材)」を設置するだけで、パテ不要・鋼製スリーブレスを実現。
従来品より区画貫通処理にかかる施工時間を大幅に短縮します。
※本製品は(一財)日本消防設備安全センターの評定を取得しておりませんのでマンション等の共住区画の貫通部にはお使いいただけません。

簡単施工
- フィブロックのスリーブとスティックを配置するだけの簡単施工です。
- 開口部へのパテ等の充填が不要です。
- 中空壁、片壁等施工時に鋼製スリーブが不要です。
高い利便性
- 壁、床片側からの施工で作業は完了します。
- 4ラインナップ(75、100、125、150)で様々な開口径に対応できます。
- 1キット / 1開口の使い切りです。
標準施工方法 : 壁(丸穴)の場合<国土交通大臣認定番号:PS060WL-0769(RC/ALC・中空壁)>

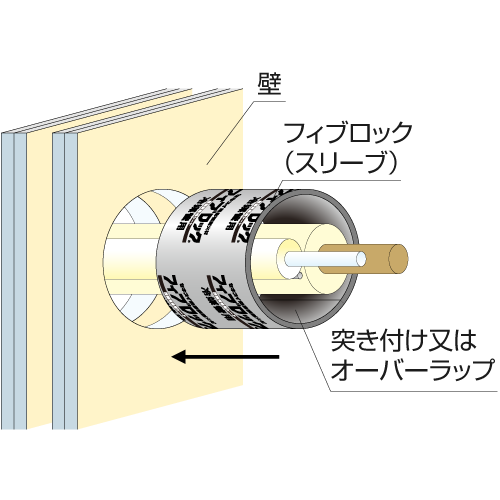

1.フィブロック
(スリーブ)の設置

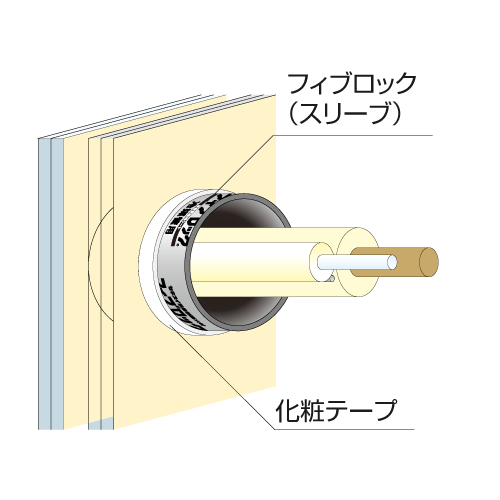

2.化粧テープの設置

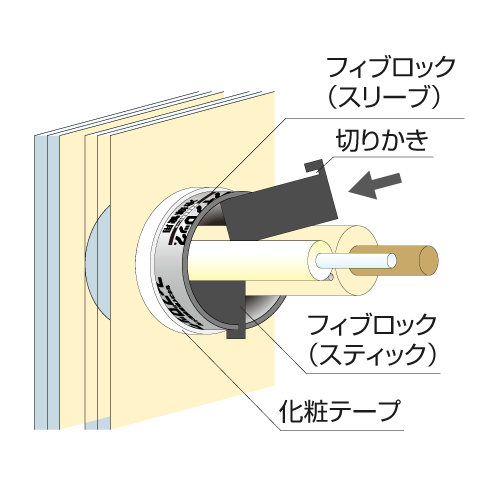

3.フィブロック
(スティック)の設置

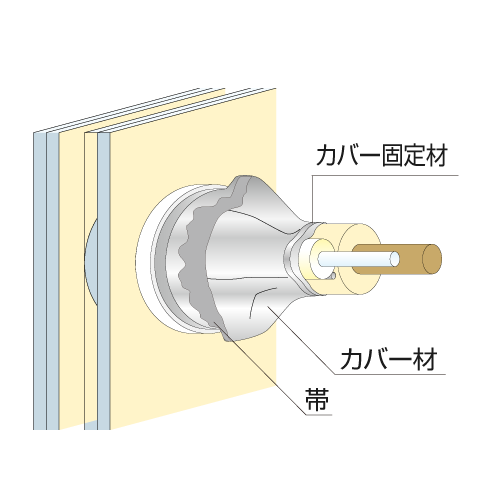

4.カバー材の設置

適用管種
種類 | スペック |
---|---|
冷媒管(保温材厚み20mm以下) | 銅管 外径φ38.10mm以下 |
冷媒管(保温材厚み20mm以下) | アルミ管 外径φ40mm以下 |
ケーブル | 3.5mm2×4C以下 |
ドレン用排水管 ACドレンパイプ | 呼び径50以下 |
その他仕様
種類 | スペック |
---|---|
鋼製スリーブ(床のみ) | 厚さ0.3mm以上 |
鋼製スリーブ(床のみ) | 外径φ163mm以下 |
占積率 | 62.3%以下(62.8%以下※) |
※床施工時に鋼製スリープをモルタルで埋め戻す場合
冷媒管用パテレスキット施工手順動画
冷媒管用パテレスキット : 床貫通処理の施工手順

冷媒管用パテレスキット : 壁貫通処理の施工手順

※ACドレンパイプ呼び径25以外が貫通する場合の適合表はこちら
