サイフォン式雨水排水システム
エスロン雨水ハイパーRD
サイフォン式雨水排水システムは、[雨水ハイパーRD][アウトレット][設計]の３つから構成されています。
お客様のニーズに合わせ物件設計段階から、ご提案をいたします。

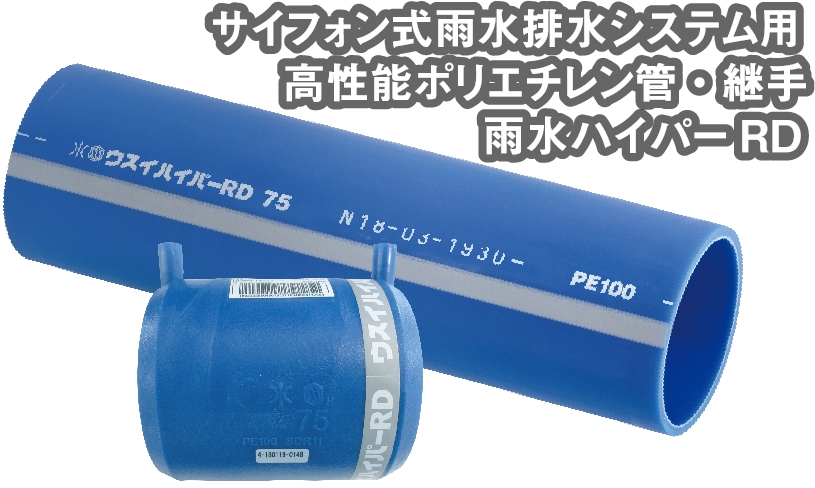

[雨水ハイパーRD]

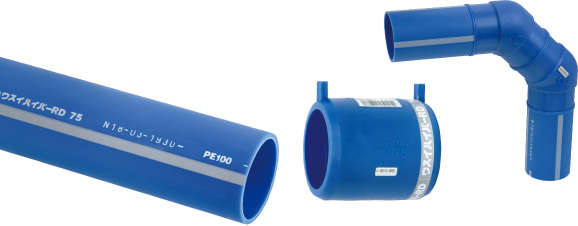

本システム専用の樹脂管です。
腐食せず、軽量で施工性に優れます。

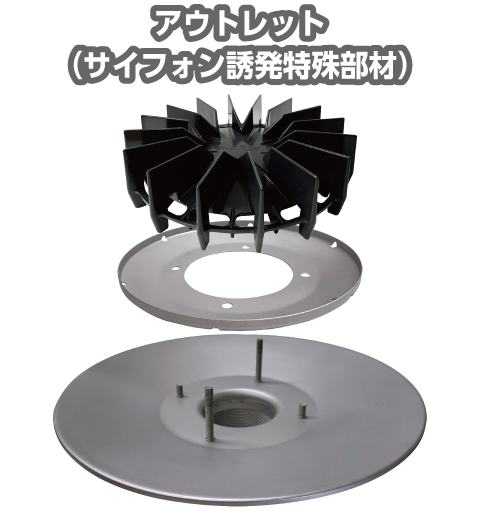

[アウトレット]

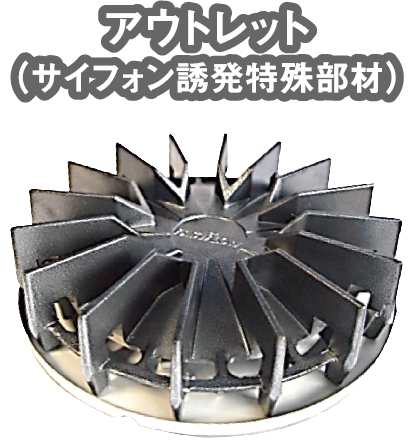

本システム専用のルーフドレンです。
本品によりサイフォンを誘発させます。
[設計]

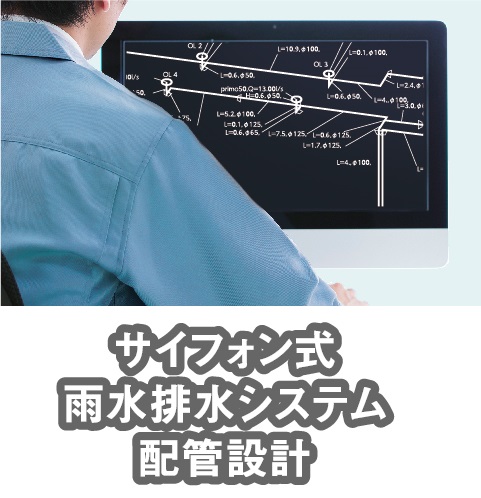

配管口径・経路など、ご要望に応じた最適な配管設計をご提案します。
- 資料ダウンロードはこちら
-
マイフォルダに追加
※ご利用には会員登録が必要です。
製品情報
押せる目次

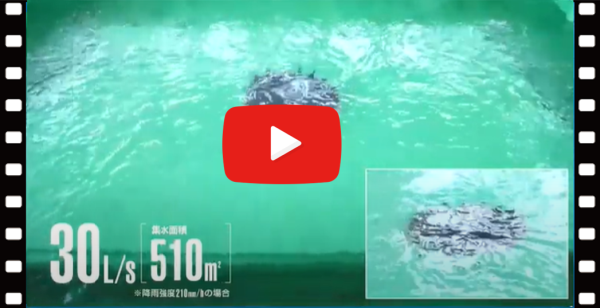

雨水ハイパーRD 紹介動画
紹介動画
一分動画
サイフォン式の原理

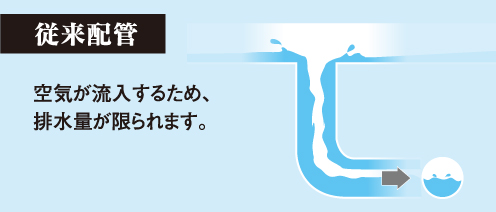

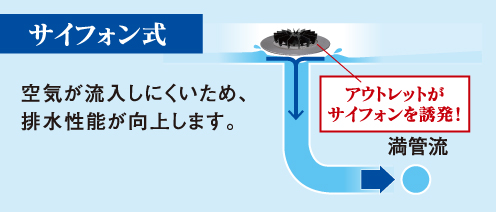

アウトレットにより空気の流入を抑制し、サイフォンを誘発することで排水性能が向上します。
サイフォン式は同一サイズで6倍以上の屋根面積に対応可能。
同一アウトレット（ルーフドレン）サイズ
単独配管の比較
- ※高さ10階規模相当の建物の場合
降雨強度180mm/hの場合

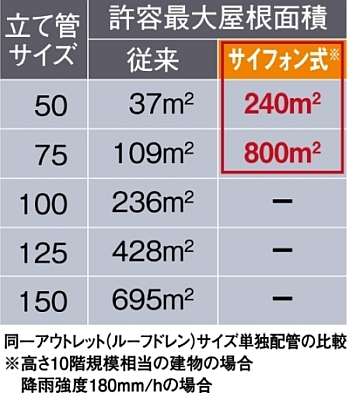

| 立て管 サイズ |
許容最大屋根面積 | |
|---|---|---|
| 従来配管 | サイフォン式※ | |
| 50 | 37m2 | 240m2 |
| 75 | 109m2 | 800m2 |
| 100 | 236m2 | - |
| 125 | 428m2 | - |
| 150 | 695m2 | - |
樹脂管を用いたサイフォン式はCO2排出量削減に貢献。
- ※運搬・施工・使用・廃棄の工程は評価対象外です。
- ※材質別質量は規格値・当社試算値を採用しています
- ※当社製品ではない比較品は公開情報から類推した参考値であり、製造プロセスのデータ収集は行っておりません。
- ※管材製造に起因するCO2排出量は、日本国内最大のLCIデータベース IDEA v.2.3（産業技術総合研究所並びにサステナブル経営推進機構にて開発）を引用しています。

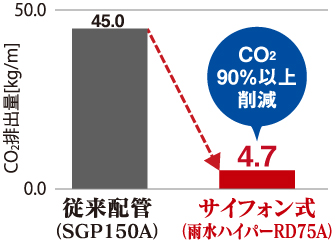

管材製造時のCO2排出量（例）
サイフォン式の特長
高排水能力で意匠性・経済性を向上

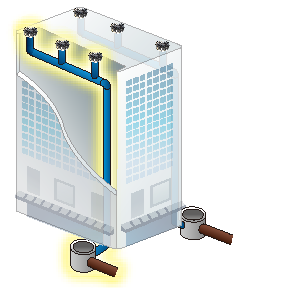

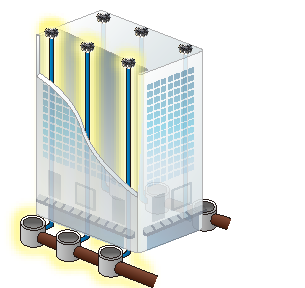

特長1 立て管を集約し本数削減が可能
- 立て管の設計自由度アップ
- スリーブ数基礎貫通数を削減
- 雨水マスの数を削減
特長2 立て管の小口径化が可能
- スリーブ口径縮小
- 重量低減1/15以下

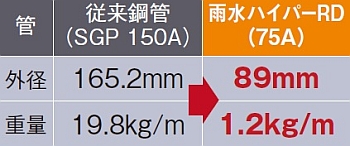

小口径化の例
| 管 | 従来配管 （SGP 150A） |
サイフォン式 （雨水ハイパーRD75A） |
|---|---|---|
| 外径 | 165.2mm | 89mm |
| 重量 | 19.8kg/m | 1.2kg/m |

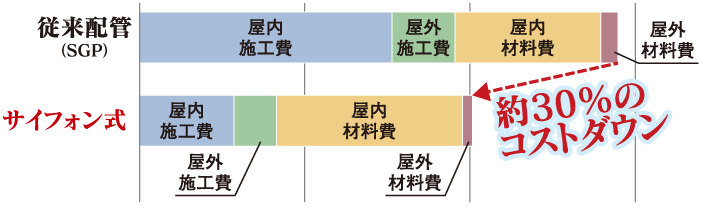

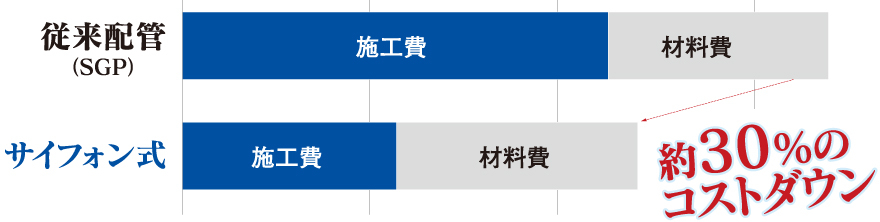

特長3 従来配管と比較してコストダウンを実現
本数削減（特長1） の場合の比較 ※メーカー試算による
屋根面積2000m2,10階規模,設計降雨強度180mm/h
高層物件なら更にメリットが発揮できます
ポリエチレン管の特長
樹脂管で安全・安心な管路を構築

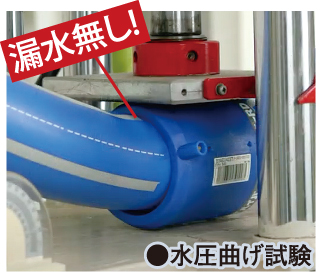

特長1 配管接合部の品質向上

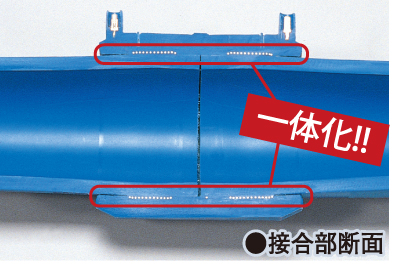

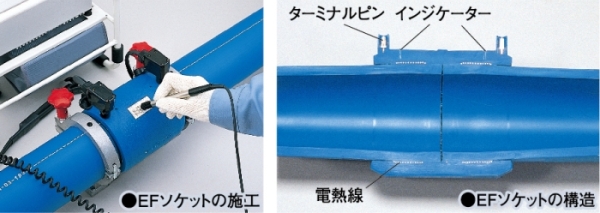

- EF接合※により管・継手が一体化
※継手に内蔵された電熱線に電流を流し、管・継手を融着する方法です。
特長2 管路の長寿命化

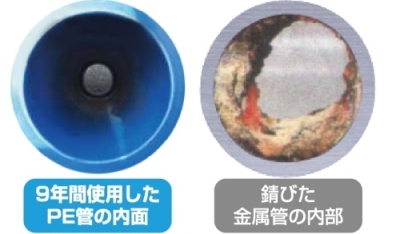

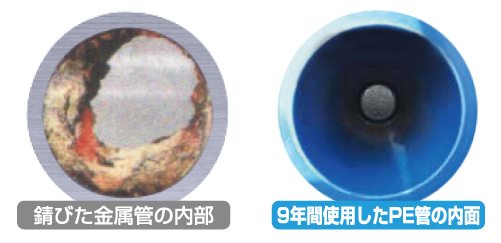

- 腐食しないPE樹脂管※を使用
※ポリエチレンを原料とする管です。給水管などで豊富な実績があります。
特長3 配管の施工性向上

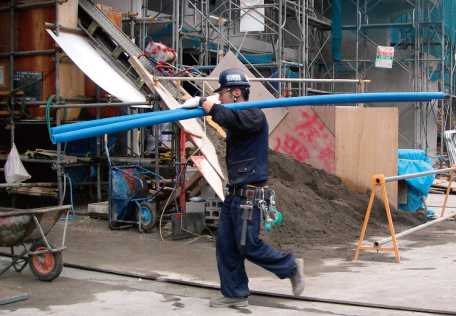

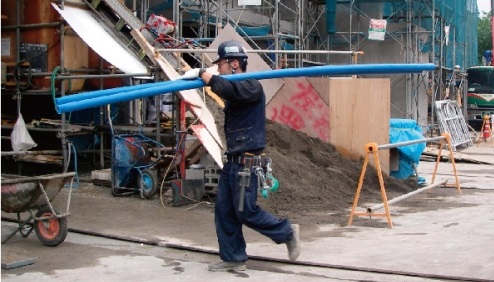

- 軽量かつ柔軟な樹脂管
- 接合に特殊な技能不要
