大型高排水システム（大型建物用雨とい）
大型高排水システム（大型建物用雨とい）
- #【建設関連】脱炭素・LCA、社会課題解決『サステナビリティ貢献製品』

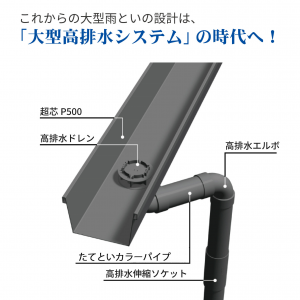

工場や倉庫などに使われる大型建物用雨とい「超芯V・Pシリーズ」と「カラーパイプ」を組合せ、さらに専用部材の使用によりサイフォン現象の連続発生を実現した新システムです。
「大型高排水システム」は、排水能力を最大限に高めることで【経済性】・【施工生産性】・【意匠性】のメリットをご提案いたします。
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
製品情報
押せる目次
チェックポイント
排水能力

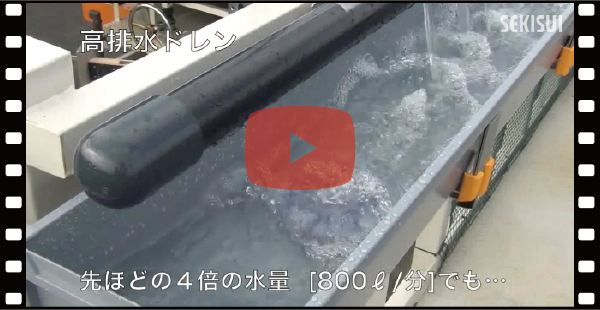

大型高排水システム 排水デモ動画
特長
高排水システム専用部材
- ■高排水ドレン
- 積水化学の独自技術により、吸気を抑え、竪といへの流入性を確保したドレンです。
- ■高排水エルボ
- 従来の90°大曲エルボ（LL）の滑らかな排水性を確保しつつ、90°エルボ（DL）のようなコンパクトな形状に近づけたエルボです。
- ■高排水伸縮ソケット
- 従来の伸縮ソケットの嵌合寸法と形状を見直し、止水性を向上させた伸縮ソケットです。
- ■貫通ドレンNEW
- 庇用軒といの複雑な施工を無くす軒とい貫通部の専用部材です。設計の自由度を高め、漏水のリスクも抑えます。

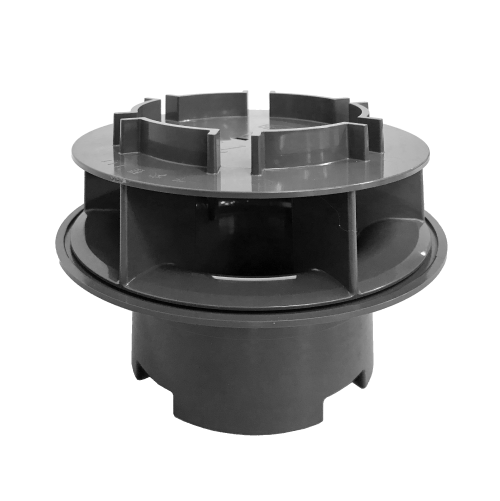

高排水ドレン

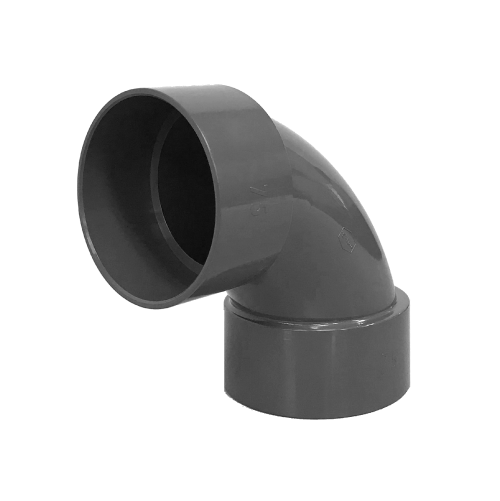

高排水エルボ
高排水伸縮ソケット

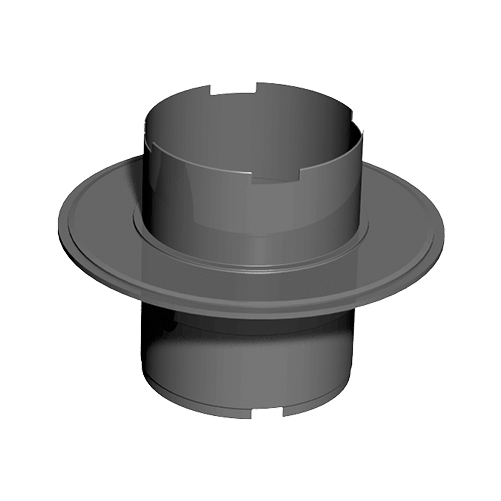

NEW貫通ドレン

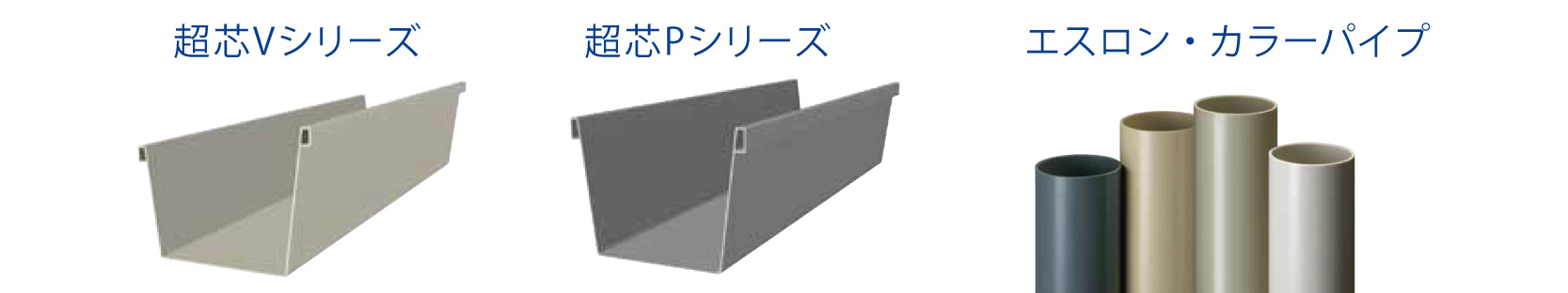

軒とい「超芯」/竪とい「エスロン・カラーパイプ」
- ■軒とい「超芯」
- 超芯は【PET超延伸シート】を芯材に採用した樹脂製雨といの常識をこえる「強度」と「伸縮性」を実現した軒樋です。
- 【超芯Vシリーズ】
- 下から見上げた時にスクウェアな美しさを発揮する前高デザインの雨といです。
- 【超芯Pシリーズ】
- 両耳部が同じ高さのシンプルなデザインで折版屋根に最適な雨といです
- ■竪とい「エスロン・カラーパイプ」
- 豊富な品揃えと幅広いサイズ展開で、雨といの機能だけでなく、建物のアクセントとしてデザインの可能性を広げ、美観をさらに向上させます。
メリット
メリット1 - 経済性
施工性の向上、使用材料の減少による現場施工の工期短縮に伴い、トータルコストが削減できます。
モデルケースを想定した経済比較

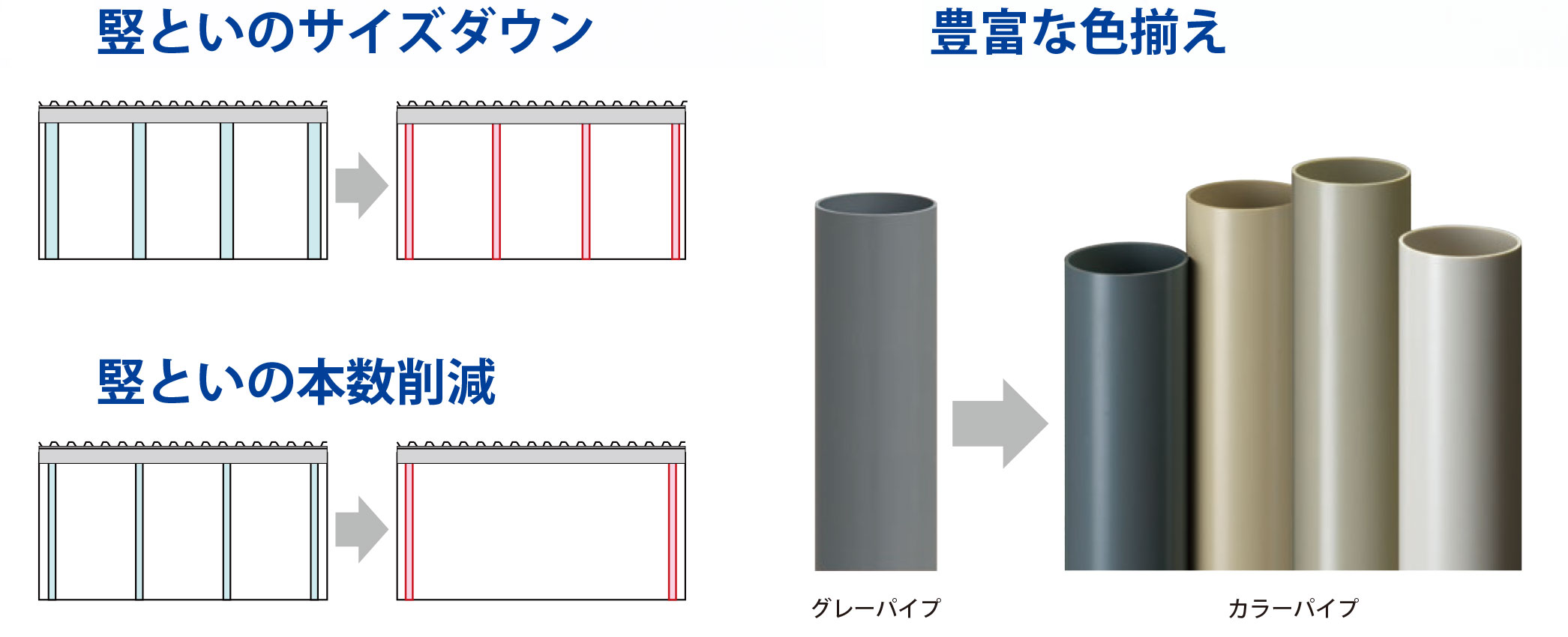

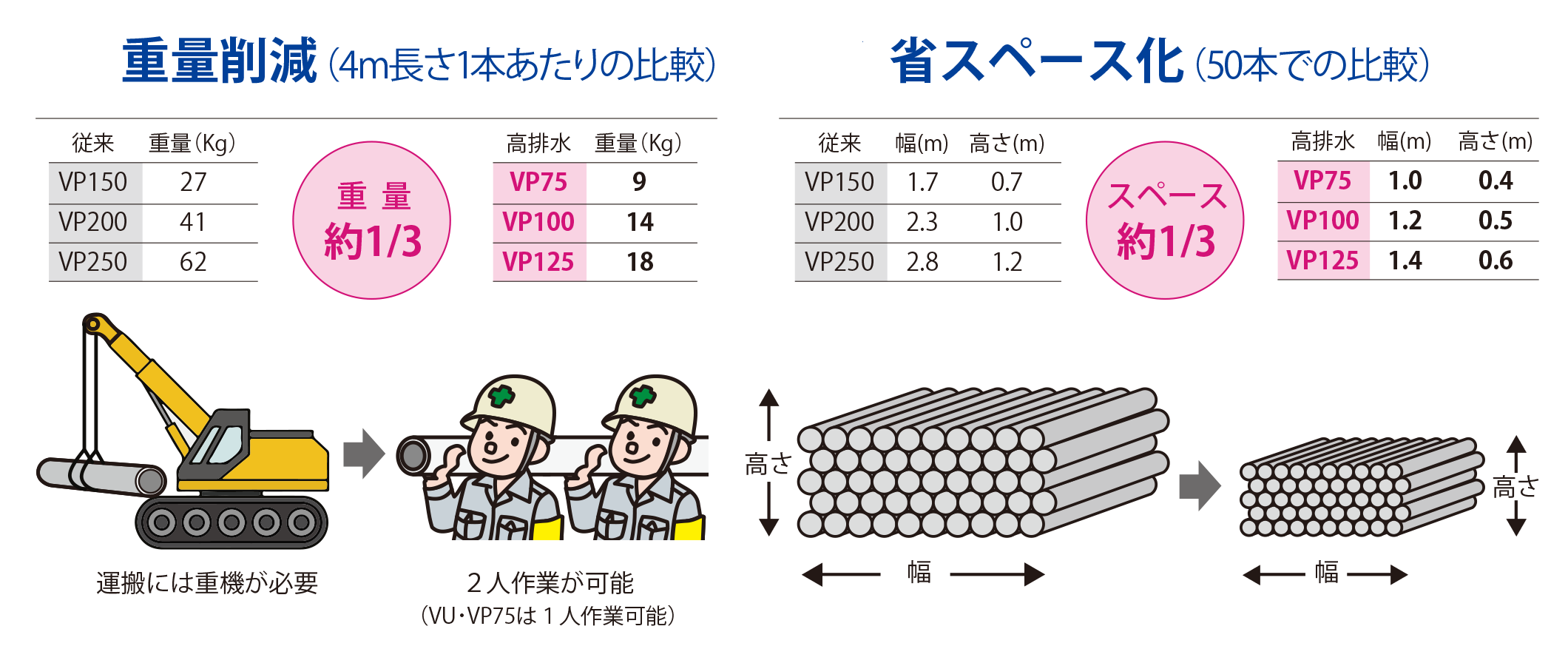

メリット2 - 施工生産性
竪といサイズダウンで軽量化。施工性が向上し、現場保管や運搬時のスペース削減にも貢献します。
メリット3 - 意匠性
大型高排水システムに変更することで、外観もすっきり。豊富なバリエーションで外壁と調和させます。

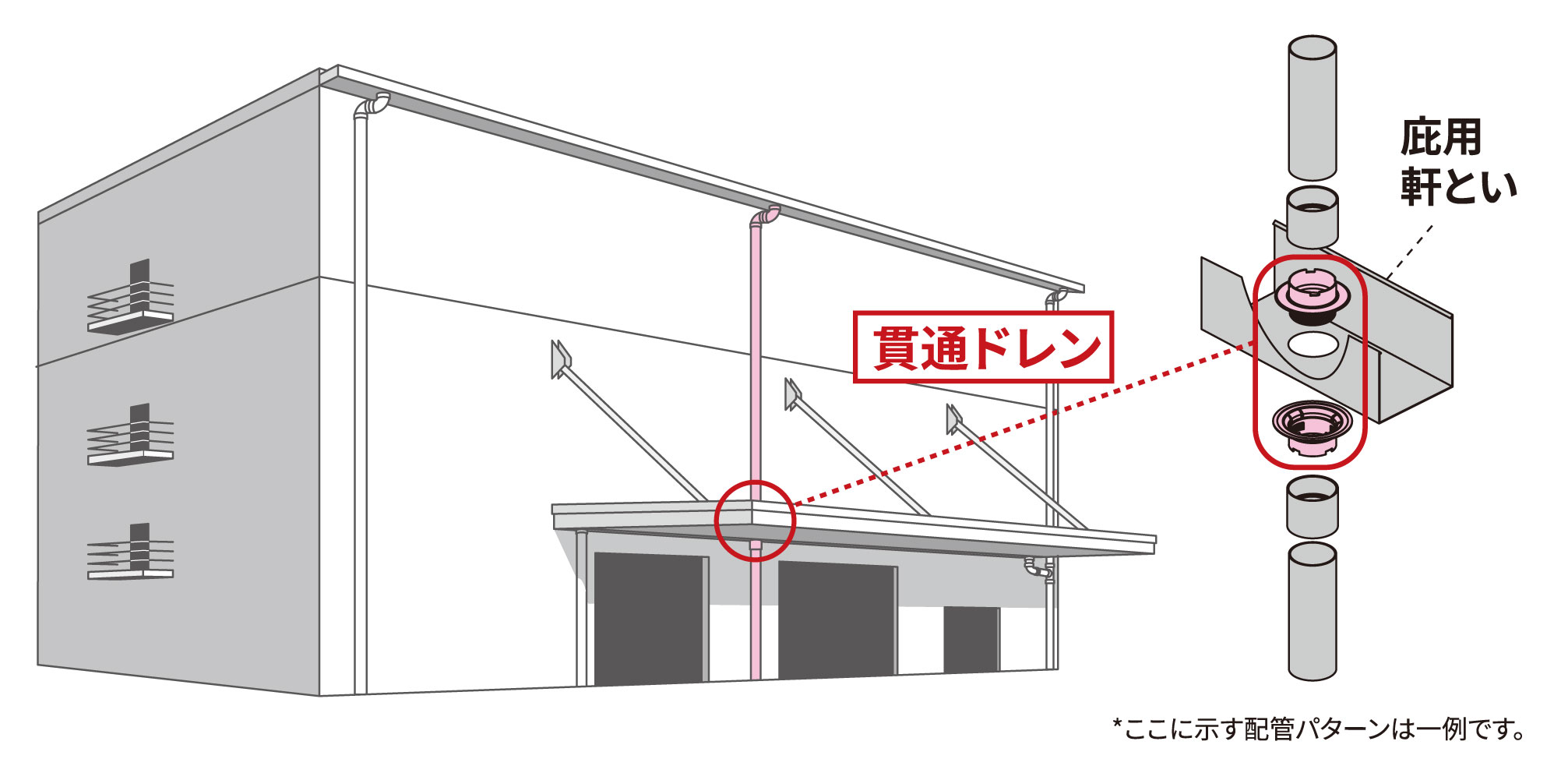

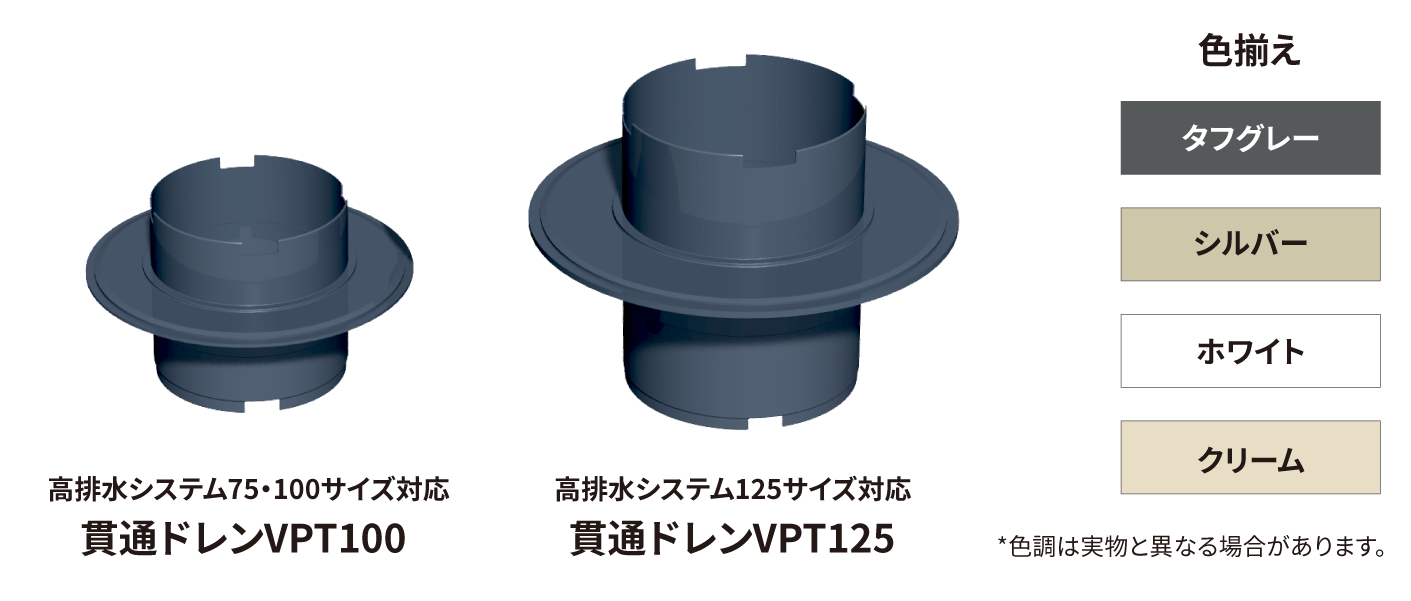

軒とい貫通部の専用部材「貫通ドレン」NEW
施工性の改善
漏水リスクの低減
設計自由度の向上

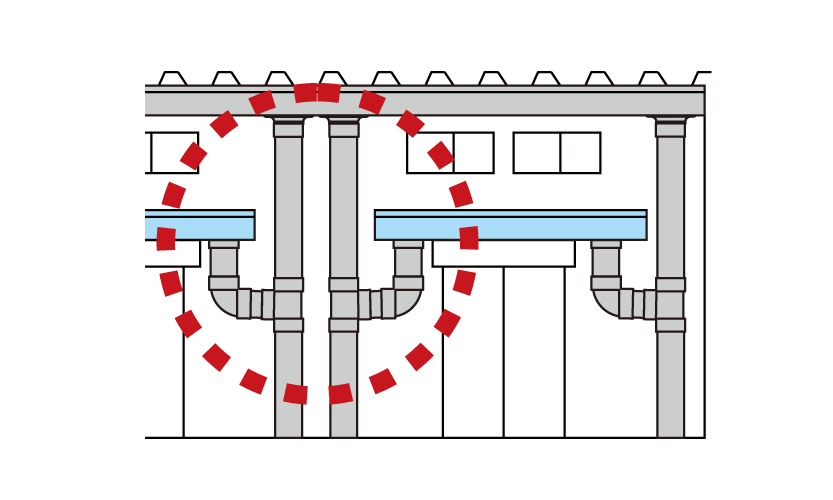

これまでは
竪とい長さを確保するには、庇部を通過させる位置で庇用軒といを区切るなど複雑な施工が必要でした。
庇があることにより、高排水システムの性能発揮に必要な竪とい長さを確保できないことがありました。

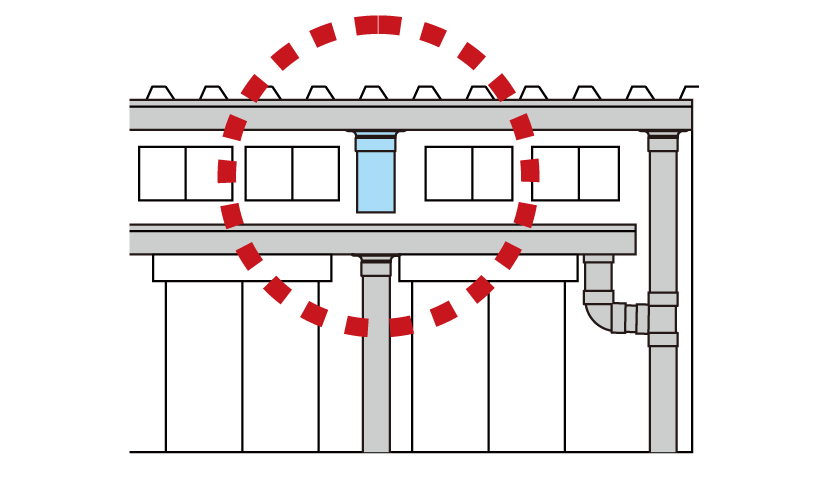

貫通ドレンがあると
庇用軒とい部の複雑な施工も無くなり、施工時間の短縮や水漏れリスクの低減につながります。
大屋根の竪といが庇用軒といを貫通することが可能となり、高排水性能発揮に必要な長さを確保できます。
