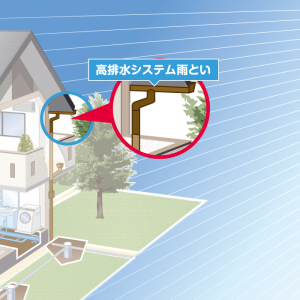

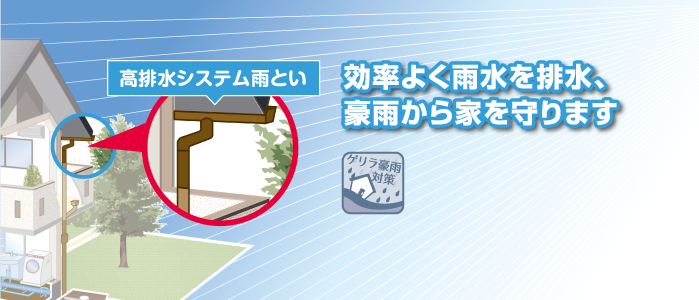

【エスロン高排水システム雨とい】
サイフォン現象により、効率よく雨水を排水。
ゲリラ豪雨にも対応します。

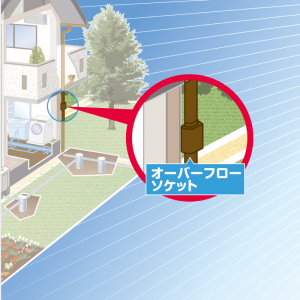

【エスロンオーバーフローソケット】
ゲリラ豪雨時の雨水オーバーフローを竪といで処理。バルコニーの冠水、居室への侵入を防ぎます。
- 資料ダウンロードはこちら
-
マイフォルダに追加
※ご利用には会員登録が必要です。
製品情報
押せる目次
戸建住宅向け高機能雨とい エスロン高排水システム雨とい
高排水システムでない場合
軒といから溢れだした雨水が軒先を痛めます。
高排水システムの場合
たてといに設置した高排水用ソケットやじょうごなどの効果により雨水が溜まり、たてといが満管になったときサイフォン現象が発生、のきといから溢れる前に排水することで軒先を痛めません。
高排水システムの排水能力は
従来の雨といにくらべて排水能力が1.2倍向上
ラインアップ
ユニシェイプURT60BL対応
戸建住宅向けオーバーフロー処理たてとい エスロンオーバーフローソケット
仕様
部品構成
排水の仕組み
排水阻害時：降雨強度160mm/hr（107L/min）までオーバーフロー排水可能 ※投影面積40ｍ2
通常排水時

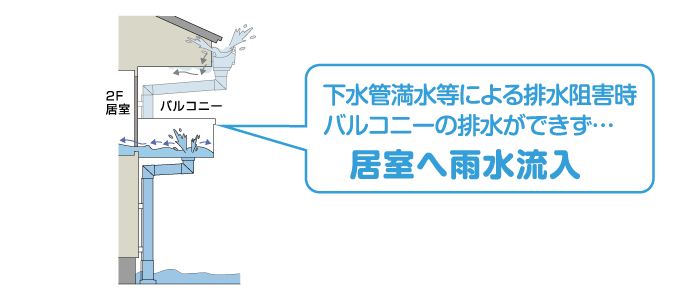

排水困難時
オーバーフロー開口部から雨水を外側に排水することで、たてとい内水位の上昇を防ぎます。

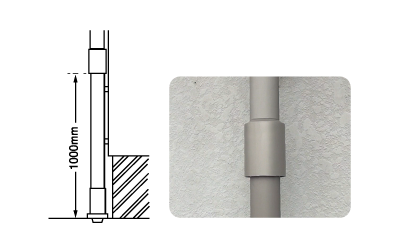

施工位置
設置位置はＧＬより1000mmを推奨
住宅配管を損なわないスリムな設計
支持具の出寸法は、既存設定通りです。
ラインアップ
ユニシェイプたてとい URT60BL対応
