バルブとは

流体搬送(液体、気体など)を伴う工場にお勤めなら、日々、沢山のバルブをご覧になられていることでしょうが、そうでない場合、バルブと呼ばれている装置を目にする機会は殆どないのではないでしょうか。
しかし、水道の蛇口(給水栓)やガスの元栓なら生活の一部といって良いほどに親しみ深い存在なのでは ? いえ、水道の蛇口やガスの元栓もその構造、目的ともにバルブの仲間なのですが、蛇口やガスの元栓のように配管の末端で流体の放出量を制御しているものを「栓」、配管の途中にあって流量の調整や流体の流れを止めるものを「バルブ」と呼んで区別しているのです。
もし本物のバルブを見たいと思われるなら、貴方の家の量水器(水道メーターのBOX)の蓋を開けてみてください。メーターの側に小さなバルブがあって、水漏れなどのメンテナンスに備えることができるようになっています。
そう、工場のプラント配管などに使われているバルブも量水器内のバルブや蛇口と同じ役割を担っているのですが、流体によって性質が異なり、流体制御の目的もまた様々なだけに、そこで使われるバルブの種類やサイズは数多くあります。
では、我々の生活に欠かせないバルブの一端を積水化学のプラスチックバルブとともに紹介させていただきます。

  • 電話でのお問い合わせ
  • メールでのお問い合わせ

クエスチョンポイント

どう違う?金属バルブとプラスチックバルブ

日本で初めて金属バルブが製造されたのは、明治時代。近代化にともない、工場や水道、ガス配管で需要が高まりました。
金属バルブは耐熱性や強度に優れますが、耐食性、耐薬品性が低く、強い酸やアルカリを扱う化学工場ではバルブの腐食に悩まされてきました。
プラスチックバルブは、ボディ(弁箱)を硬質ポリ塩化ビニル樹脂(PVC)、ポリプロピレン(PP)、ポリフッ化ビニリデン(PVDF)などの樹脂で成型加工したもので、青銅や鋳物と比較して高い耐食性、耐薬品性、軽量化、長寿命化を実現したバルブです。
その特性を活かし、工業用プラント配管、食品や医療などの衛生面を重視する配管、半導体工場における超純水配管など、高度な機能を求められる分野でのニーズにも対応しています。

手動バルブと自動バルブ

バルブの調節を人の手で行うバルブを手動バルブ(ダイヤフラムバルブ、ボールバルブ、バタフライバルブ、ゲートバルブ、ニードルバルブ、チャッキバルブなど)と呼び、そのバルブの調節を人の手によらず行えるようにしたものを自動バルブと呼んでいます。
自動バルブには、バルブに駆動部(アクチュエーター)を取り付けた他力式のもの(調節弁)と、流体そのものの力で作動する自力式のもの(調整弁)があり、他力式のバルブは駆動部のタイプにより調節弁と電磁弁に分けることができます。

  • 調整弁(レギュレーターバルブ)
    流体そのものの流量や圧力、液位、温度などによって作動する自力式のバルブを調整弁(regulating valve)と呼び、他力式の調節弁(control valve)と区別しています。
  • 調節弁(コントロールバルブ)
    ダイヤフラムバルブやボールバルブ、バタフライバルブなどの手動バルブ本体に駆動部(アクチュエータ)を取り付け、空気圧、電力、油圧などによって作動させるタイプのバルブです。 通常、手動バルブは頻繁に流量調整を行うことはありませんが、プロセス制御が行われている化学プラントなどの現場では頻繁に流量調節を行う必要があり、こうした場所で自動式の調節弁(コントロールバルブ)が使われています。
  • 電磁弁
    電磁石の働きで急速開閉できるバルブで、ON、OFどちらかの状態に制御する弁です。配管の緊急遮断や緊急開放に適していることから様々な工場をはじめ、全自動洗濯機やトイレの自動水栓などの工業製品に使われています。

バルブの素材について

酒樽の木栓。これもバルブの仲間なのかもしれませんが、ここでのバルブは配管の途中にあって流体制御を行っているもの。その範疇でいうなら、素材はプラスチックと金属の二つに大別することができます。
プラスチックバルブには、硬質ポリ塩化ビニル樹脂やポリプロピレン、ポリテトラフルオロエチレン(フッ素樹脂)など、金属バルブには、青銅、黄銅、鋳鉄などの素材が一般的に使われています。

  • プラスチックバルブ(樹脂バルブ)
    ・長所…耐食性、耐薬品性、耐久性に優れ、高純度な流体搬送にも対応。重量は金属バルブの1/10以下で施工性アップにつながる。
    ・短所…金属バルブに比べ、流体の温度と圧力が制約される。
  • 金属バルブ
    ・長所…流体の温度と圧力に対する使用可能域が広い。 ・短所…プラスチックバルブと比べ、耐食性、耐薬品性などに対する配慮が必要。

バルブの種類(手動バルブ)

玉形弁(グローブバルブ、ストップバルブ)

ボディーの形状から玉形弁(globe valve)と呼ばれています。また、きっちりと流れを止めることからストップバルブと呼ばれることもあります。
弁棒で弁体を上下させて流量調整を行います。
・長所…流量調整が容易で、流れを止める性能が高い。
・短所…ハンドルを何回も回して流量調整を行うので急な開け閉めができず、バルブ内でS字状に流れるので圧力損失(流れが弱まる)が生じる。
・用途…メンテナンス時を除いて常時開で使われる場所など。

積水化学の玉形弁

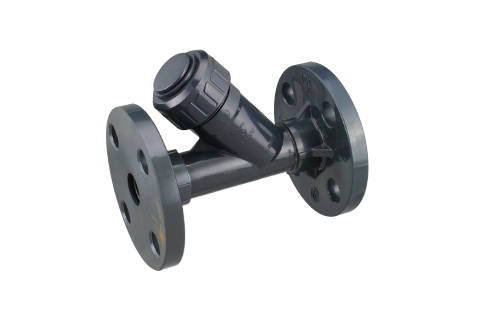

エスロン ストップバルブ

弁棒(ステム)が流体に接することのない独自の弁体シール機構を採用。耐食・耐久性に優れたプラスチックバルブです。

ストップバルブの流路イメージ
エスロン ストップバルブの画像

ダイヤフラムバルブ

隔膜を意味するダイヤフラム(diaphragm)の言葉どおり、ゴムやフッ素樹脂などの柔らかい素材でできた膜をくっつけたり離したりすることで流路の開け閉めを行うバルブです。 その構造上、弁棒などの駆動部と流路がダイヤフラムで遮断されているので、流体の滞留部がほとんどなく、駆動部のグリスなどが流体に混ざることもありません。
・長所…洗浄性に優れ、駆動部からの漏れがない。
・短所…隔膜の性質で、流体の温度、圧力により使用が制限される。
・用途…半導体や医薬品、食品などのプラント分野で多く使われている。

積水化学のダイヤフラムバルブ

エスロン ダイヤフラムバルブ

低トルクで高いシール性を発揮するとともに、外漏れに対する高い安全性を確保したプラスチックバルブです。また、高温使用時の隔膜応力緩和を低減させた高温使用品も対応可能です。

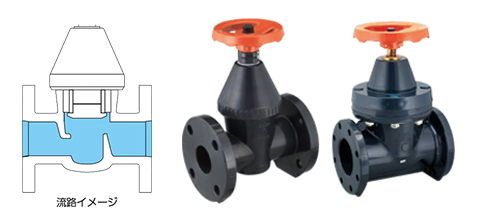

ダイヤフラムバルブの流路イメージ
エスロン ダイヤフラムバルブの画像

エスロン 分岐ダイヤフラムバルブ

コンパクトな本体にダイヤフラム式の分岐部を組み込んだ特殊構造のプラスチックバルブで、リバースターン方式での圧力調整も容易です。

エスロン 分岐ダイヤフラムバルブの画像

ボールバルブ(弁)

孔が貫通したボールが弁体となっているバルブで、ハンドルを90度回転するだけで開け閉めができます。
・長所…急な開け閉めができ、ボールの孔の形を変えれば簡単に三方弁にできる。
・短所…流量調整には不向き。
・用途…中間開度で使用しない配管。

積水化学のボールバルブ

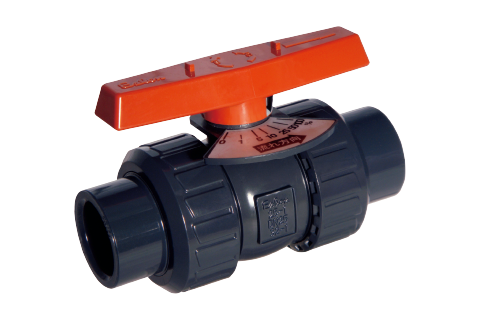

エスロン ボールバルブ

左ねじ式ボール押えにより、ユニオンナットを緩めても本体部分の水密性を確保でき、点検・補修時でも安全なプラスチックバルブです。 全サイズともパイプと同じ流路のフルポートで全開では圧力損失がなく、用途別に管理しやすい6色のカラーハンドルを揃えています。

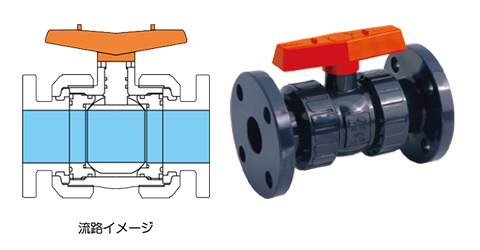

ボールバルブの流路イメージ
エスロン ボールバルブの画像

エスロン YPボールバルブ

独自のボール流路断面採用により、流量調整を容易にしたプラスチックバルブで、200を超える高いレンジアビリティとイコール%の流量特性を実現しています。

エスロン YPボールバルブの画像

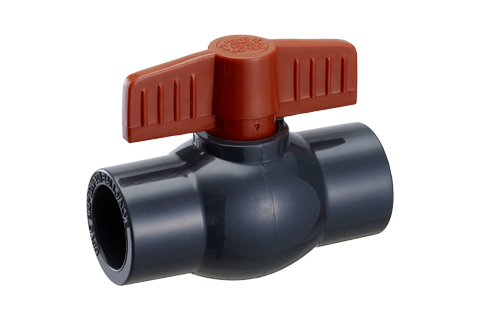

エスロン コンパクトボールバルブ

面間が短くコンパクトな構造のプラスチックバルブで、狭い場所などでの配管に適しています。また、接続口が本体と一体で振動や熱伸縮がある場所でも使用できます。(過度な振動がある場所ではご注意ください)

エスロン コンパクトボールバルブの画像

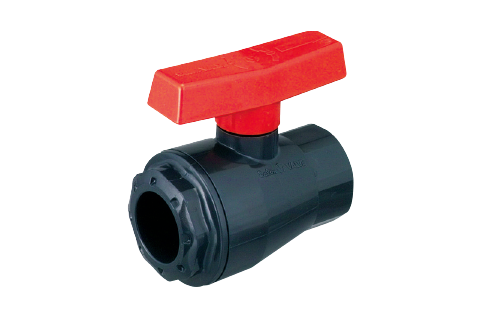

エスロン ロックボールバルブ

面間が短くコンパクトな構造により、狭い場所などでの配管に適したプラスチックバルブで、用途管理がし易い6色のカラーハンドルを揃えています。

エスロン ロックボールバルブの画像

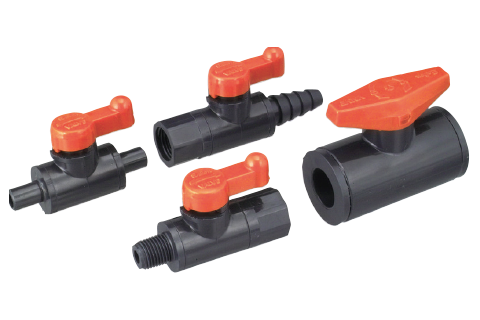

エスロン ミニボールバルブ

小さい操作トルクで安定した止水性を発揮するプラスチックバルブで、開度表示を備え、流量調整が可能です。

エスロン ミニボールバルブの画像

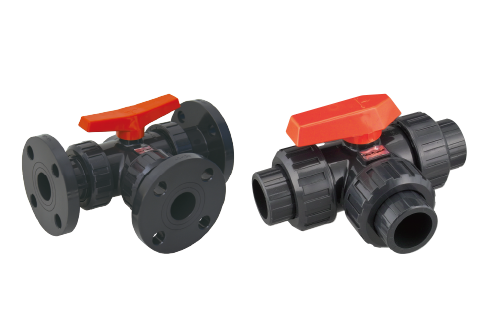

エスロン 三方型ボールバルブ

下流側のユニオンナットを外してもボールが飛び出さないロック機構付のプラスチックバルブで、流体方向のパターンはTポート、Lポートの2種類があります。

エスロン 三方型ボールバルブの画像

バタフライバルブ

リング状の本体に円板状の弁体という特徴的な外観、構造を持っているのがバタフライバルブです。その外観、構造のとおり幅を取らないので狭い場所でも設置できます。
・長所…中間開度での流量調節ができ、急な開け閉めもできる。
・短所…高温、高圧の流体での使用には制約がある。
・用途…配管が入り組んでいる場所や建物の機械室など。

積水化学のバタフライバルブ

エスロン バタフライバルブ レバー式

球面弁体とフランジの過締め防止構造により安定した止水性を発揮するプラスチックバルブで、12段階の開度調整ができます。また、ハンドルとインジケータプレートを取り外せば、現場でギヤ式や自動弁に変更することができます。

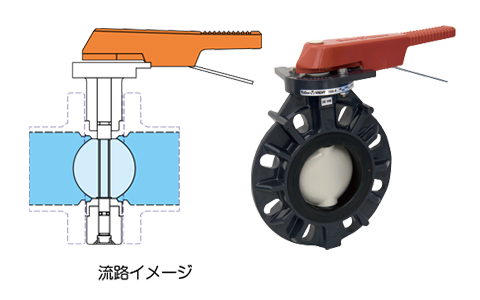

バタフライバルブの流路イメージ
エスロン バタフライバルブ レバー式の画像

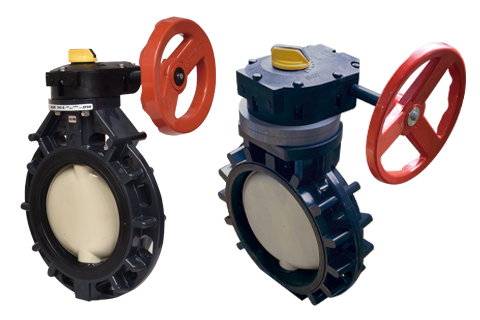

エスロン バタフライバルブ ギヤ式

球面弁体とフランジの過締め防止構造により安定した止水性を発揮するプラスチックバルブで、配管にバルブを取り付けた状態でギヤ操作ハンドルの向きを左右逆転することもできます。

エスロン バタフライバルブ ギヤ式の画像

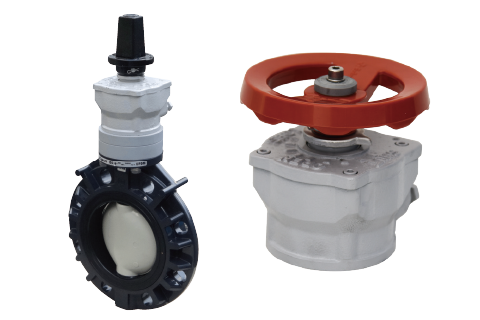

エスロン 埋設用バタフライバルブ

水道管など地中埋設配管用のバタフライバルブで、流量調整も可能なプラスチックバルブです。鋳鉄製バタフライバルブに比べると、1/10~1/15の重さしかなく施工性に優れています。

エスロン 埋設用バタフライバルブの画像

ゲートバルブ(仕切弁)

弁体と駆動部が流路の外に格納できる構造のため圧力損失が小さく、全開状態で流体を流すか、閉め切って流体を止めるかの目的で使用されています。
・長所…流体を勢いよく流すことができ、また、きっちりと止める性能に優れている。
・短所…ハンドルを何回も回して操作するため、急な開け閉めができず、ボールバルブと比べると背丈が高くなる。
・用途…地中埋設の水道管やプラントでのメンテナンス用など。

積水化学のゲートバルブ

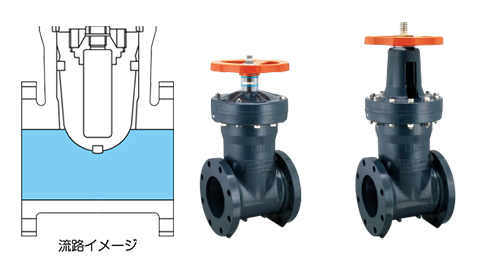

エスロン プラント用ゲートバルブ

独自のU-O型弁体で低トルクで安定した止水性を実現したプラスチックバルブで、高い耐圧性能と耐久性を有しています。また、使用環境に合わせて選択できる内ねじ式と外ねじ式の2タイプがあります。

ゲートバルブの流路イメージ
エスロン プラント用ゲートバルブの画像

ニードルバルブ

流量の微調整を目的とした玉形弁をニードルバルブと呼び、通常の玉形弁に比べてボディが細身で、弁体も細いという構造上の特徴があります。
・長所…流量調整が容易。
・短所…急な開け閉めができない。
・用途…流量の微調整が求められる場所など。

積水化学のニードルバルブ

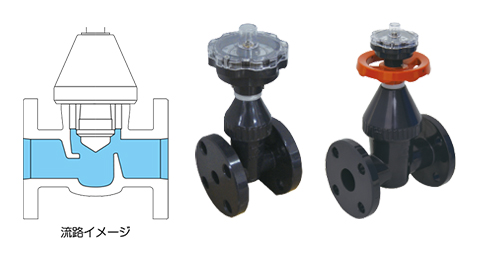

エスロン ニードルバルブ

インジケータ付ハンドルにより操作性と開度確認性に優れているとともに、開度に比例した流量特性を得ることができるプラスチックバルブです。

ニードルバルブの流路イメージ
エスロン ニードルバルブの画像

逆止め弁(チャッキバルブ)

配管に逆流が生じた時、その背圧によって弁体が作動し、流れを食い止めることができるバルブのことで、逆止弁、チャッキ弁とも呼ばれています。
・長所…逆流の背圧により自動的に逆流を食い止めることができる。
・短所…逆流の背圧が低いと機能しないことがあり、スペック確認が必要。
・用途…ポンプの破損防止。

積水化学の逆止め弁

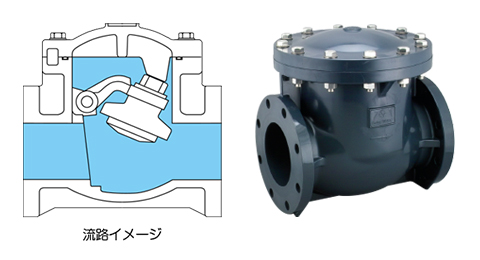

エスロン スイングチャッキバルブ

流体抵抗が小さく、小さな差圧でも確実に逆止機能を発揮するプラスチックバルブで、高い耐圧性と耐久性を有しています。また、接液部は全て樹脂のため耐食性、耐薬品性に優れています。

スイングチャッキバルブの流路イメージ
エスロン スイングチャッキバルブの画像

エスロン ボールチャッキバルブ

流体抵抗が比較的小さく、小さな差圧でも確実に逆止機能を発揮するプラスチックバルブで、接液部は全て樹脂のため耐食性、耐薬品性に優れています。また、ユニオンナットを取り外すことで容易にメンテナンスできます。

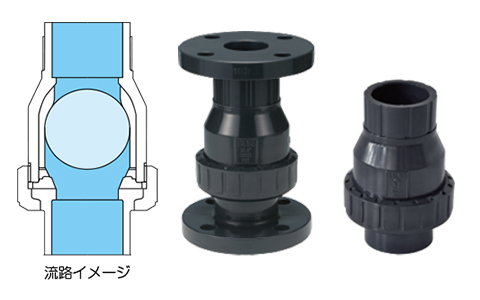

ボールチャッキバルブの流路イメージ
エスロン ボールチャッキバルブの画像

エスロン リフトチャッキバルブ

アングルタイプのため、水平、垂直、どちらに取り付けても確実に止水機能を発揮するプラスチックバルブで、キャップナットを外すだけで掃除などのメンテナンスが容易にできます。

エスロン リフトチャッキバルブの画像
手動バルブページへ

バルブの種類(自動バルブ)

調節弁(コントロールバルブ)

ダイヤフラムバルブやバタフライバルブなどに取り付けた駆動部(アクチュエータ)を空気圧や電力、油圧などによって作動させる自動バルブです。
・特長…センサーからの信号に応じて頻繁に開度調整を行うことができ、より精密な流量調節ができる。
・用途…化学プラントや石油プラントなどプロセス制御が行われている現場。

積水化学の調節弁(コントロールバルブ)

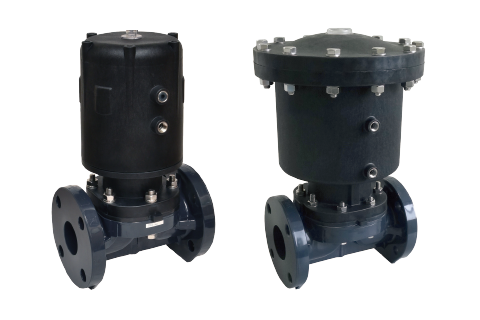

エスロン F型エア式ダイヤフラムバルブ

耐圧性能に優れ、15~50Aは1.0MPa、65~100Aは0.7MPaまでの圧力に使用できる自動プラスチックバルブです。(15~50Aの逆作動は7K/10Kタイプの2種類を品揃え)
また、駆動部(アクチュエータ)も高強度の樹脂製のため、軽量・コンパクトで耐食性に優れています。

エスロン F型エア式ダイヤフラムバルブの画像

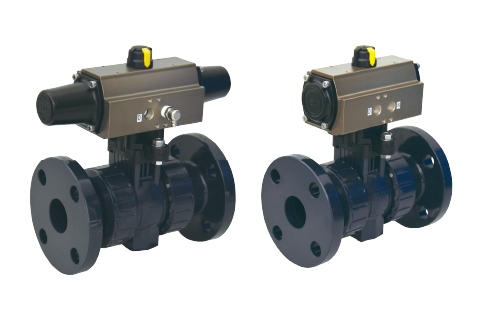

エスロン S型エア式ボールバルブ

バルブ本体にアルマイト仕上げのトグル式ハイパワーアクチュエータを直接搭載するため、軽量・コンパクトで耐食性に優れた自動プラスチックバルブです。また、標準操作圧力を低減、単作動・復作動とも0.4MPaで作動が可能です。

エスロン S型エア式ボールバルブの画像

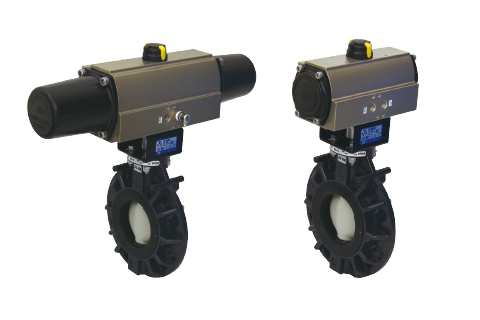

エスロン S型エア式バタフライバルブ

アルマイト仕上げのトグル式ハイパワーアクチュエータのため、軽量・コンパクトアクチュエータ仕様で耐食性に優れた自動プラスチックバルブです。マウント方式なので、現場で手動弁から自動弁へ容易に変更できます。

エスロン S型エア式ボールバルブの画像

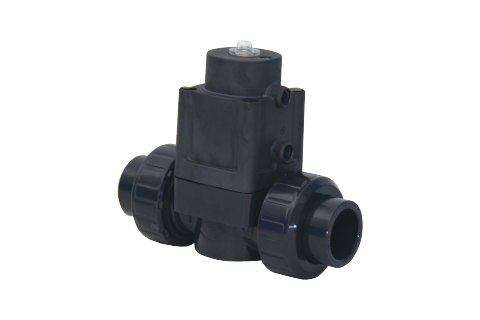

エスロン エアオペレーションバルブ

樹脂製アクチュエータの採用により、軽量・コンパクト化。狭い設置スペースでも適用できる自動プラスチックバルブです。耐久開閉回数100万回以上の高耐久性。開閉頻度の高い用途に最適です。(流体・水による自社実験値であり、保証値ではありません)

エスロン エアオペレーションバルブの画像

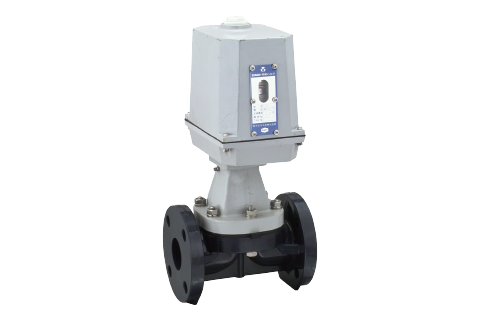

エスロン KS型電動式ダイヤフラムバルブ

樹脂塗装の筐体に耐久性の高い小型モータを搭載したアクチュエータのため、耐久性、耐食性に優れた電動プラスチックバルブです。緩動作タイプなので、流量調整が容易で、ウォーターハンマも軽減します。

エスロン KS型電動式ダイヤフラムバルブの画像

エスロン K型電動式ボールバルブ

アクチュエータ上部に大型の開度インジケータがあり、バルブの開閉状態が一目でわかる電動プラスチックバルブです。また、緩動作タイプなので、流量調整が容易で、ウォーターハンマーも軽減します。

エスロン K型電動式ボールバルブの画像

エスロン N型電動式ボールバルブ

開閉速度は標準タイプと高速型の2種があり、比較的速い開閉動作が必要な用途に適した電動プラスチックバルブです。発熱が大きいので開閉頻度が高い用途には適さないので注意が必要です。アクチュエータ下部で簡易的に開閉状態を確認でき、手動開閉も可能です。

エスロン N型電動式ボールバルブの画像

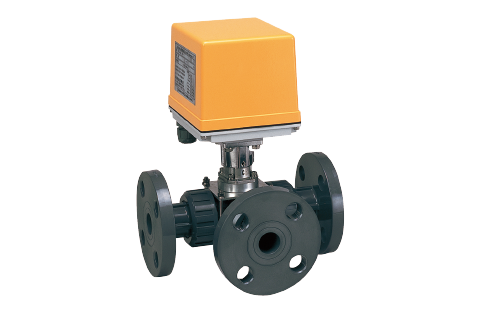

エスロン 電動式三方型ボールバルブ

三方ボールバルブの開閉および流量調節ができる高機能電動プラスチックバルブです。

エスロン S型エア式ボールバルブの画像

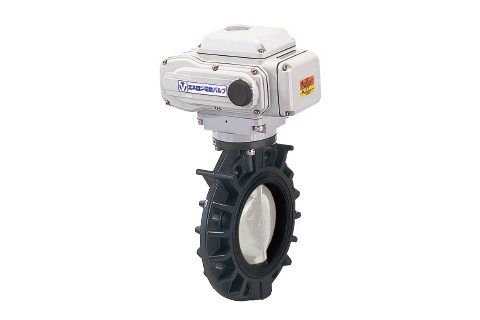

エスロン K型電動式バタフライバルブ

アクチュエータ上部に大型の開度インジケータがあり、開閉状態が一目でわかる緩動作タイプの電動プラスチックバルブです。

エスロン K型電動式バタフライバルブの画像

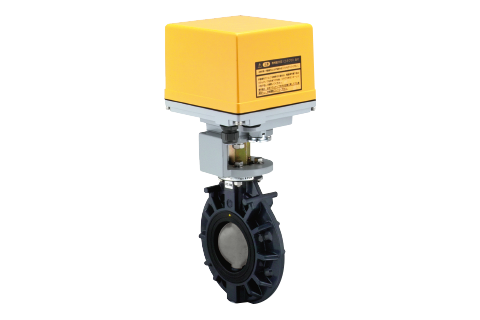

エスロン N型電動式バタフライバルブ

小口径は高速開閉タイプで、速い開閉動作が必要な用途に適した電動プラスチックバルブです。中口径は緩動作タイプで、流量調整が容易で、ウォーターハンマーも軽減しています。

エスロン N型電動式バタフライバルブの画像

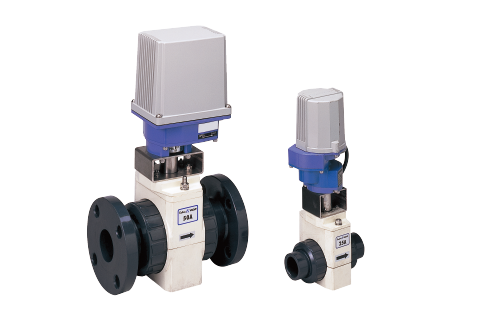

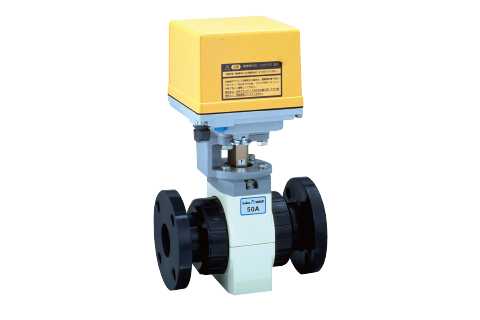

エスロン 電動式YPボールバルブ

独自の流路断面のボールにより微小流量の調整が容易なバルブで、4~20mAの信号入力によりバルブ開度を自己制御する高機能電動プラスチックバルブです。

エスロン 電動式YPボールバルブの画像

電磁弁(ソレノイドバルブ)

電磁弁は電磁石の働きで急速開閉できるバルブで、ON、OFどちらかの状態に制御する弁です。
・特長…配管の緊急遮断や緊急開放に適しています。
・用途…様々な工場をはじめ、全自動洗濯機やトイレの自動水栓などの工業製品に使われています。

積水化学の電磁弁

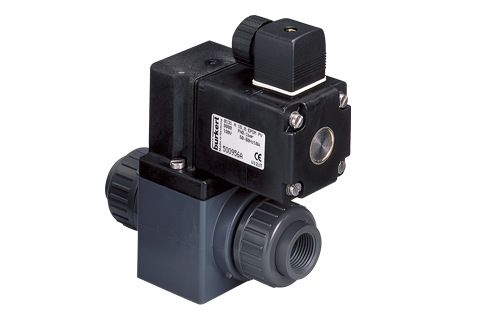

エスロン ソレノイドバルブ type131

駆動力が小さくて作動する独自のフラッパー方式のため、確実な止水性能を発揮するとともに、耐久性に優れたプラスチックバルブです。また、コイル部をエポキシ樹脂で防護し、且つ弁体の流路とは2重の隔膜で分離しているので、耐薬品性に優れています。

エスロン ソレノイドバルブ type131の画像

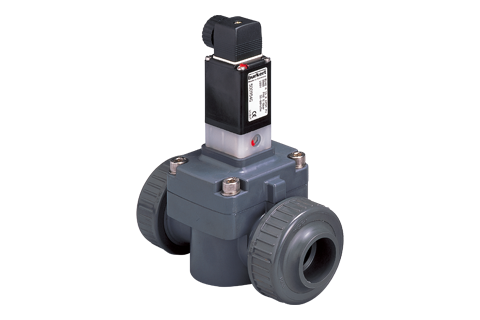

エスロン ソレノイドバルブ type142

パイロット作動方式のダイヤフラム型ソレノイドバルブで、圧力損失が少なく流量確保が容易なプラスチックバルブです。また、ソレノイドバルブとしては、比較的高い0.6MPaまでの圧力に使用できます。

エスロン ソレノイドバルブ type142の画像
