PE管・継手の施工

ターミナルピンの切断について

継手のターミナルピンを切断しても問題ありませんか?

ラッキング等のため、ターミナルピンを切断する場合は、継手表面から5mm残して切断が可能です。

解説

● EF継手のターミナルピンが保温材等に干渉する場合は、専用の切断治具を用いて切断してください。
※ターミナルピンを根元から切断すると漏水に繋がる可能性があります。

手順	施工内容
1	冷却後に切断開始	ターミナルピンを切断する場合はEF接合の冷却終了後に実施する。

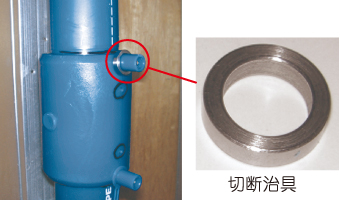

2	切断治具挿入	切断するターミナルピンに切断治具を挿入する。 (※継手表面から5mmのところに設置される。) ※必ず継手表面まで挿入すること。

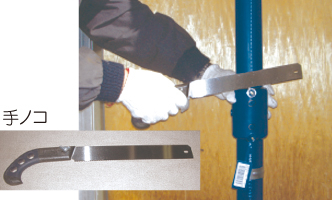

3	ターミナルピンの切断	手ノコを切断治具の端にあてて、真っ直ぐ切断する。 ※大型ニッパーやサンダー等で切断するとワイヤーが引っ張られたり、管表面に傷がつく恐れがあるので使用しないこと。
4	切断終了	ピンの周辺のバリやカエリを取り払う。
