塩ビ管・継手の施工

HTの多栓分岐配管について

大浴場のように多数の水栓へ配管する場合の注意点は？

適切な伸縮処理をしないとHT管または継手が伸縮割れを起こす場合があります。
エルボ返しで伸縮処理をしてください。

解説

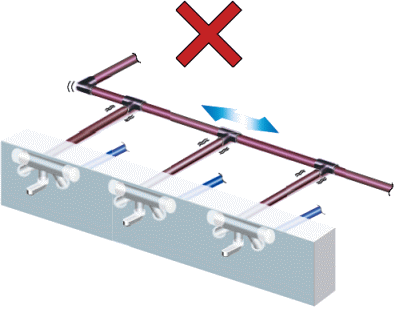

メイン管の熱伸縮によりチーズやエルボに接続された管に繰り返し曲げ応力がかかり、疲労破壊します。

バツ：メイン管の熱伸縮

対策

エルボ返し配管で管のたわみを利用することで応力集中を避けることができます。

丸：応力集中を避ける
丸：応力集中を避ける

※伸縮処理方法の詳細は「HTパイプ 設計・施工マニュアル」をご参照ください。

事故例

管が損傷した例

割れ
