水道用硬質ポリ塩化ビニル管・継手(HI-VPW)

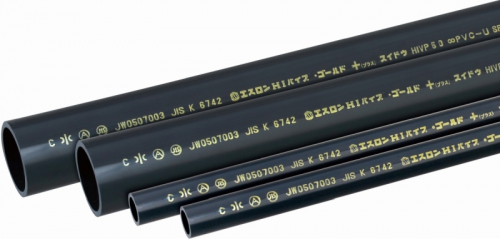

水道用耐衝撃性硬質ポリ塩化ビニル管 エスロンHIパイプ・ゴールド+(プラス)

  • #サステナビリティ貢献製品

日本産業規格 JIS K 6742/K 6743

エスロンHIパイプ・ゴールド+(プラス)は、従来のHIパイプ・ゴールドに耐候性等の性能をプラスすることにより、業界初の出荷時梱包レス化を実現。
大幅な梱包材の削減で環境保全に貢献します。

建物配管用エスロンパイプカタログ
ツールコード:05331 [pdf](11,061.74 KB)

セキスイの建築設備用透明継手パンフレット
ツールコード:05317 [pdf](586.05 KB)

  • ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
  • ※資料データは本日時点での最新版を掲載しています。
  • ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

建築設備用エスロンパイプ設計積算価格表2024年度版(2024年10月1日価格改定)
ツールコード:05664 [pdf](13,235.24 KB)

水道用エスロンパイプ設計積算価格表2024年度版(2024年5月21日価格改定)
ツールコード:06140 [pdf](2,121.93 KB)

  • ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
  • ※資料データは本日時点での最新版を掲載しています。
  • ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

#表紙縦-WEB版
ツールコード:05139 [pdf](176.48 KB)

#表紙横-WEB版
ツールコード:06280 [pdf](151.50 KB)

建物配管用エスロンパイプ承認図
ツールコード:- [pdf](3,081.04 KB)

HI-TS継手・ゴールド承認図_水道用耐衝撃性硬質ポリ塩化ビニル管継手(JIS K 6743)
ツールコード:- [pdf](5,578.88 KB)

HI継手透明ブルー承認図_水道用耐衝撃性硬質ポリ塩化ビニル管継手(厚生労働省令第41号適合品)
ツールコード:- [pdf](1,397.70 KB)

  • ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
  • ※資料データは本日時点での最新版を掲載しています。
  • ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

水道用エスロンHI-TS継手・ゴールド
ツールコード:- [zip](1,148.87 KB)

2D

水道用エスロンHI-TS加工継手・ゴールド
ツールコード:- [zip](790.57 KB)

2D

エスロンHI透明ブルー
ツールコード:- [zip](589.52 KB)

2D

  • ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
  • ※資料データは本日時点での最新版を掲載しています。
  • ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

製品情報

MYエスロン技術サービス
押せる目次

エスロンHIパイプ・ゴールド+(プラス) 新登場

エスロンHIパイプ・ゴールド+は、従来のHIパイプ・ゴールドに耐UV(紫外線)性、新顔料採用による退色の抑制、熱吸収による塩ビ管の反りを約半分にしたパイプです。
従来は梱包にポリエチレン複合紙(リサイクル不可)を使用していましたが、エスロンHIパイプ・ゴールド+は耐候性、パイプ反りの抑制等パイプ性能の向上により業界初の梱包レス化を実現しました。
セキスイは大幅な梱包材の削減で環境保全に貢献します。

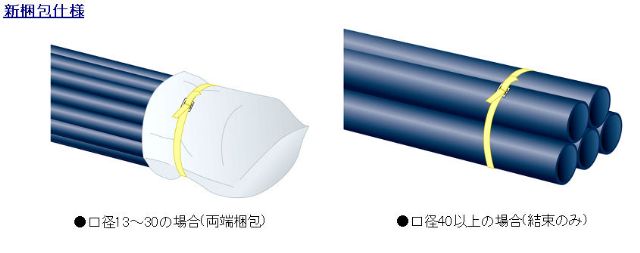

HI新梱包

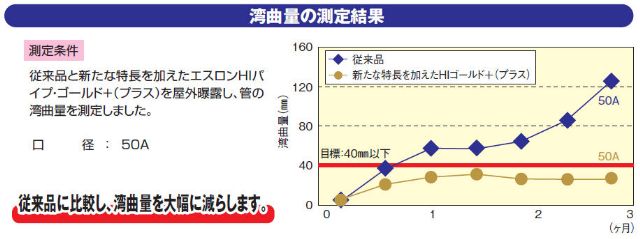

湾曲量の測定結果

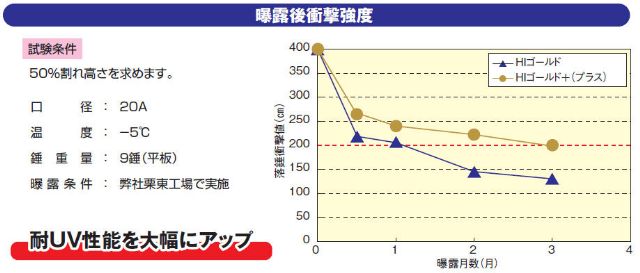

曝露後衝撃強度

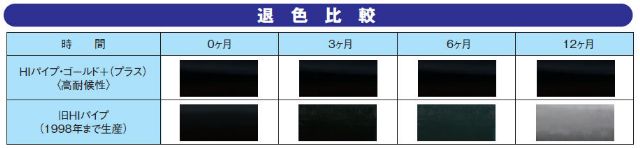

退色比較

特長

2倍以上の耐衝撃性能を発揮

新開発のHI・G樹脂を採用したHIパイプ・ゴールドは当社従来品に比べ2倍以上の耐衝撃性能を発揮。寒冷地での使用または施工時における外部衝撃や他工事によって受ける衝撃破損事故を防止します。

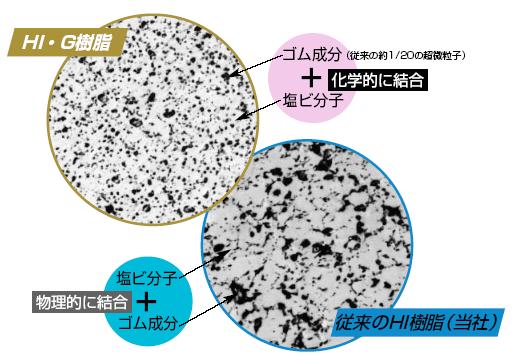

HIG樹脂

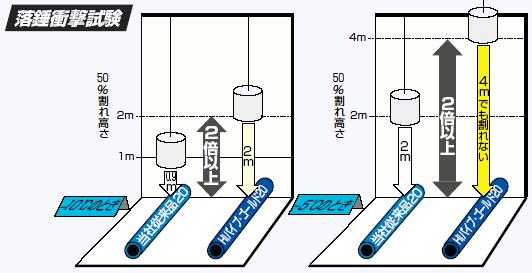

耐衝撃性能
約4倍の接着性能を達成

エスロンHIパイプ・ゴールドはHI・G樹脂の優れた接着強度とその立ち上がり速度との相乗効果によって接着信頼性が向上。当社が設定したより過酷な条件下で、当社従来品の約4倍の接着性能を発揮します。

接着性能
管体の可とう性と接合部の信頼性で耐震管路を構築

エスロンHIパイプ・ゴールドは管体そのものが優れた可とう性をもつとともに、管軸、管側方向の荷重に対する接合部の信頼性も高く、地震に強い管路を構築します。

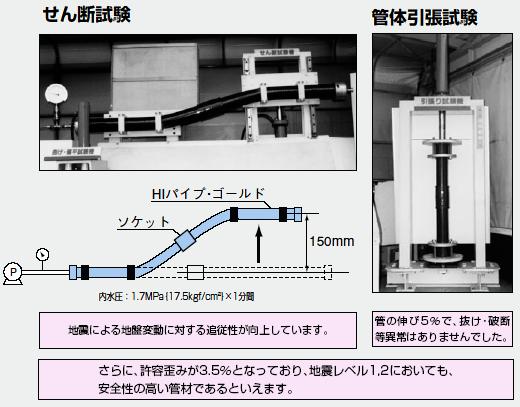

せん断試験
