多機能型給水栓

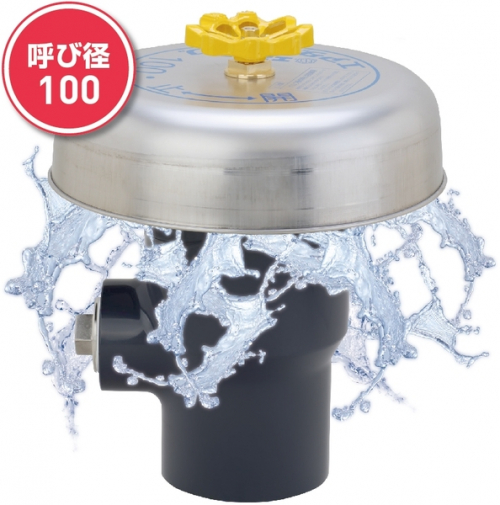

多機能型給水栓 エアダスバルブ

吸排気作用と散水栓による多目的利用ができる給水栓
エアダスバルブは給水・流量調整・給水停止にくわえて排気・吸気さらには散水栓による小規模ホースかんがい・農機具洗浄などができる多機能型給水栓です。

エアダスバルブリーフレット
ツールコード:06617 [pdf](4,872.64 KB)

農業用水路パイプライン化のご提案リーフレット
ツールコード:06620 [pdf](791.11 KB)

  • ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
  • ※資料データは本日時点での最新版を掲載しています。
  • ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

農業用エスロンパイプ設計積算価格表2024年度版(2024年5月21日価格改定)
ツールコード:06626 [pdf](1,520.37 KB)

  • ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
  • ※資料データは本日時点での最新版を掲載しています。
  • ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

#表紙縦-WEB版
ツールコード:05139 [pdf](176.48 KB)

#表紙横-WEB版
ツールコード:06280 [pdf](151.50 KB)

エアダスバルブ承認図
ツールコード:- [pdf](2,138.48 KB)

  • ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
  • ※資料データは本日時点での最新版を掲載しています。
  • ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

多機能型給水栓 エアダスバルブの特長

特長1

バルブの開閉が容易

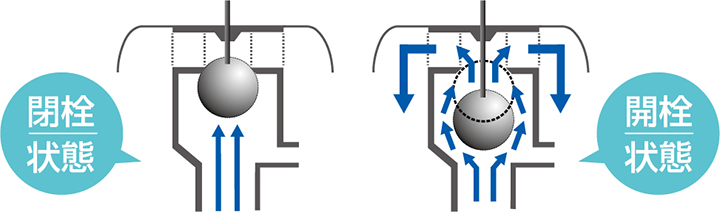

止水栓ボールが上下する機構のため、開閉トルクが非常に小さく簡単に操作できます。

特長2

メンテナンスが容易

ゴミが詰まりにくく、詰まった場合もハンドル及びキャップをモンキーレンチで取り外して簡単に取り出せます。

特長3

排気・吸気作用があります

内部は空気弁と同じ構造になっているので、エアーハンマーや負圧発生によるパイプラインの破損を緩和します。

特長4

分岐口を活用し水の多目的利用が可能

キャップ下部の分岐口に、散水栓やホースを接続でき、育苗・野菜のホースかんがい、トラックや作業機械の洗浄などができます。

特長5

水管理の合理化・省力化により経営の大規模化が図れます

吐出量が多いので、給水栓の数を削減でき、1haの大区画でも動水頭2m程度の圧力があれば、1基(φ100の場合)で給水ができます。

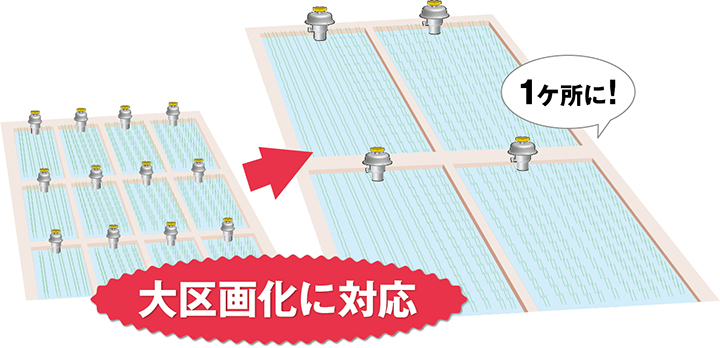

エアダスバルブ大区画化
エアダスバルブ-水まわりくん

多機能型自動給水機 水(み)まわりくんとセットによる自動化で、水管理の労力削減と米の品質向上が期待できます。
※水(み)まわりくんは、株式会社ほくつうの製品です

特長6

バルブ本体の脱着が容易(ねじ式の場合)

ねじ式であれば、本体の取り外しが簡単にできます。また、既設のねじ式のバルブをねじ式エアダスバルブに交換するだけで使用可能です。

分岐口を活用した多目的事例

● 灌水チューブを接続して散水かんがいを行うことにより、水田で園芸作物を栽培できるようになります。また、作業機などの洗浄も可能になります。

● 暗渠排水管利用の地下かんがい

暗渠排水管と接続して地下かんがいを行うことにより大豆等の品質収量を向上させ、また、地表面が乾いた状態で根に水分補給するため、雑草の繁茂を抑制します。

農業用水路パイプライン化のご提案

平坦地でも用水路はパイプライン化が可能です。是非ご検討ください!

積水化学は一緒に考えます。ぜひご相談ください。

  • 水路へのゴミなどの投棄でお困りの地域
  • 用水路改修・補修をご検討の地域
  • 用水路の安全化を図りたい地域
  • 水管理の省力化を図りたい地域
  • 末端まで水の届かない地域

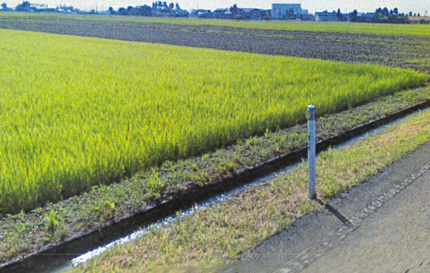

事例.1 従来の用水路の横に、新たにパイプラインを敷設

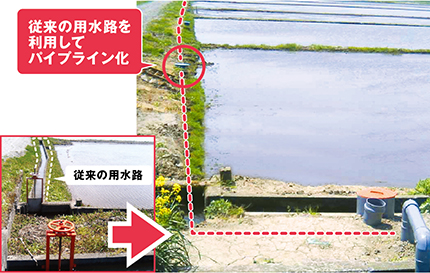

事例.2 従来の用水路をパイプライン化

多機能型自動給水栓 水(み)まわりくんに対応

※水(み)まわりくんは、株式会社ほくつうの製品です

多機能型給水栓エアダスバルブと、水田水管理省力化システム水まわりくんの組合せで
近くから遠くからラクラク水管理

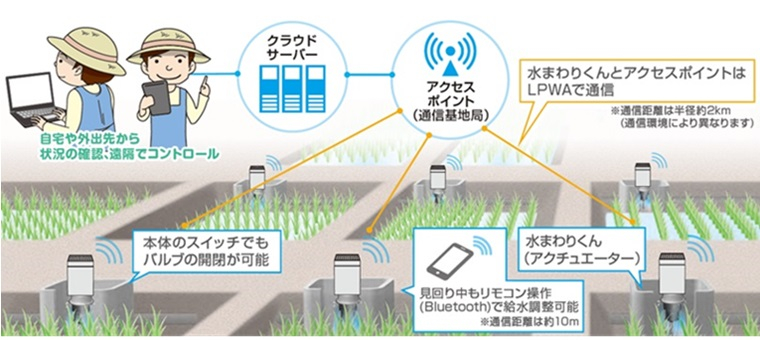

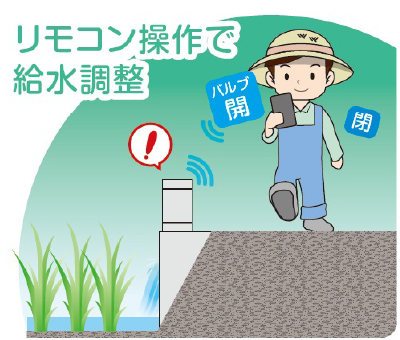

水まわりくんは決めた時間に決めた周期で決めた量を自動で給水。
2種類のラインナップ(圃場内で設定する機側設定型とインターネットを通して設定可能な遠隔設定型)で、水稲作において多大な労力を必要とする水管理を省力化し、高品質生産が図れます。

水まわりくん 遠隔設定型 水まわりくん 機側設定型
