硬質ポリ塩化ビニル管
エスロンパイプ<硬質ポリ塩化ビニル管>
<日本産業規格(JIS規格) JIS K 6739/6741/6742/6743/9797/9798> (DV/VP,VU,HI-VP/VPW,HI-VPW/TS/RS-VU/RF-VP)
積水化学のエスロンパイプは、日本で初めての硬質ポリ塩化ビニル管(UnplasticizedPoly(VinylChloride)(PVC-U)Pipes)として1952年に誕生。内面が滑らかで腐食に強く、軽量で施工性にも優れる塩ビ管の特性を生かし、生活に欠かせない給排水のライフラインを半世紀以上にわたって支えています。
耐衝撃性を強化した「エスロンHIパイプ・ゴールド+(プラス)」や、使用済みの塩ビ管をリサイクル材として使用した「エスロン発泡三層パイプ」「エスロン三層パイプ」、継手類では施工性の向上に貢献する「透明継手」、高温排水配管に適した「HTDV継手」など、高機能な製品を豊富にラインアップ。
さらに、近年の温暖化に伴う塩ビ管の”反り”を最小限に抑えるため、対湾曲性能を強化した「エスロンパイプ・+(プラス)」が新たに登場しております。
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
建築設備用エスロンパイプ設計積算価格表2024年度版(2024年10月1日価格改定)
ツールコード:05664 [pdf](13,235.24 KB)
水道用エスロンパイプ設計積算価格表2024年度版(2024年5月21日価格改定)
ツールコード:06140 [pdf](2,121.93 KB)
水道用エスロンパイプ設計積算価格表2024年度版(2024年5月21日価格改定)
ツールコード:06664 [pdf](3,092.20 KB)
農業用エスロンパイプ設計積算価格表2024年度版(2024年5月21日価格改定)
ツールコード:06626 [pdf](1,520.37 KB)
- ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
- ※資料データは本日時点での最新版を掲載しています。
- ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
- ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。
製品情報

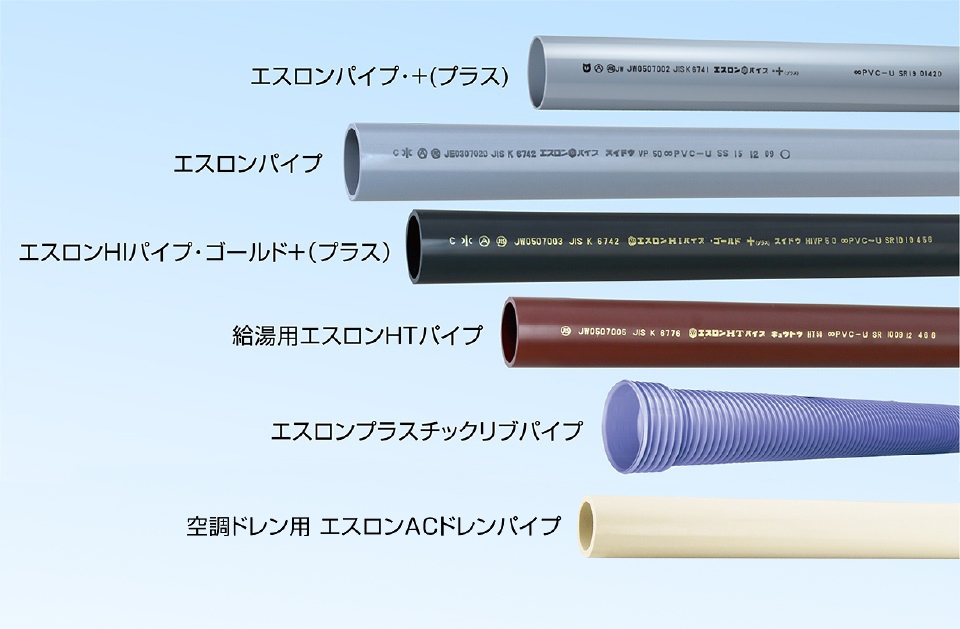

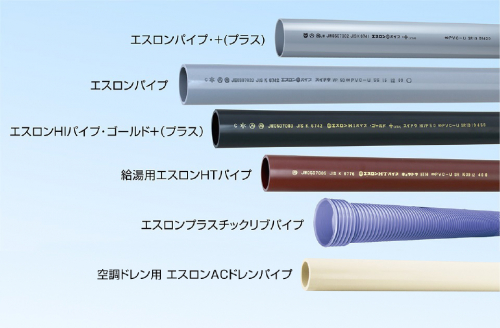

塩ビパイプ(塩ビ管)の種類
排水用/通気用 エスロンパイプ・+(プラス) VP [JIS K 6741]
主に建物の雑排水管、汚水管、雨水管、排水管、通気管としてご利用いただいている厚肉管です。
VPは"VinylPipe"の頭文字を取って名付けられています。他にもPVCパイプ(PVC管)や、"エスロン"と呼ばれる事もあります。"VPパイプ"ですと"ビニルパイプパイプ"になりそうですが、単にブイピーパイプと発音されます
建物に調和する白色のエスロンカラーパイプも品揃えしております。2019年4月よりエスロンパイプ・+(プラス)として反りにくさがパワーアップしています
排水用/通気用 エスロンパイプ・+(プラス) VU [JIS K 6741]
VP管に比べ薄肉の管材です。そのため、一般の戸建住宅や簡易な排水設備などの無圧管路に使用されます。VP管と呼び径(外径)は同じでも内径は異なりますのでご注意ください
VUは"VinylUsuniku(VinylUsui)"の頭文字を取って名付けられています。なぜ"薄肉"だけ日本語なのかは当社の担当も把握しておりません
水道用エスロンパイプ VP [JIS K 6742]
低圧管から中圧管路で用いられる水道用途に使用できる塩化ビニルパイプです
ゴム輪接合(RR接合)で継手とジョイントされる水道用エスロンベルパイプ-Lもあります
ゴム輪受け口ではないパイプはボウズ管(ぼーず管)と呼ばれる事もあります
排水用/通気用 エスロンHIパイプ・ゴールド+(プラス) HI-VP・G [JIS K 6741]
エスロンパイプ・+(プラス)に耐衝撃性能を加えた青黒色のパイプです。管体そのものが優れた強度と可とう性を持ち曲げる力に対して効果を発揮します
HIは"HighImpact"の頭文字を取って名付けられています
水道用エスロンHIパイプ・ゴールド+(プラス)[JIS K 6742]
寒冷時や施工中の衝撃によって起こる破損事故を防止します。
ゴム輪形耐衝撃性硬質塩化ビニル管の水道用エスロンHI ベルパイプ-L・ゴールド+(プラス)やゴム輪ロング受口形高性能耐衝撃性硬質塩化ビニル管の水道用エスロンHI ベルパイプロング・ゴールド+(プラス)などのラインアップがあります
農業用エスロンパイプ・+(プラス) [JIS K 6741]
継手との接続には接着接合とゴム輪接合に対応します。軽量であるため、軟弱地盤や山間部での運搬や配管工事が容易です
管種はVU管、VM管、VP管、VH管があり、それぞれ設計内水圧が異なります
給湯用エスロンHTパイプ [JIS K 6776]
一般の塩ビ管と比較して高温域で安定して使用できます
HTは"HighTemperature"の頭文字を取って名付けられています。ビカット軟化温度は95度以上です
エスロンプラスチックリブパイプ [JIS K 6776]
塩ビ管の外周面に特殊成形技術による環状リブを設けた管です。リブ管は砂基礎のほか、再生砕石、再生砂などのリサイクル基礎も使用可能。砕石基礎では地震時に発生する、液状化現象による管の浮き上がり防止に役立ちます
空調ドレン用 エスロンACドレンパイプ
ドレン配管用の結露防止層付硬質塩化ビニル管 エスロンACドレンパイプは保温材の機能を有しているため、配管と同時に保温工事が完了。保温工事に関する部材調達・工程調整等の手間がかかりません
お願い
diy等で塩ビパイプをお求めの際は
お近くの販売店やホームセンターで「エスロンパイプ」とご用命ください
塩ビパイプを廃棄する際は、お住まいの市区町村様のホームページをご覧ください
パイプカッター等での切断時には事故が無いよう十分ご注意ください
