金属強化ポリエチレン管・継手

スーパーエスロメタックス/スーパーエスロメタックスFC/メタッチ/メタキュット/メタキュットRED(金属強化ポリエチレン管・継手)

エスロンスーパーエスロメタックス管はプラスチックと金属管のメリットを併せ持った管材です。内層には高耐熱ポリエチレン樹脂、外層には高密度ポリエチレンを採用し腐食の心配がありません。また、アルミ補強層により施工時に管の曲げ加工をおこなった形状を保持する事が可能に!
耐熱・耐食・施工性に優れ長期にわたって安心してご使用いただけます。

メタキュットRED品揃え拡充リーフレット
ツールコード:06064 [pdf](5,325.53 KB)

エスロンスーパーエスロメタックスシリーズカタログ
ツールコード:06001 [pdf](7,461.66 KB)

ESLON SUPER ESLOMETAX Series Catalog
ツールコード:06003 [pdf](3,094.37 KB)

  • ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
  • ※資料データは本日時点での最新版を掲載しています。
  • ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

建築設備用エスロンパイプ設計積算価格表2024年度版(2024年10月1日価格改定)
ツールコード:05664 [pdf](13,235.24 KB)

  • ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
  • ※資料データは本日時点での最新版を掲載しています。
  • ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

#表紙縦-WEB版
ツールコード:05139 [pdf](176.48 KB)

#表紙横-WEB版
ツールコード:06280 [pdf](151.50 KB)

スーパーエスロメタックス承認図_金属強化ポリエチレン管
ツールコード:- [pdf](467.96 KB)

メタキュットRED承認図_スーパーエスロメタックス(金属強化ポリエチレン管)用圧縮継手
ツールコード:- [pdf](1,214.50 KB)

メタキュット継手承認図_スーパーエスロメタックス(金属強化ポリエチレン管)用圧縮継手
ツールコード:- [pdf](1,448.18 KB)

メタッチ継手承認図_スーパーエスロメタックス(金属強化ポリエチレン管)用ワンタッチ継手
ツールコード:- [pdf](1,793.06 KB)

  • ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
  • ※資料データは本日時点での最新版を掲載しています。
  • ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

メタキュットRED
ツールコード:- [zip](12,689.75 KB)

2D

メタキュット
ツールコード:- [zip](1,466.73 KB)

2D

エスロンメタッチ
ツールコード:- [zip](1,038.50 KB)

2D

  • ※「ダウンロードする」の上で右クリック⇒「リンクのアドレスをコピー」を選択するとURLをコピーできます。
  • ※資料データは本日時点での最新版を掲載しています。
  • ※改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
  • ※PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

新製品

メタキュットRED 大口径φ32、40、50が新登場! NEW

新品種も続々追加でさらに便利に
メタキュットRED_オスねじアダプター
オスねじアダプター
メタキュットRED_メスネジアダプター
メスネジアダプター
メタキュットRED_エルボ
エルボ
メタキュットRED_45°エルボ
45°エルボ
メタキュットRED_メスねじチーズ
メスねじチーズ
メタキュットRED_チーズ
チーズ
メタキュットRED_ソケット
ソケット
メタキュットRED_キャップ
キャップ

空調タイムズにてメタキュットRED大口径継手が紹介されました

特長

ダミーイメージ
高温・高圧領域で使用でき、衛生的な管です

管内面は、耐熱・耐食性に優れた高耐熱ポリエチレンを使用しており、衛生的な管材です。また、流量の経年変化がなく、長期にわたって安心してご使用いただけます。
<エスロンスーパーエスロメタックス使用条件>

使用温度(℃) 0~60 61~85 86~95
最高許容水圧MPa(kgf/cm2) 1.5(15.3) 1.0(10.2) 0.8(8.2)
優れた耐食性

電気化学的腐食や水質による腐食に対して優れた耐食性を発揮します。従って青水や赤水の発生がありません。

酸素透過はありません

アルミ層があるため、酸素透過はありません。

柔軟で自在な曲げ配管 さらに曲げ形状を保持

長尺で柔軟な為、継手が不要でシンプルな配管が可能。また、床上で配管形状に曲げ加工でき、その形状を保持。施工時の位置決めや、冷温水本管とFCUの接続がスピーディに行えます。また、配管経路の調整も管の可とう性で容易に対応できます。(呼び径10~25まで曲げ配管可能)

SMTX曲げ加工20070509
軽量で取り扱いが容易です

被覆銅管の約1/3と軽量なうえ、直管タイプとコイル巻きタイプ(呼び径10~25)をラインアップ。取り扱いが容易でスピーディな施工が行えます。

スーパーエスロメタックス管20070510
スーパーエスロメタックス巻物20070510
スーパーエスロメタックス巻物20070510
スーパーエスロメタックス巻物20070510
豊富なラインアップ

呼び径10~50までのサイズのラインアップがあり、本管から器具まわりまでの様々な配管条件に対応しています。

配管と同時に保温完了

保温材付のスーパーエスロメタックスFCなら、配管後の保温作業が不要。スピーディな施工で優れた保温・防露効果を発揮します。さらに品揃えは長尺管(巻き物)と直管の二種類があり、使用箇所に応じた管を使用すれば切断の手間も不要です。
※継手部は別途保温工事が必要です。

ラインアップ

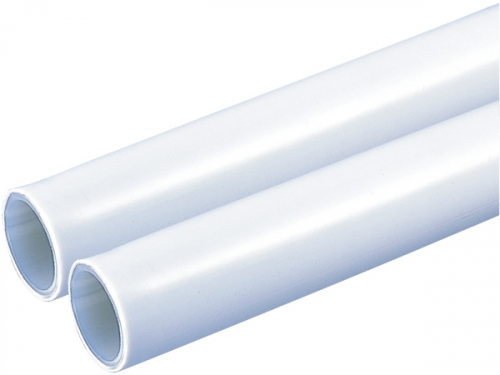

スーパーエスロメタックスラインアップ
スーパーエスロメタックス直管(各呼び径定尺:4m)
呼び径 外径(mm) 参考質量(kg/本)
13 16.1 0.44
16 20.1 0.63
20 25.1 0.98
25 32.1 1.39
32 40.1 2.14
40 50.1 3.18
50 63.1 5.02
スーパーエスロメタックス長尺管(巻き物)
呼び径 外径(mm) 全長(m/巻) 参考質量(kg/巻)
10 14.1 100 9.0
13 16.1 100 10.9
16 20.1 50 7.9
20 25.1 50 12.2
25 32.1 50 17.3
スーパーエスロメタックスFC直管(各呼び径定尺:4m)
呼び径 保温厚10mm外径
(mm)
保温厚20mm外径
(mm)
保温厚25mm外径
(mm)
保温厚30mm外径
(mm)
13 37 57 67 -
16 41 61 71 -
20 46 66 76 86
25 53 73 83 93
32 61 81 91 101
40 71 91 101 111
50 84 104 114 124
スーパーエスロメタックスFC長尺管(巻き物)
呼び径 保温厚10mm外径
(mm)
保温厚20mm外径
(mm)
保温厚25mm外径
(mm)
保温厚30mm外径
(mm)
10 35 55 - -
13 37 57 - -
16 41 61 71 -
20 46 66 76 86
25 53 73 83 93
エコキュートの連絡管に使用する際は、下記の点を必ず守ってください
  • エコキュート機器メーカーの推奨品であることを確認してください。
  • エコキュート機器メーカーの設計基準・施工方法に従ってください。
  • パイプ、継手ともに保温処理を行ってください。
  • 将来の配管更新を考慮した設計・施工方法としてください。
  • エコキュート機器交換時には配管も交換してください。
スーパーエスロメタックス・スーパーエスロメタックスFC用継手の品揃え

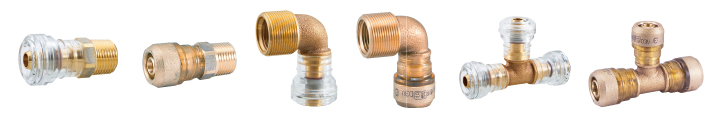

エスロンメタッチ
エスロンメタッチ

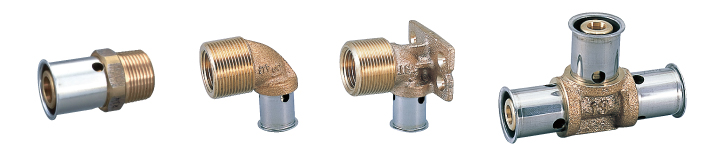

エスロンメタキュット
メタキュット

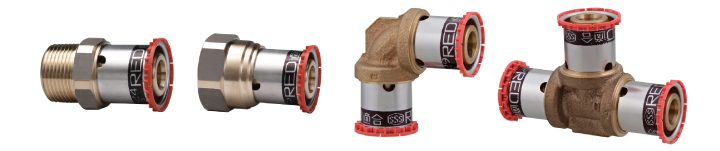

エスロンメタキュットRED
メタキュットRED

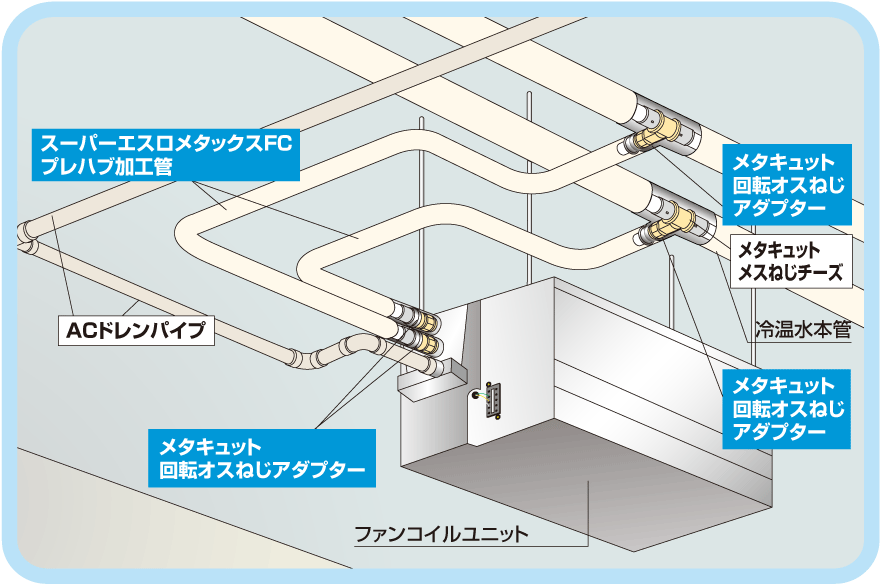

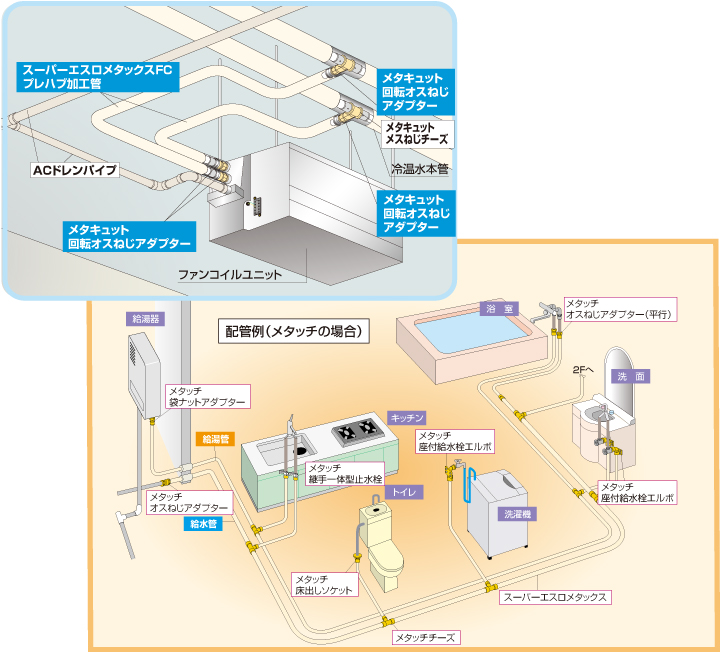

スーパーエスロメタックスFC プレハブシステム

ファンコイルユニット回りの配管をプレハブ化!!

あらかじめ両管端にねじ継手をプレハブ接続されているので

  1. 専用電動工具の高所圧縮作業が不要です。
  2. 施工管理工数の削減が可能です。

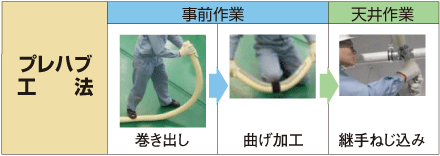

プレハブ工法と従来工法との、施工の流れ比較

プレハブ工法は
天井作業の省力化
施工管理工数の削減
に貢献します。

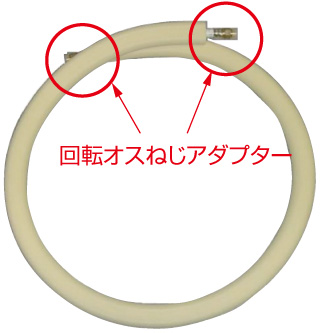

スーパーエスロメタックスFC プレハブ加工管
  • SUSフレキ管(内面蛇腹)と異なり内面は平滑です。
  • 使用温度-圧力範囲は通常のスーパーエスロメタックスと同等です 。
  • 保温付管は管部の保温施工が不要です※。※管露出部や継手等は別途保温が必要です。
プレハブシステム専用品
回転オスねじアダプター

回転オスねじアダプターは継手内に回転機構を有し、ねじ込み接続が可能です。

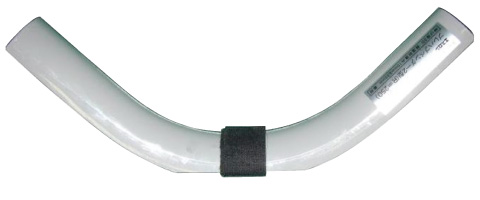

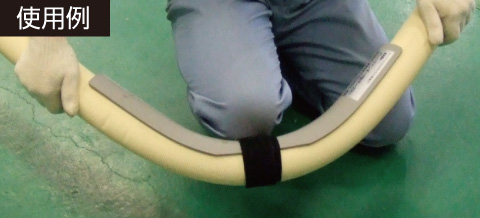

プレハブベンダー

プレハブベンダーは保温付管用曲げ加工具です。曲げる箇所の保温外面にプレハブベンダーを当て、面ファスナー(中央の黒い帯)で保温付管に仮止めして使います。 曲げによる管扁平や座屈を防ぐため、曲げ加工の際は必ずプレハブベンダーをご使用ください。

※プレハブシステムは、全て受注生産品です。詳細お打ち合わせのため、まずは弊社営業所へご一報ください。
