生産設備分野

工業用水・薬液配管用ポリエチレンパイプ／高耐候性屋外用配管材（ポリエチレン管）

エスロンプラントハイパーBK

<国土交通省新技術情報提供システム（NETIS) 登録番号：CB-200004-A>

水道用配管で高い実績を持つ高性能ポリエチレン管が、工業用水・廃液・薬液用配管にもご使用いただけるようになりました。
柔軟性・可とう性に優れ、また融着接合による一体管路によって信頼性の高い耐震管路が構築できます。

耐震性

ポリエチレンパイプはパイプ自体の柔軟性・可とう性と、バット接合やEF接合で形成される一体構造管路により、
地震によって生じる地盤の変状に柔軟に追従する優れた耐震性能を示します。

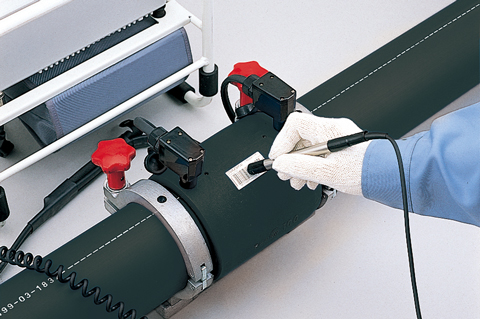

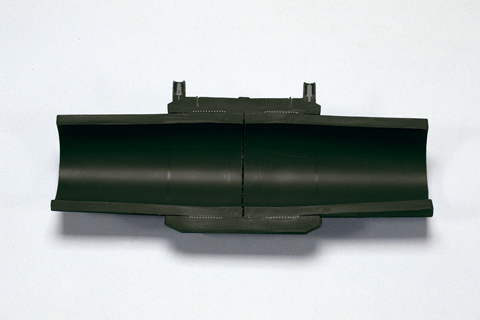

■ EF接合によりパイプと継手が強固に一体化

近年発生した地震においても、ポリエチレン管路に被害が認められなかったなど、耐震性能が実績として確認されております。

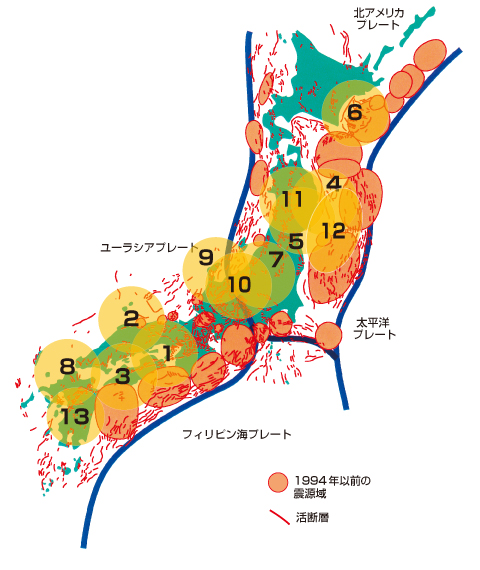

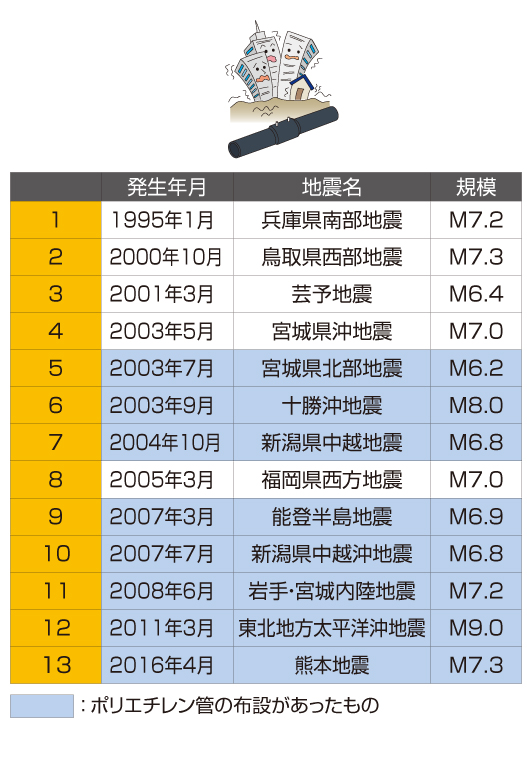

近年の日本付近の震源地と主な地震

耐食性

ポリエチレン樹脂は化学的に安定した材料であり、酸・アルカリに強く腐食性土壌や海岸付近の塩害地域でも腐食の発生がありません。

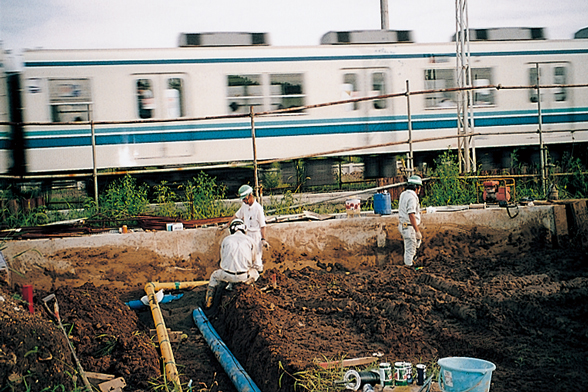

また、電気絶縁性にも優れており、軌道下および鉄道付近でも電食の心配がないため安心してご使用いただけます。

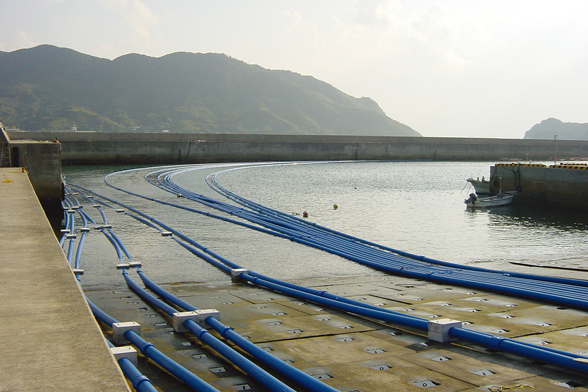

配水用ポリエチレン管における事例

耐候性

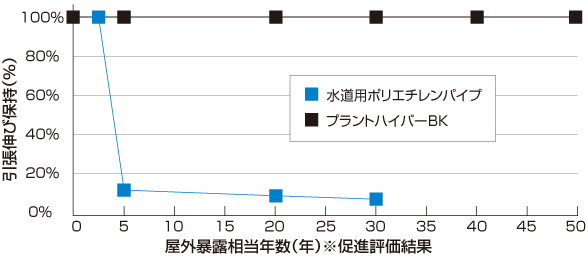

耐候性に優れたポリエチレン(黒色)を使用しており、屋外配管が可能です。
ポリエチレン管（青色）に比べ、大幅に耐候性を向上しています。
右図：スーパーUVテスターで照射後試験実施）

お問い合わせ、資料請求はこちらをクリック

高耐候性硬質ポリ塩化ビニル管・継手

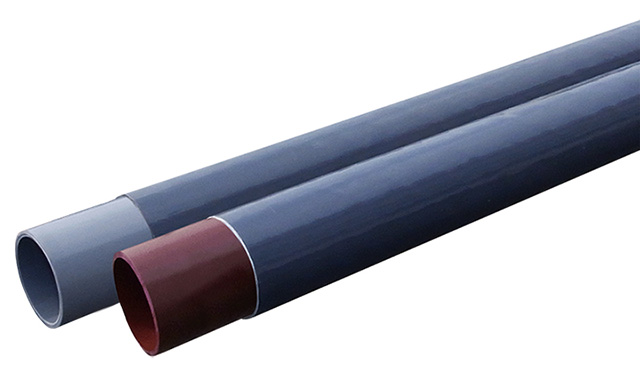

エスロンUVストロング

<国土交通省新技術情報提供システム（NETIS) 登録番号：CB-200003-A>
(UVストロングDV継手は対象外です)

紫外線(UV)に強い耐候性向上樹脂を表層にコートすることにより、屋外用途で抜群の耐候性能を発揮します。紫外線劣化による物性低下を抑制し長寿命化が可能です。

耐候性

耐候性向上樹脂のコーティングが、外観の変色、物性の低下を抑制。
屋外配管の長寿命化に貢献します。

耐候性促進評価（耐衝撃性）

屋外暴露の促進試験において、20年相当でも衝撃性能の低下が15%程度です。

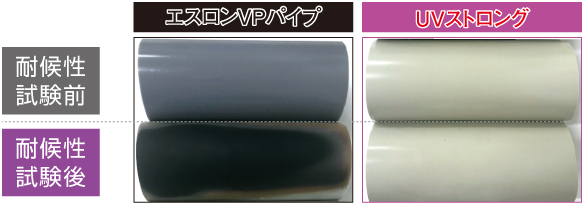

耐候性促進評価（外観）

外観の変色、物性の低下を抑制します。

メンテナンスフリー

高耐候層がパイプ・継手ともに強固＆均一に一体化しているため、一般塗料と比較して外装がはがれにくく、外観の低下を防ぎます。

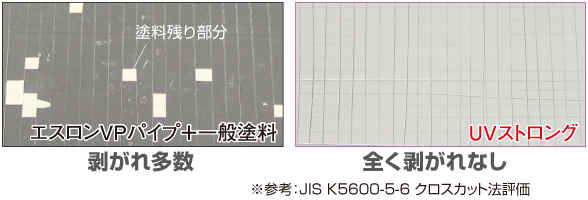

剥離性評価（参考：JIS K5600-5‐6　クロスカット法評価）

サンプルに切り込みを入れ、テープを貼り引き剥がすことを5回実施

お問い合わせ、資料請求はこちらをクリック

高耐食・耐衝撃性薬液配管用硬質ポリ塩化ビニル管

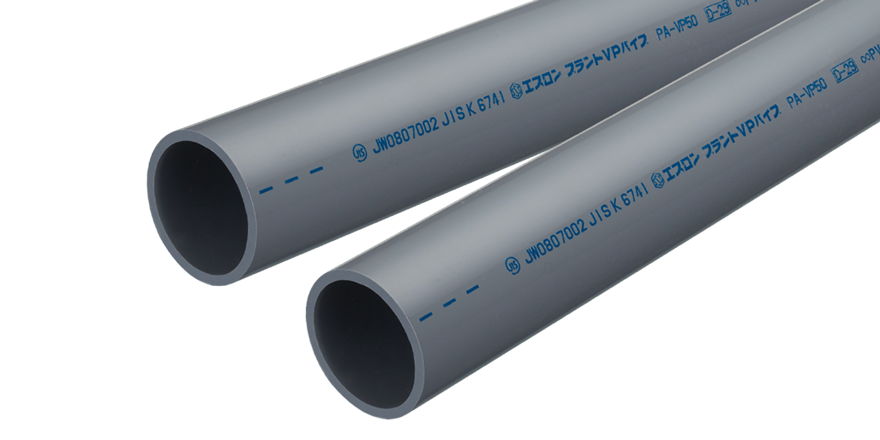

エスロンプラントVPパイプ

<日本産業規格 JIS K 6741>

改質剤・添加剤の最適化により実現したプラント専用のVPパイプです。
優れた耐衝撃性、耐薬品性で、塩ビ管(VP)や耐衝撃性ポリ塩化ビニル管(HI-VP)でお客様が抱えていた様々な問題を解消。
食品衛生法やRoHS指令にも適合しています。

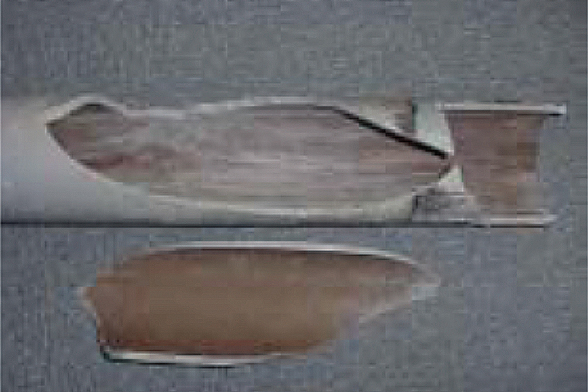

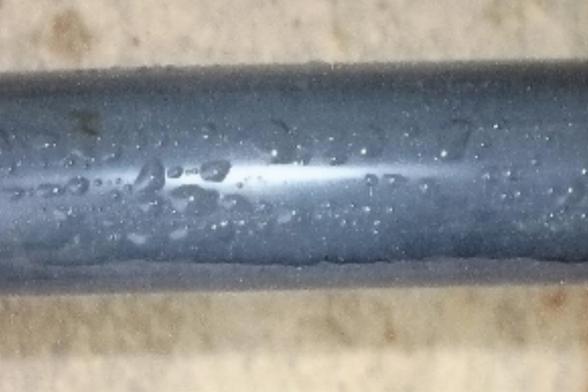

プラント/工場配管でのトラブル例

プラントVPパイプはこれらの問題を解消します！

耐衝撃性

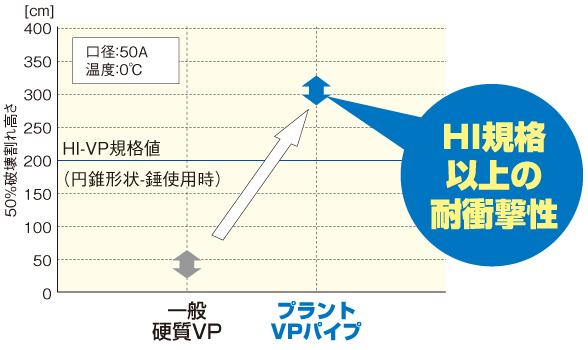

JIS HI規格以上の高い耐衝撃性を持ち、現場での不慮の衝撃・打撃にも割れにくく、安心です。

耐薬品性

耐薬品性・浸透性(浸み出し)が飛躍的に向上しました。

〈パイプ・継手の浸漬評価〉2mm厚にプレスしたサンプルを薬液に浸漬。

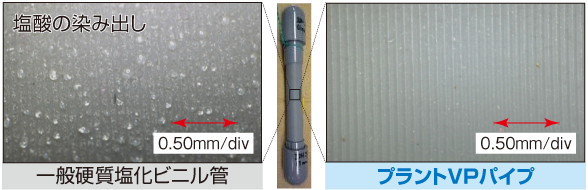

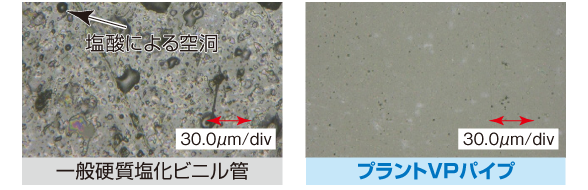

〈浸み出し評価〉肉厚を一定厚みに切削したパイプ内に塩酸を封入。

お問い合わせ、資料請求はこちらをクリック

FRP強化硬質ポリ塩化ビニル管・継手／FRP強化耐熱性硬質ポリ塩化ビニル管・継手

エスロンVPFW／HTFW

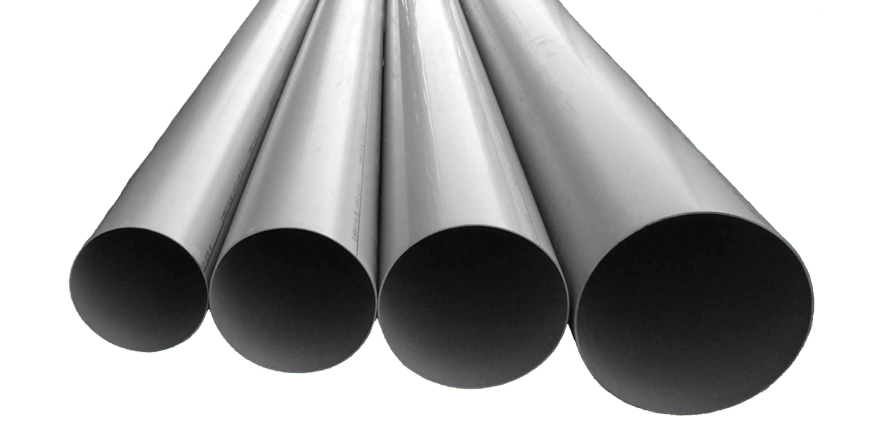

硬質塩化ビニル管の外周をFRPで強化した、耐圧・耐熱・耐薬性に優れたパイプです。

特長

使用圧力と温度に応じて、STタイプとEXタイプを品揃えしています。（16〜40Aは共通）
VPFWに使用する塩ビ管は、16～300AがプラントVPパイプを使用し耐薬品性、耐食性に優れています。350～600AはエスロンパイプVUを使用しています。
HTFWに使用する塩ビ管は、耐食・耐薬品性に優れたプラントHTパイプを使用しています。
金属管と比べて軽量で取り扱いが容易です。

お問い合わせ、資料請求はこちらをクリック

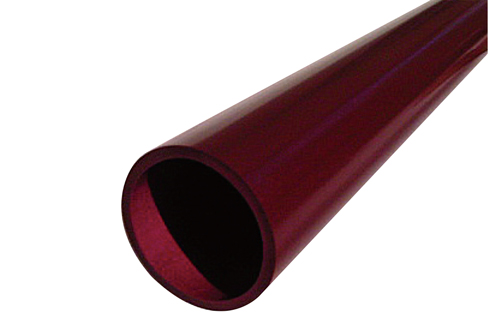

高耐薬・耐熱性硬質ポリ塩化ビニル管

プラントHTパイプ

改質剤・添加剤の最適化により実現した耐食・耐薬品性に優れるプラント専用のＨＴパイプです。

特長

一般の酸ラインやソーダプラントの淡塩水ライン用にご使用いただけます。
従来のHTパイプ(当社品)に比べ管肉内への薬液の浸食を抑制します。

お問い合わせ、資料請求はこちらをクリック

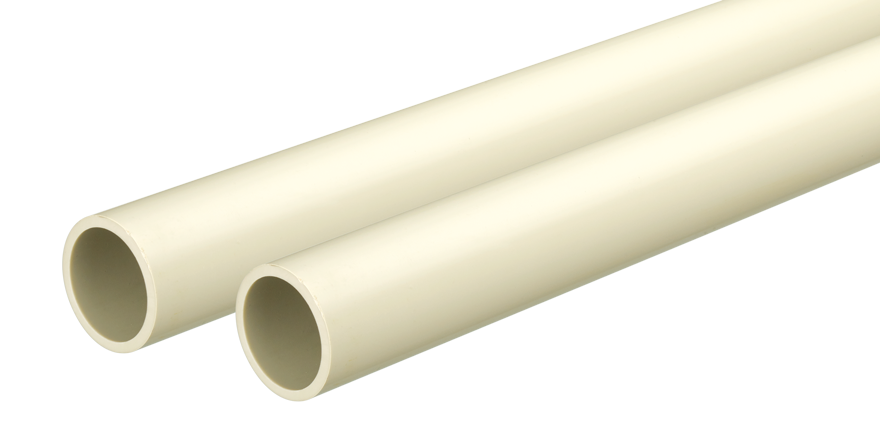

工業用厚肉管材

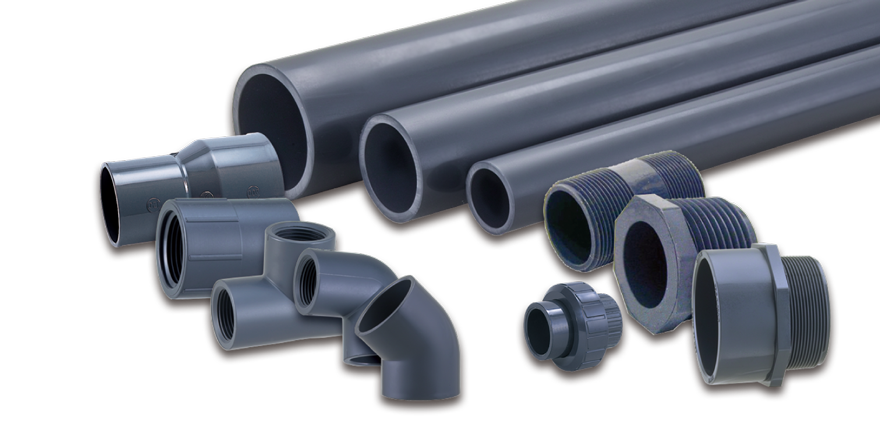

Sch80PVC・CPVCパイプ・継手

米国ASTM規格に対応した材料・寸法の工業用厚肉管材シリーズです。
優れた耐圧性・耐熱性で薬液ラインを低コストで構築します。

特長

高耐圧性により金属管・FRP補強管に代替してご使用いただけます。
TS継手と比較して面間が短く、配管の省スペース化・狭所での施工が可能です。
接着接合において必要な総入力を軽減し、施工省力化に貢献します。

お問い合わせ、資料請求はこちらをクリック

高性能帯電防止・制電プレート

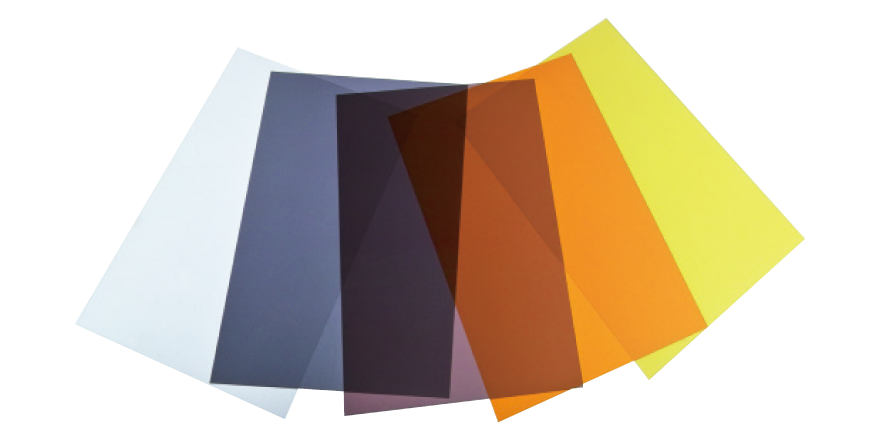

エスロンDCプレート

優れた除電性で先端科学技術をサポートする高性能帯電防止プレートです。サイズ・色ともに豊富で、幅広い用途にご利用いただけます。

特長

安定した帯電防止性能が持続します。
耐薬品性にも優れています。
耐擦傷性・耐溶剤性にも優れています。

お問い合わせ、資料請求はこちらをクリック

ダクトシステム

エスロンダクト管・E管シリーズ

高い耐食性・耐薬品性で工場で使用されるほとんどの化学薬品に侵されません。耐燃焼性、絶縁性にも優れます。

お問い合わせ、資料請求はこちらをクリック

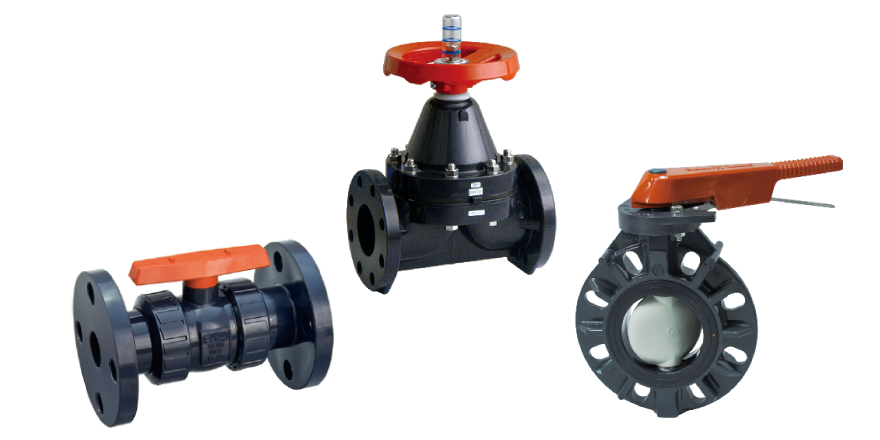

エスロンバルブ

手動バルブ

サイズ 15〜600 材質:PVC、HT、PP、PVDF　規格:JIS、ANSI、DIN

耐食性・耐薬品性に優れたプラスチックバルブ。安心・クリーンな生産ラインを確保します。

品揃え

ダイヤフラムバルブ	ゲートバルブ	チャッキバルブ
ボールバルブ	ストップバルブ	リリーフバルブ
バタフライバルブ	ストレーナ	定圧弁

お問い合わせ、資料請求はこちらをクリック

エスロンバルブ

自動バルブ

サイズ 15〜400 材質:PVC、HT、PP、PVDF　規格:JIS、ANSI、DIN

耐食性・耐薬品性に加え、自動・遠隔操作の機能を搭載した高機能かつ高性能なバルブです。

品揃え

エア式ダイヤフラムバルブ	電動式ダイヤフラムバルブ	エア式ボールバルブ
電動式ボールバルブ	エア式バタフライバルブ	電動式バタフライバルブ

お問い合わせ、資料請求はこちらをクリック

プラント資材のラインナップ

	ハイパー BK	UV ストロング	プラントVP パイプ	VPFW	HTFW	プラント用 HTパイプ	Sch80 PVC	Sch80 CPVC	スーパークリーン	PVDF
材質	PE-100	UPVC	UPVC	UPVC+FRP	CPVC+FRP	CPVC	UPVC	CPVC	UPVC	PVDF-UHP
サイズ（呼び径）	25〜300	20〜200	16～300	16～600	16～300	13～300	16～600	16～600	16～300	16～200
接続方式	バット融着またはEF	管端部スクレープおよび接着	接着	接着および FRP補強	接着および FRP補強	接着	プライマーおよび接着	プライマーおよび接着	接着または融着	バット融着
最高使用温度（℃）	50	60	60	95	100	90	60	90	50	120
常温最高許容圧力（MPa)	1.0	1.0	1.0	1.0	1.0	1.0	1.25	1.25	1.0	1.0
流体	工業用水、薬液	工業用水、排水	薬液	高温高圧薬液	高温高圧薬液	高温薬液	給水、薬液	給水、薬液	超純水	超純水、温純水
主な特長	耐候性	耐候性	耐薬品性	耐薬品性、高温時耐圧性	耐薬品性、高温時耐圧性	耐薬品性	耐圧性	耐圧性	内面平滑性、低溶出性	内面平滑性、低溶出性
規格	メーカー規格	JIS 6741 準拠	JIS K 6741 認定	メーカー規格	メーカー規格	JIS K 6776準拠（～50Ａ）	ASTM D-1785認定	ASTM Ｆ-441 認定	JIS K 6741 準拠	ISO 10931 準拠
