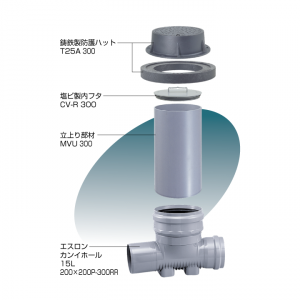

<公共下水・集落排水・私道排水設備用マンホール(JSWAS K-9/PMMS 005)>

φ300でφ900のコンクリート製マンホールに
匹敵する点検、維持管理性を発揮。
600×900の楕円マンホールにご使用いただけます。

製品情報

押せる目次

曲面設計

カンイホールH G立上り部と管路部の会合部コーナーに、特に大きく深いR形状を付けました。TVカメラや高圧ジェットホースがスムーズに管路内に入り、操作がラクに行なえます。φ300の口径でありながらφ900のコンクリート製マンホールと同等の点検・維持管理性をもっています。

カンイホール_曲面設計

・立上り管300から本管150への高圧ジェットの挿入。通りにくい会合部コーナーもらくらく通過します。

カンイホール_曲面設計

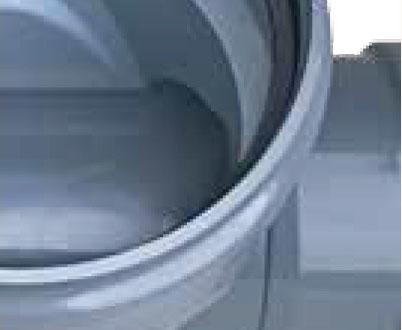

・大きく深いコーナーで器具の操作性をアップ。

カンイホール_曲面設計

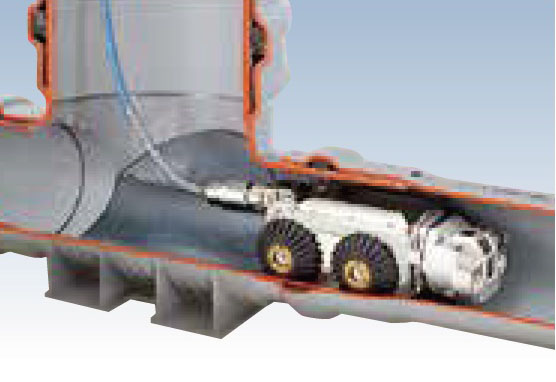

・本管経150の管路へもTVカメラが入ります。

深型インバート

インバート傾斜を大きく設計し、深型のインバートに仕上げました。汚水のはね上りを防ぎ、汚物が滞留しない形状としました。また、インバートには10‰の勾配がついているため、施工がスピーディです。

カンイホール_深型インバート

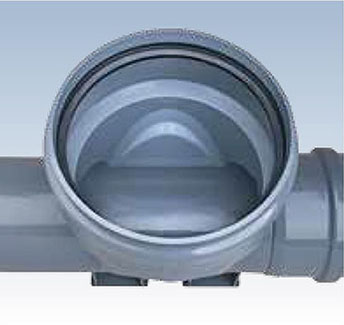

・深いインバート形状

カンイホール_深型インバート

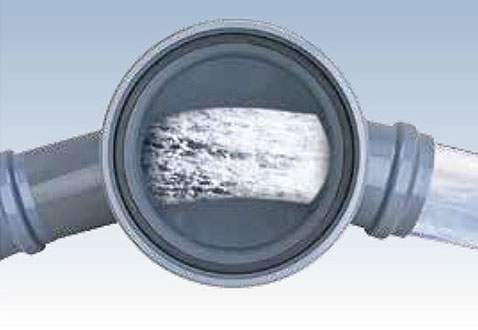

・屈曲部での水理性も抜群です。

フレキシブルRR受口

水密性抜群のRR(ゴム輪)受口がフレキシブルな設計となっており、立上り管の角度微調整で傾斜に対応します。

カンイホール_フレキシブルRR受口
カンイホール_フレキシブルRR受口

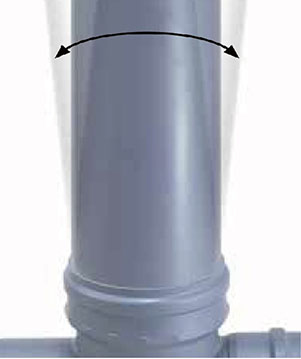

・角度の微調整により傾斜に対応します。

傾斜地対応の自在ゴム輪受口F

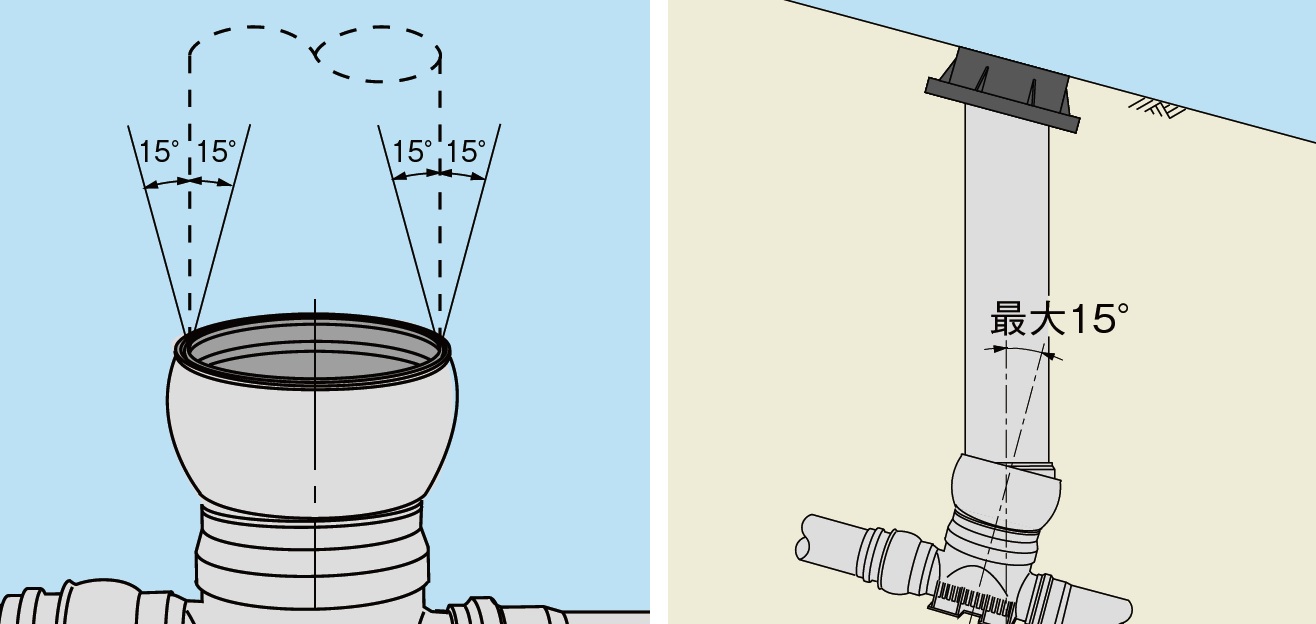

立上り接合部の自在ゴム輪受口Fは、最大15度までの範囲で立上り部の首振り施工が可能。最大268‰まで傾斜勾配に対応します。

カンイホール_受口1
