電線共同溝 C.C.BOX 1管セパレート方式   インフラ.gif

<> 電線共同溝 C.C.BOX(面的整備)

電線共同溝 C.C.BOX 1管セパレート方式

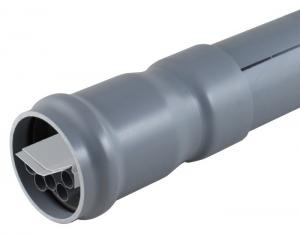

1管セパレート方式は比較的ケーブル需要量の少ない地域での地中化に向け、通信管路はボディ管と共用FA管の機能を合わせた方式です。

1管セパレート管をセパレータで上下に分割し、上部は複数通信系事業者で共有する共用FAスペースとして引き込み用ケーブルを収容します。VP100と同等の収容性です。φ50の分岐管から各家屋へのケーブルを供給します。

下部は幹線ケーブルを1管1条(SUφ30×5条)で収容します。

1管セパレート管は管内面のリブでセパレータの回転を防止します。セパレータは通線具がケーブル下に潜り込まないようにV字断面になっています。

  • 資料ダウンロードはこちら
  • マイフォルダに追加

    ※ご利用には会員登録が必要です。

  • 製品情報

    1管セパレート方式の構造と特徴

    1管セパレート構造2015.02
    曲線・直線部セパレータの組み合わせで、湾曲した道にも対応
    1管セパレート セパレータ 2015.02

    1管セパレート方式の適用領域

    コンパクトになり、比較的通信需要が低い地域の無電柱化事業に適用できます。

    • 面的整備実施区域内の街路、路地等
    • 歴史的街並み、観光的地域
    • 住宅開発地域(新設戸建住宅地)
    • 再開発、区画整理地域
    1管セパレート 従来⇒第三世代
    参画4企業以下で、メタル100対、光100心以下のケーブル敷設箇所で最適な構造です。
    1管セパレート 整備イメージ 2015.02

    施工例

    1管セパレートマスの設置

    マスの設置

    1管セパレートハンドホール内面

    ハンドホール内面

    1管セパレートさや管接合

    さや管の接合

    1管セパレートセパレータ接続

    セパレータの接続

    1管セパレート曲線部の施工

    曲線部の施工

    1管セパレート分岐管取付

    分岐管の取付

    資料ダウンロード

    資料データは本日時点での最新版を掲載しています。
    改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
    PDFデータはAdobeReaderの最新バージョンにてご利用下さい。

    この商品へお問い合わせ
    この商品へお問い合わせ
