防食被覆(紫外線硬化FRP) PPSライニング工法   インフラ.gif

<農林水産省 平成19年度官民連携新技術研究開発事業> 防食被覆(紫外線硬化FRP)

防食被覆(紫外線硬化FRP) PPSライニング工法

PPSライニング工法は、工場で生産されたPPSシートを、老朽化し、機能低下した農業用開水路・雨水排水路にライニングを行い、水密性や祖度改善など機能復元・長寿命化を図る工法です。目地部の伸縮にも対応し、確実な漏水防止が図れます。
防食機能にも優れ、水槽・人孔の防食にも最適です。

  • 資料ダウンロードはこちら
  • マイフォルダに追加

    ※ご利用には会員登録が必要です。

  • 製品情報

    PPSライニング工法とは

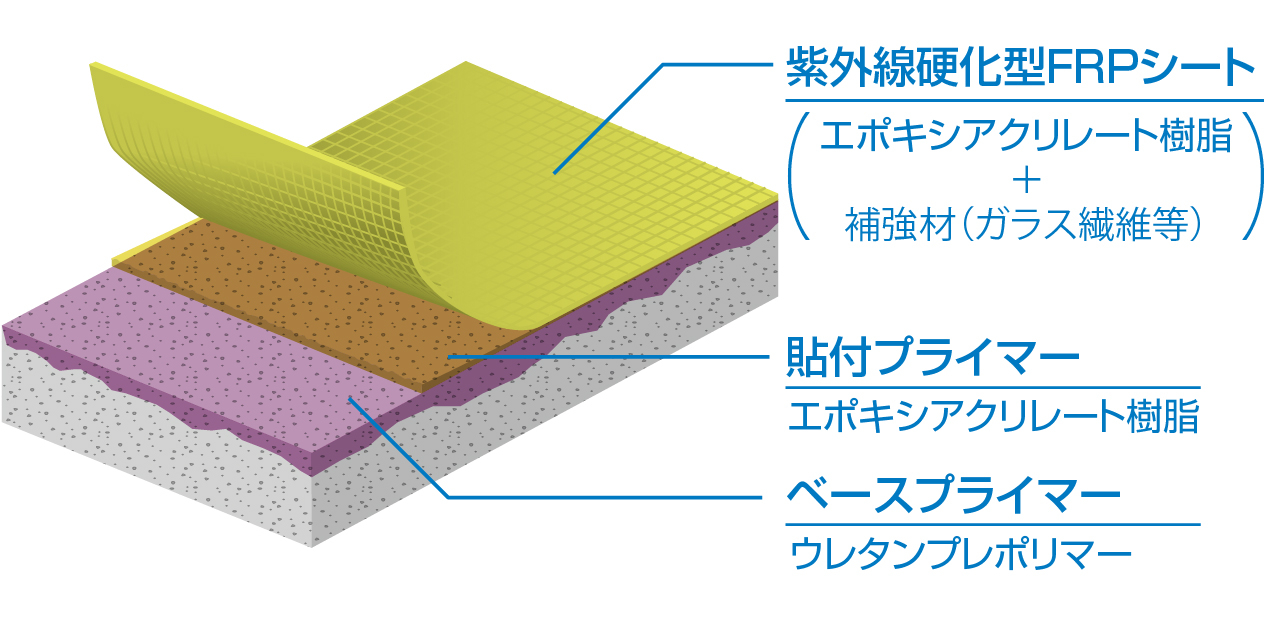

    あらかじめ工場で、補強材に樹脂を含浸させたシート(PPSシート)を、2種類のプライマー(ベースプライマー・貼付プライマー)によりコンクリート施設に貼付けた後、紫外線(太陽光)により硬化・強固に固着させ、ライニングする工法です。

    PPS工法工法説明図090107

    工法の特徴

     1.自然光により硬化
    FRPシートは自然光により硬化。均一にライニング・硬化し水理性能を再生します。
    暗渠に於いてはUVランプよる紫外線照射で対応可能です。
     2.スピード施工で工期短縮
    現場で樹脂の含浸作業がなく、シートの硬化時間は15~30分と短く、特殊な施工機械も不要で省スペース施工・工期短縮を実現します。
     3.水理性能が向上します
    PPSシートはFRPM管と同等の祖度係数を有し、さらにシート厚みが1mmと薄くライニング後の断面縮小量が小さく、既設の流下能力以上の水理性能を確保します。
     4.優れた耐摩耗性
    PPSシートは耐摩耗性に優れ、流水などによる摩耗を抑え、老朽水路の長寿命化を実現します。
     5.形状を選ばない自由な施工
    施設の形状を選ばずライニングが可能です。シートはハサミ・カッターで簡単に裁断でき、材料の無駄も有りません。
     6.施設と強固な接着
    施設とシートが強固に接着する為、抜群の水密性を発揮します。
     7.優れた耐候性
    表面にトップコートを施すことで優れた耐候性を有し、直射日光にさらされる開水路にも最適です。

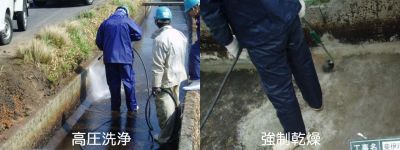

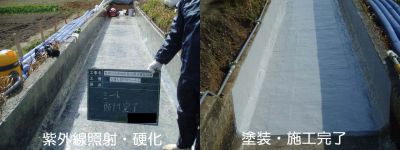

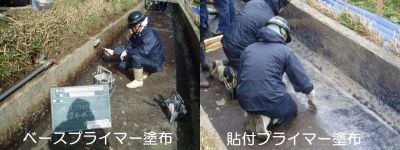

    工法の施工手順

    PPS工法作業手順1090108
    PPS工法作業手順2090108
    PPS工法作業手順3090108

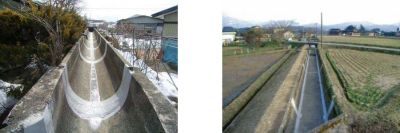

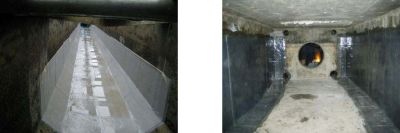

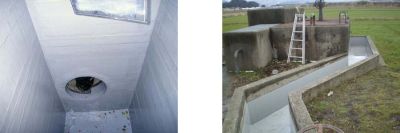

    施工事例

    PPS工法作業実績21090108
    PPS工法施工実績22090108
    PPS工法施工実績23090108

    水路目地の止水

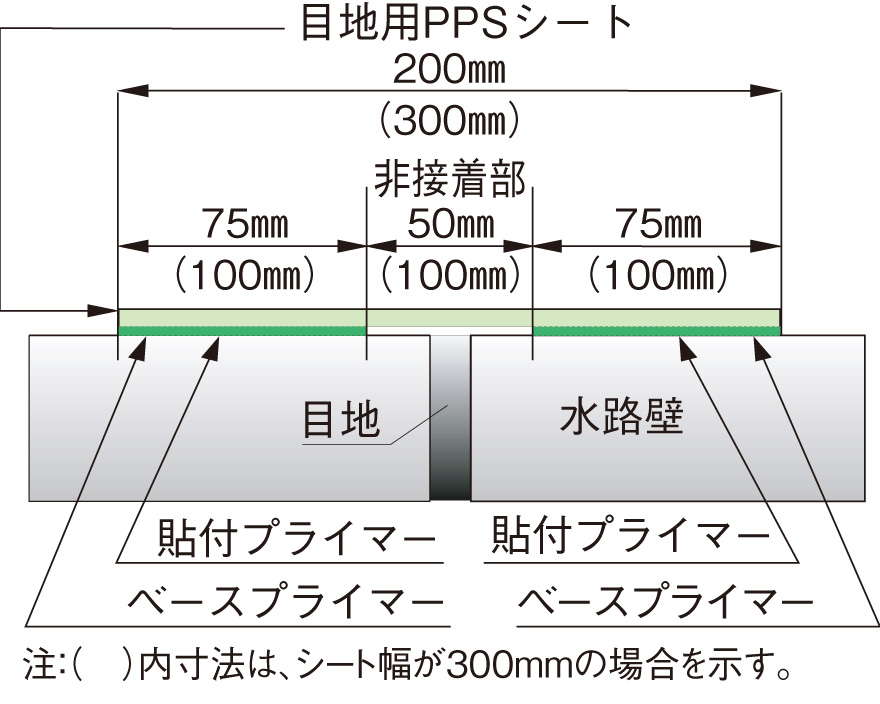

    PPS工法目地施工図090108

    水路の伸縮に追従させる為、特殊な目地用シートを図のように施工します。水路の伸縮に対し、中央部のコンクリートに接着させない部分が伸縮する為、破断したり剥がれたりすることなく、長期に止水を維持します。

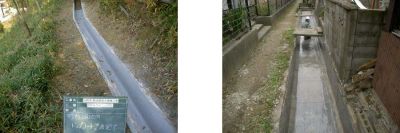

    水路目地補修施工事例

    PPS工法目地施工実績1090108
    PPS工法目地施工実績2090108

    農地・水・環境保全向上対策

     水路の維持管理工法のひとつとしてPPSシートの普及のため、講習会を実施しています。

            《目地補修講習会風景》

    PPS工法施工講習会風景1090108
    PPS工法施工講習会風景2090108

    ※講習を受けることで、業者に頼らず農家の皆様自らの施工が可能で、水路の維持管理費用の縮減が可能です。
            《農家の皆様での施工風景》

    PPS工法受益者施工風景1090108
    PPS工法受益者施工風景2090108
