<日本下水道協会規格 〔JSWAS K-7〕/プラスチック・マスマンホール協会規格 〔PPMS 002〕> 硬質塩ビ製宅地マス

自在エルボ付きハイスイマス エスロンZマス/硬質塩ビ製宅地マス エスロンハイスイマス

  • 自在エルボ付きハイスイマス エスロンZマス/硬質塩ビ製宅地マス エスロンハイスイマス
  • 自在エルボ付きハイスイマス エスロンZマス/硬質塩ビ製宅地マス エスロンハイスイマス

【自在エルボ付きハイスイマス エスロンZマス】
自在エルボにて省部材・省スペース配管を実現しました。高さ合わせが簡単になり施工時間の短縮が可能です。狭小地での施工がしやすくなります。

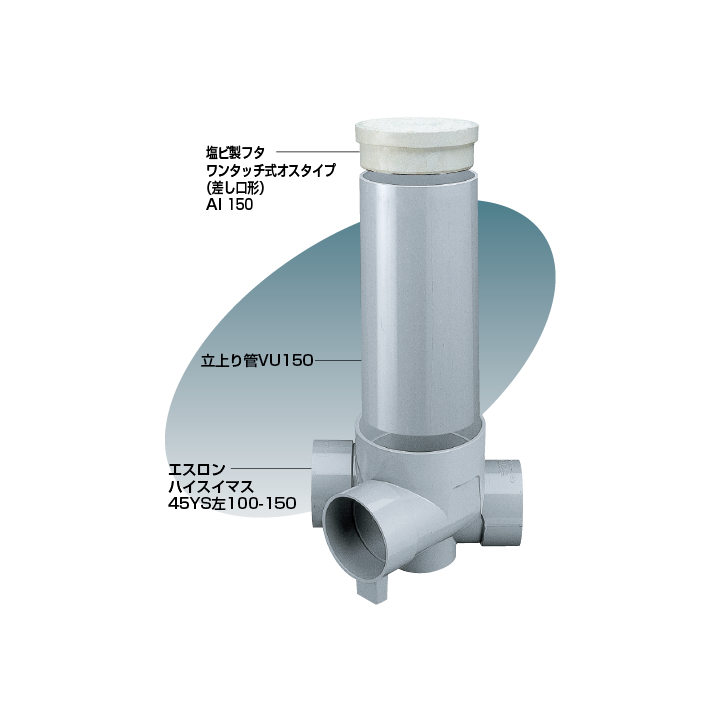

 【硬質塩ビ製宅地マス エスロンハイスイマス】
軽量、コンパクトな塩ビ製宅地マス。
使いやすさに徹した豊富なインバートが揃っています。

  • 資料ダウンロードはこちら
  • マイフォルダに追加

    ※ご利用には会員登録が必要です。

  • 製品情報

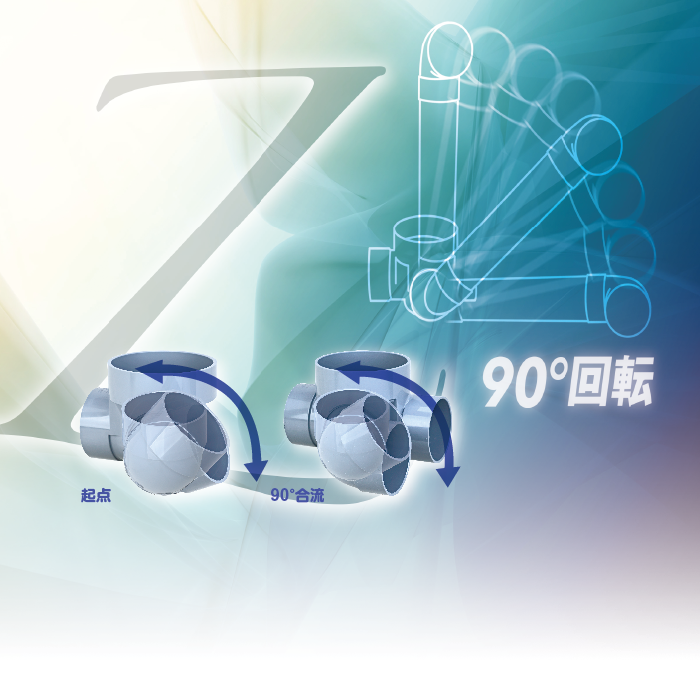

    自在エルボ付きハイスイマス エスロンZマス

    新製品帯
    Zマス
    施工時間を短縮

    エルボが回転する事により偏芯ソケット、エルボが不要となります。
    高さ合わせが簡単になり、施工時間の短縮が可能です。

    Zマス2

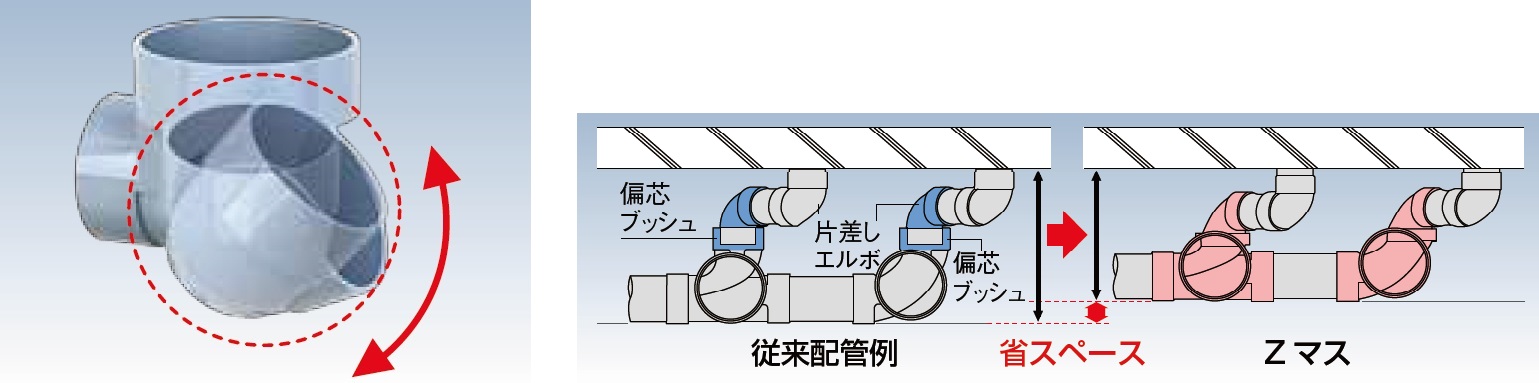

    省スペース配管

    省スペース配管により、狭小地でも作業がしやすくなります。

    Zマス3



    硬質塩ビ製宅地マス エスロンハイスイマス

    ハイスイマス

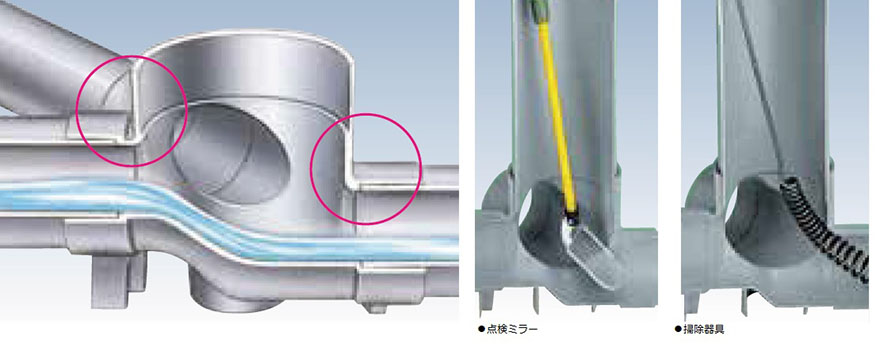

    点検、維持管理性能は大きなマスに匹敵。

    マスの立上りコーナー部は曲面設計のアール形状となっているため、点検ミラーや掃除器具が入れやすく、大きな口径のマスに匹敵する点検・維持管理性を発揮します。

    ハイスイマス-1



    接着接合で不明水を防止。

    材質は可とう性に優れた硬質塩化ビニル製ですから割れの心配がありません。また、接合部は確実な接着接合で、不明水の浸入や汚水の漏水を防ぎます。寒冷地におけるマスの凍上防止にも役立ちます。



    ワイドなサイズバリエーション。

    マス径150、200のコンパクト設計。立上り部はVU管を切断してつなぐだけの簡単施工。主管径は100、125、150の3サイズをラインアップ、設置条件に合わせたキメ細かな設計ができる豊富なインバートも勢揃いしています。

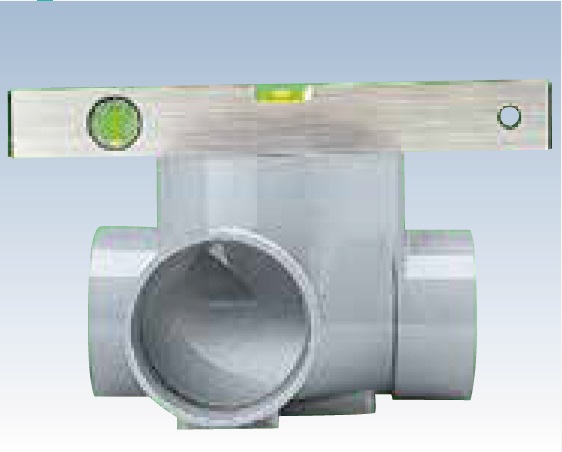

    掃流性のよい「なめらか設計」のインバート。

    インバートは掃流性を高めた“なめらか設計”のため、流れがスムーズで汚物の付着がありません。また、インバートには2/100〜1.5/100の勾配をつけているため、マス本体を水平に置くだけで正確な勾配が得られます。

    ハイスイマス-2

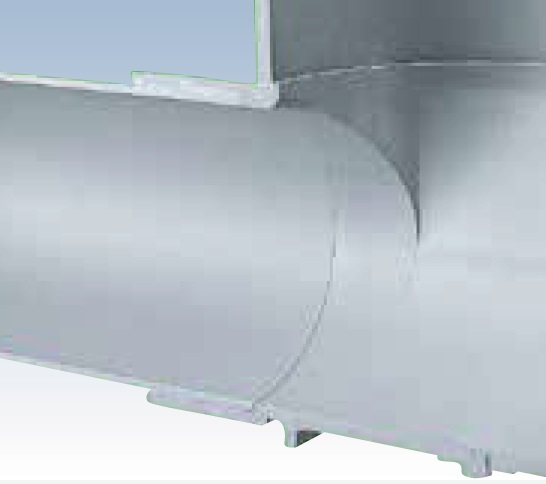

    VU管と段差を生じないマス受口部。

    ハイスイマスの受口終端部はVU管と同じ厚みになっているため、接続した時の段差が生じることなくフラットで、汚物のつまりがありません。

    ハイスイマス-3

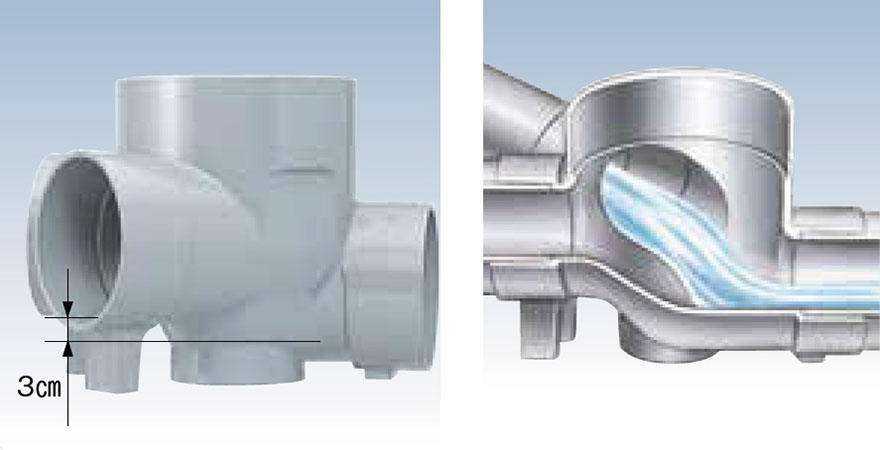

    汚水のはね上がりや逆流を防止。

    逆流防止用段差付は上流側あるいは枝管側に汚水のはね上がりや逆流を防止するために、インバートに約3cmの段差を付けた設計となっています。

    ハイスイマス-4

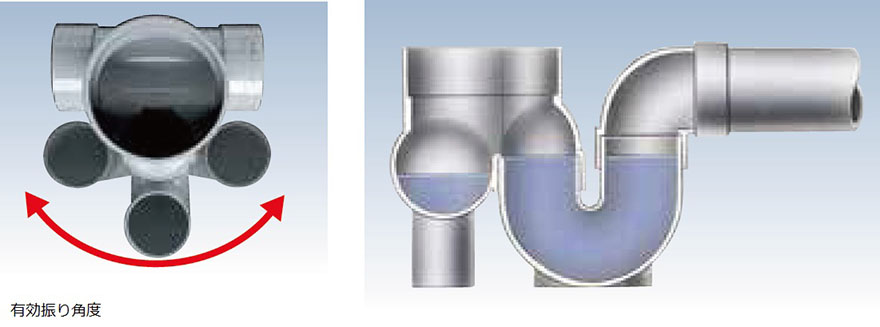

    優れた施工性、防臭性を発揮するトラップ。

    トラップが自在に回転して角度調整が思いのままです。
    高い防臭機能を発揮する十分な封水深を確保。掃除もマス側から容易に行えます。起点トラップなどを豊富に品揃えしています。

    ハイスイマス5

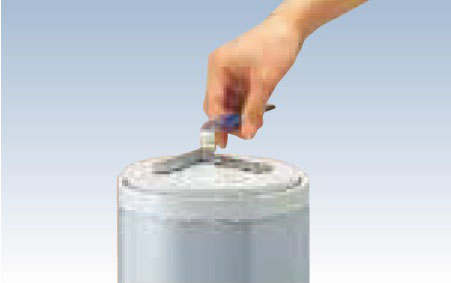

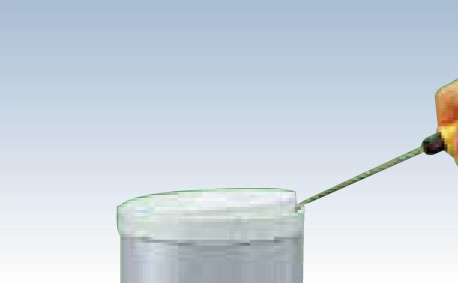

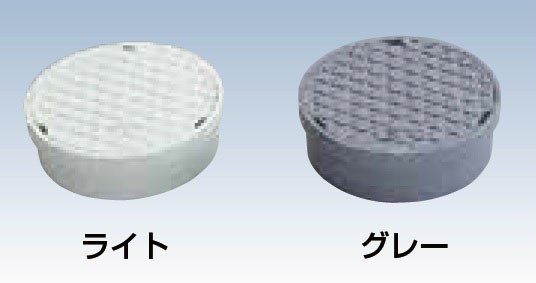

    雨水の侵入や臭気もれを防ぐ塩ビ製フタ。

    密閉性のよい塩ビ製フタによってニオイもれや雨水の浸入がありません。ドライバーで開けられるワンタッチ式と専用レンチで開閉するターンアップ式のほか、さまざまなフタがあります。色は住宅にマッチする2色をラインアップしています。

    ハイスイマス6
