エスロハイパーJW/エコハイパー/被覆付管(水道用耐震型高性能ポリエチレン管 )   インフラ.gif

<日本水道協会規格 JWWA K 144/JWWA K 145、POLITEC規格 PTC K 03/PTC K 13> 水道配水用ポリエチレン管・継手

エスロハイパーJW/エコハイパー/被覆付管(水道用耐震型高性能ポリエチレン管 )

  • エスロハイパーJW/エコハイパー/被覆付管(水道用耐震型高性能ポリエチレン管 )
  • エスロハイパーJW/エコハイパー/被覆付管(水道用耐震型高性能ポリエチレン管 )

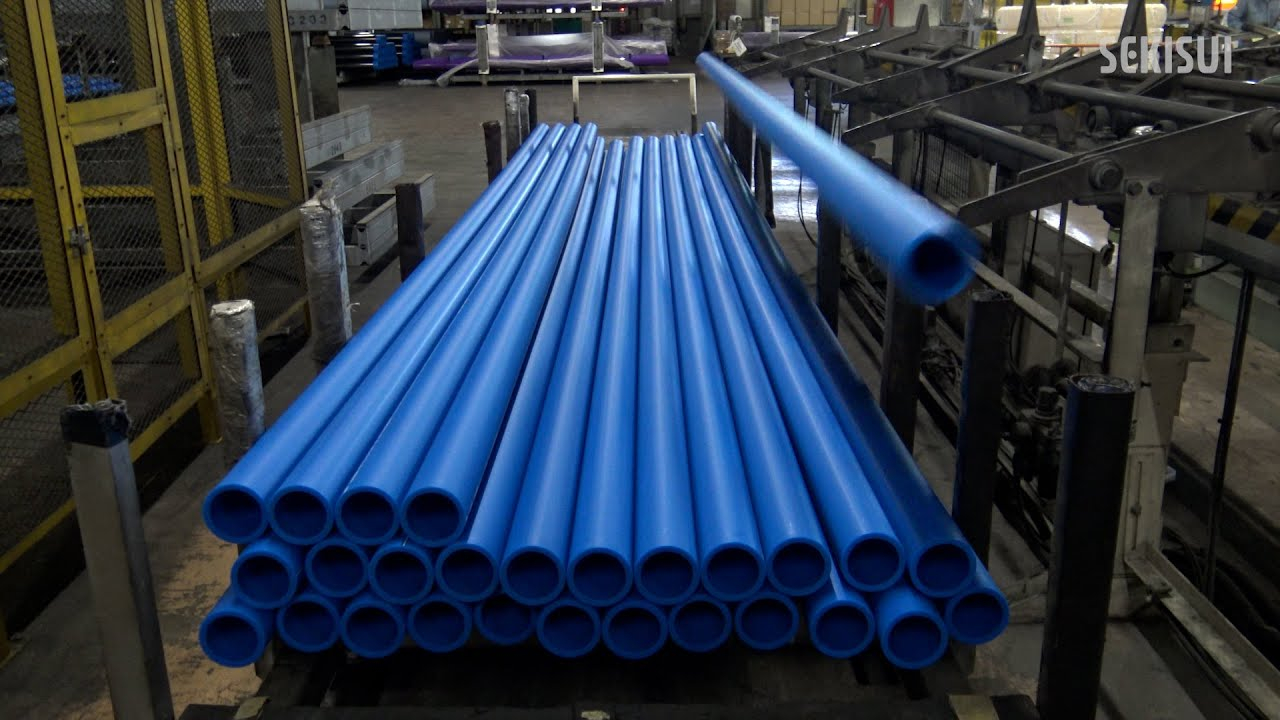

【エスロハイパーJW】

日本水道協会 JWWA K 144/JWWA K 145 規格品・準拠品
配水用ポリエチレンパイプシステム協会規格 PTC K 03/PTC K 13対応品

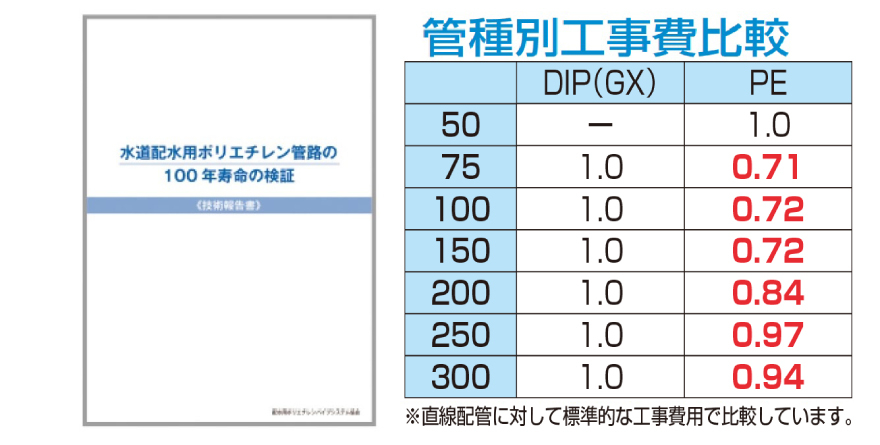

1995年、日本で最初にポリエチレンによる配水ラインを開発・製造、販売して以来、その優れた特性により、ライフラインの耐震化・コスト縮減など、多くの信頼と実績を築いてきたエスロハイパー。
 その性能が評価されて、水道ビジョン、水道事業ガイドラインにおいても、耐震管材に位置づけられ、ますます注目を集めています。

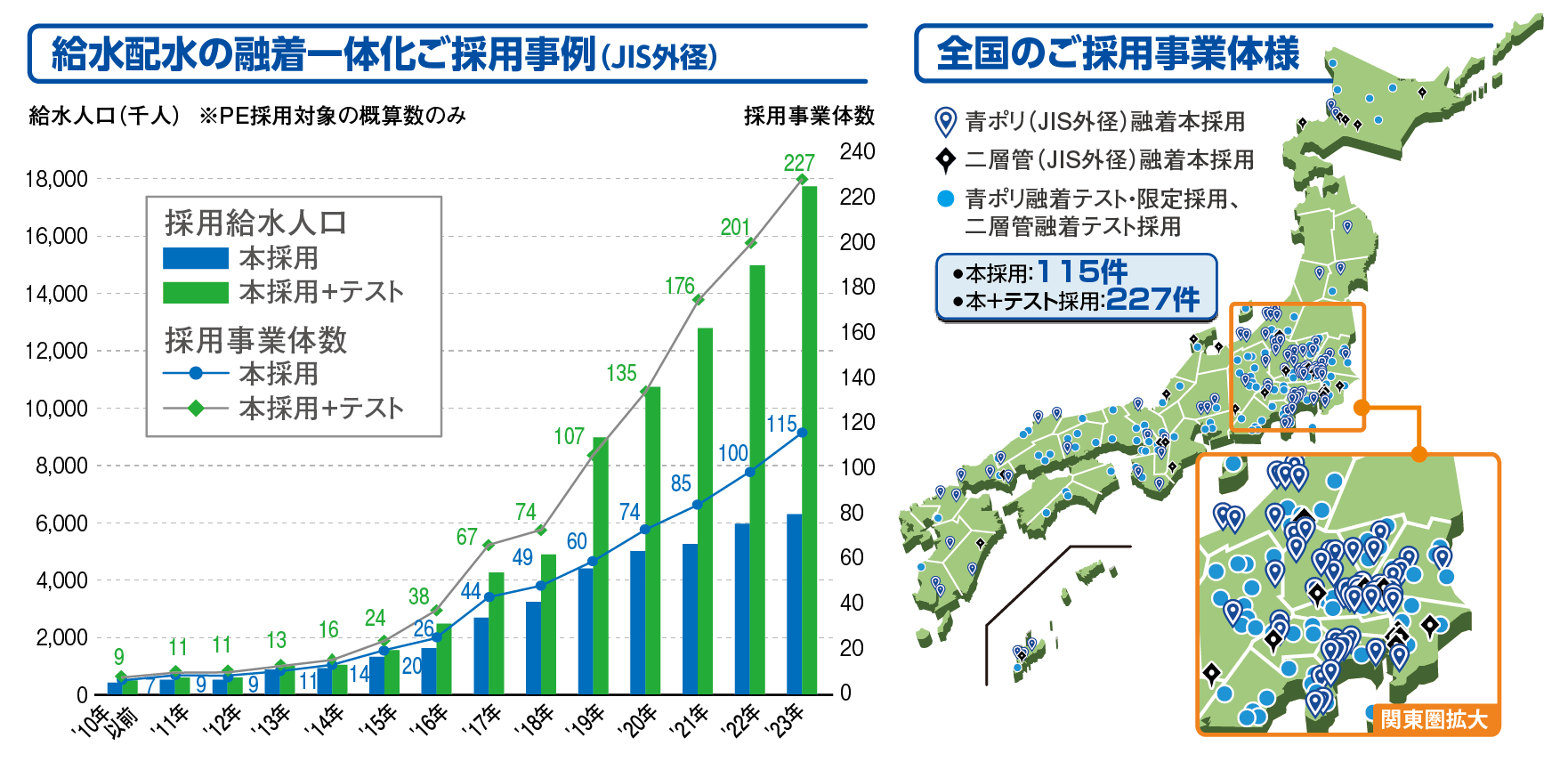

 JWWA規格品・準拠品であるエスロハイパーJWはセキスイの高い設計、製造技術によって、最速の施工を実現。継手の品揃えを追加し、様々な施工状況にも対応。また、給水ラインとの接続もスムーズに行えます。
安全性が高く、高性能な製品の供給をお約束するエスロハイパーJW。人々の、そして、水道事業の発展に大きく貢献していきます。

【エスロハイパーJW エコハイパー・被覆付管】

水道用耐震型高性能ポリエチレン管エスロハイパーシリーズは1995年の発売以来、軽量かつ強く、耐震性、耐腐食性にも優れた配水ラインとして、これまで多くの皆様の信頼と実績を頂いてまいりました。
この度、さらに高い要望にお応えするべく『高耐久性能』を追求した『エコハイパー』及び『UVガード』が登場。外層をリサイクルポリエチレンで保護することで紫外線劣化防止機能を装備。また、運搬・施工時の外面傷を防ぐとともに環境にも配慮しています。さらに、『エコハイパー』は、ポリアミドを中間層に採用し、例え土壌汚染地域であっても安全な飲料水を確保します。

  • 資料ダウンロードはこちら
  • マイフォルダに追加

    ※ご利用には会員登録が必要です。

  • 製品情報

    【エスロハイパーJW】

    新着トピックス

    エスロハイパー現場リポート28 「路面陥没災害に対する耐久事例」

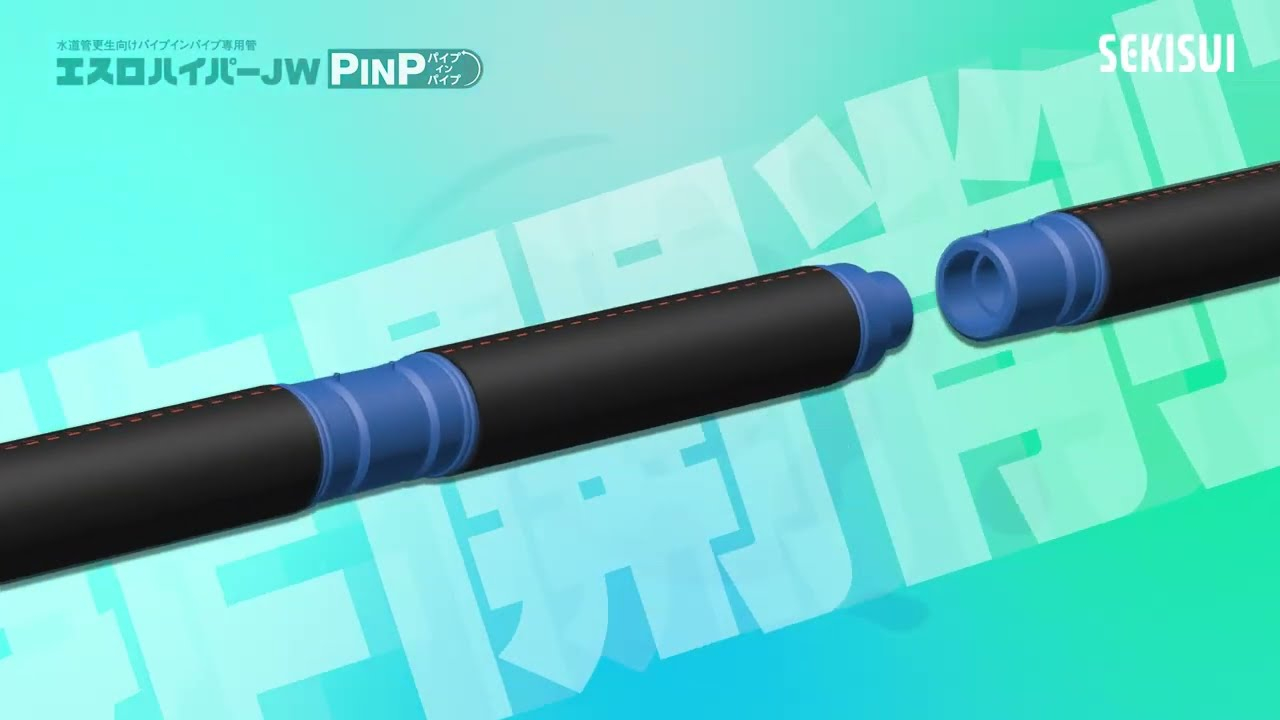

    エスロハイパー現場リポート27 エスロハイパーJWパイプインパイプ工法
    エスロハイパー現場リポート26 土砂崩れ災害に対する耐久事例
    エスロハイパー現場リポート25 神戸市様急傾斜地での配管工事

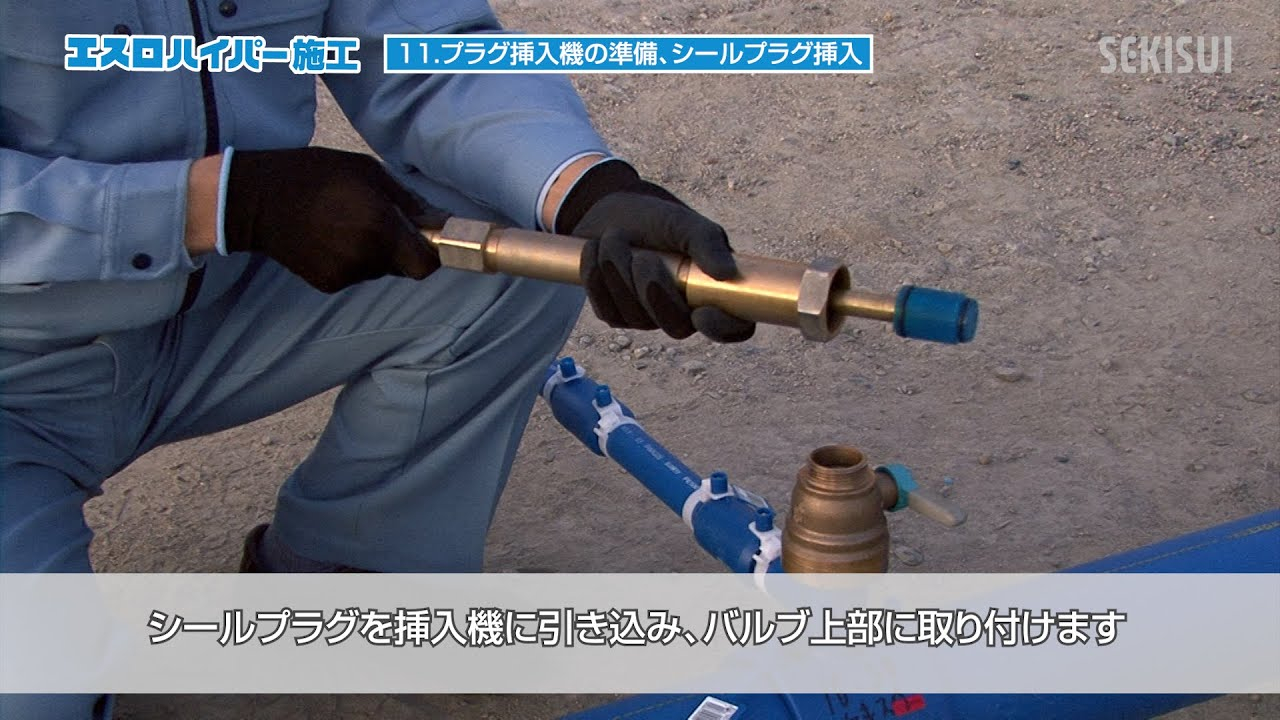

    エスロハイパー現場リポート24 スクイズオフ工法

    仕様

    管、継手の規格
    品名規格サイズ
    エスロハイパーJW(管)JWWA K144φ50~150
    エスロハイパーJW(継手)JWWA K145φ50~150
    エスロハイパーJW(管)PTC K03φ50~200
    エスロハイパーJW(継手)PTC K13φ50~200

    ※PTC:配水用ポリエチレンパイプシステム協会規格

    エスロハイパーJW規格
    呼び径外径 D(mm)肉厚 t(mm)近似内径 d(mm)長さ L(mm)参考質量 (kg/本)
    50 63.0 5.8 50.75000 5.4
    75 90.0 8.2 72.6500010.9
    100125.011.4100.8500021.0
    150180.016.4145.3500043.4
    200250.022.7201.9500084.0
    250315.028.6254.75000132.0
    300355.032.2287.25000168.0

    特長

    耐震性
    JW耐震性

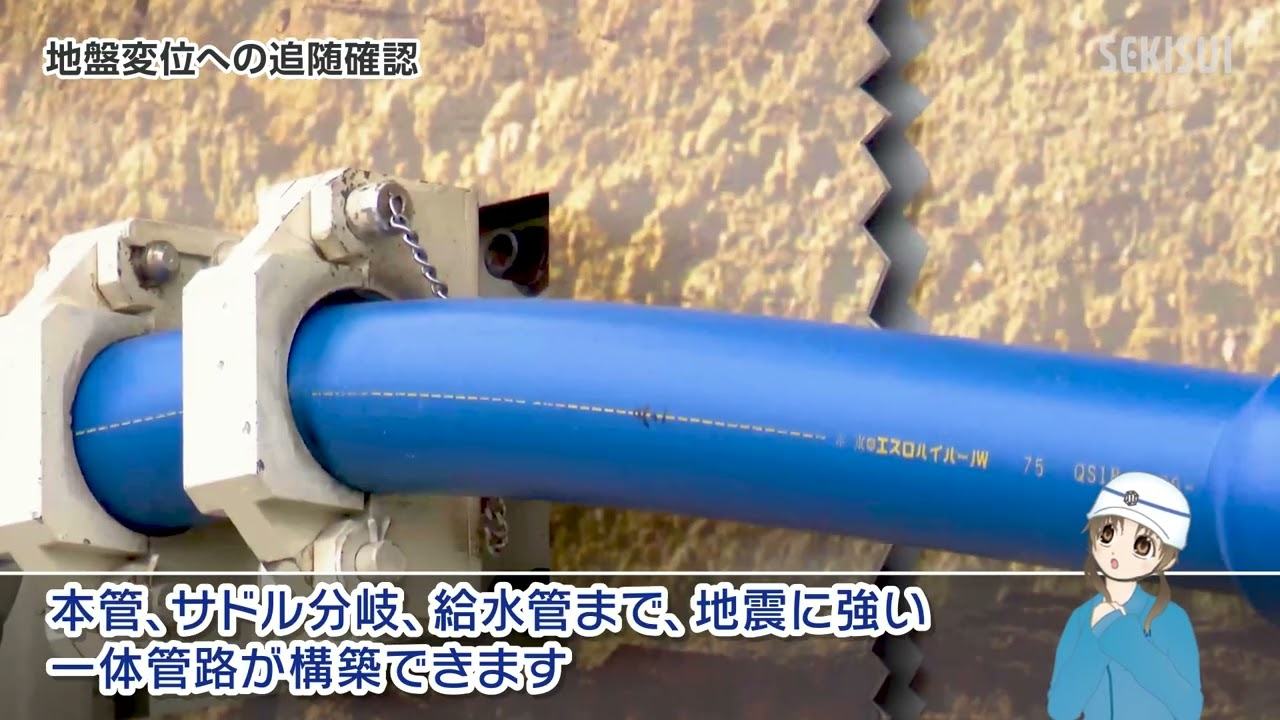

    管自体の柔軟性・可とう性と、EF接合で形成される一体構造管路により、地震によって生じる地盤変状に柔軟に追従する優れた耐震性能を示します。

    耐食性
    JW耐食性

    ポリエチレン樹脂は、化学的に安定した材料であり、酸・アルカリに強く腐食性土壌や海岸付近の塩害地域でも腐食の発生がなく、長期にわたり衛生的な水が供給できます。

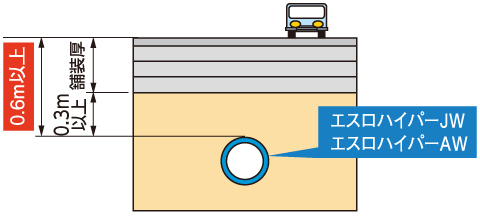

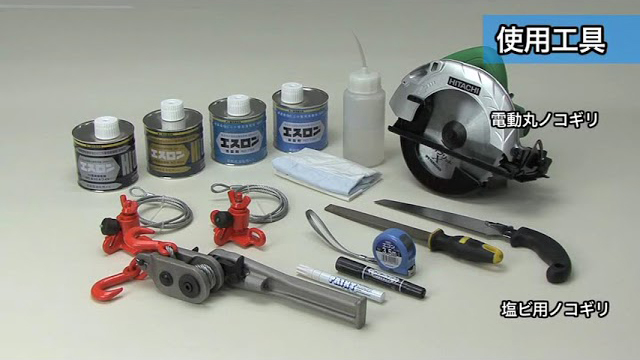

    施工性
    JW施工性

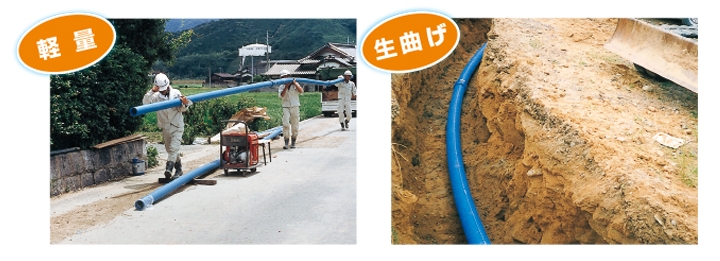

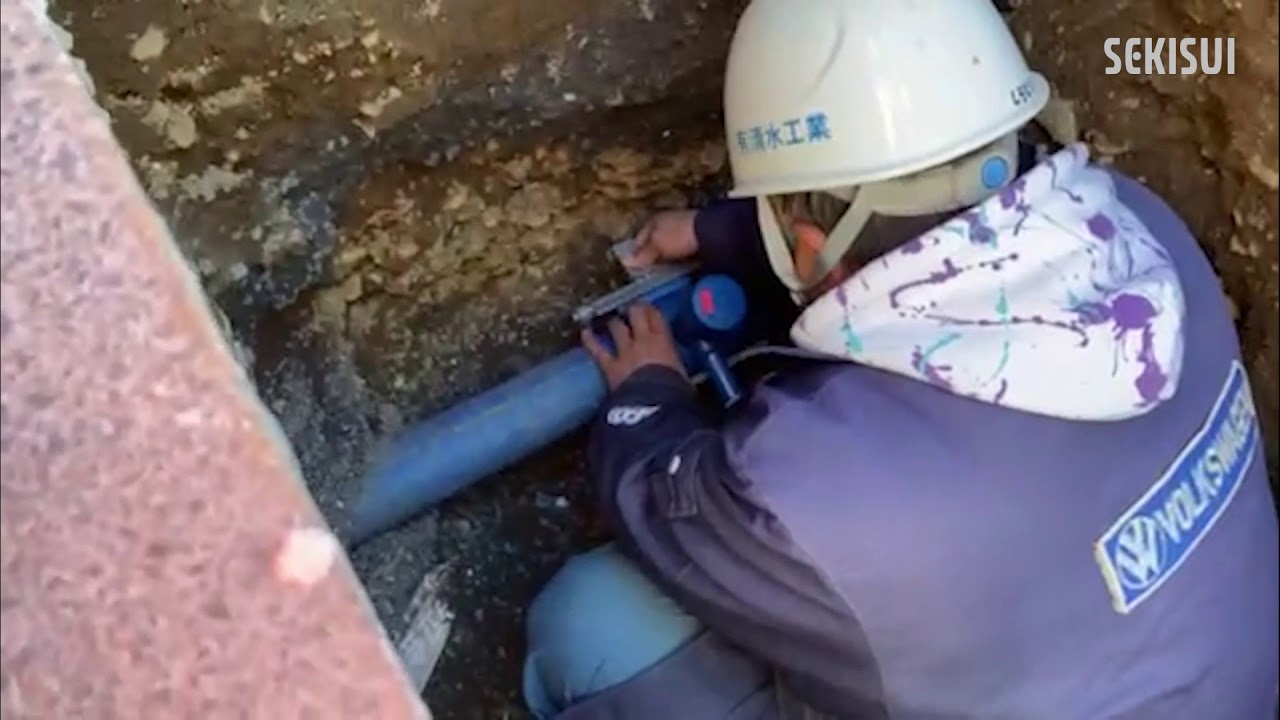

    軽量のため重機を使用せずに運搬が可能であり、山間傾斜地や狭い空間ではさらに力を発揮します。呼び径100の直管を3本つないだ場合でも約66kgであり、あらかじめ陸で融着し施工を行うことができます。

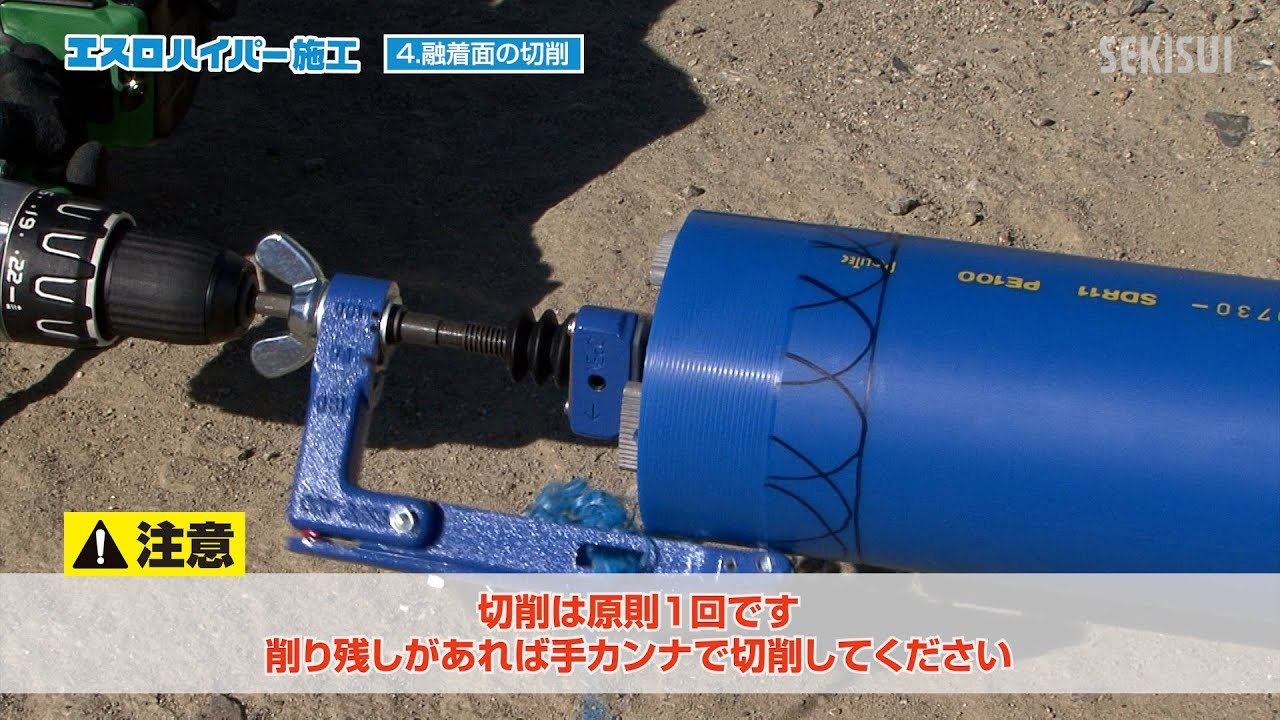

    EF接合

    エスロハイパーJW EF接合

    生曲げ配管について

    • 緩やかな曲がりは、直管の生曲げで配管できます。
    • 曲管の使用を減らして材料費と施工の手間を削減。
    JW生曲げ配管
    最小曲げ半径(設計の目安)
    呼び径5075100150200
    半径(m)579.513.519

    ※許容曲げ半径は管外径の75倍で人力施工を条件とします。

    曲げ角度に必要な直管長さ(m)
    ↓角度 呼び径→5075100150200
    11.25°1.01.41.92.73.8
    22.5°2.02.83.85.37.5
    45°4.05.57.510.615.0
    90°7.911.015.021.229.9
