農業用パイプライン更生工法 SPR-A工法   インフラ.gif

<> 農業用パイプライン更生工法

農業用パイプライン更生工法 SPR-A工法

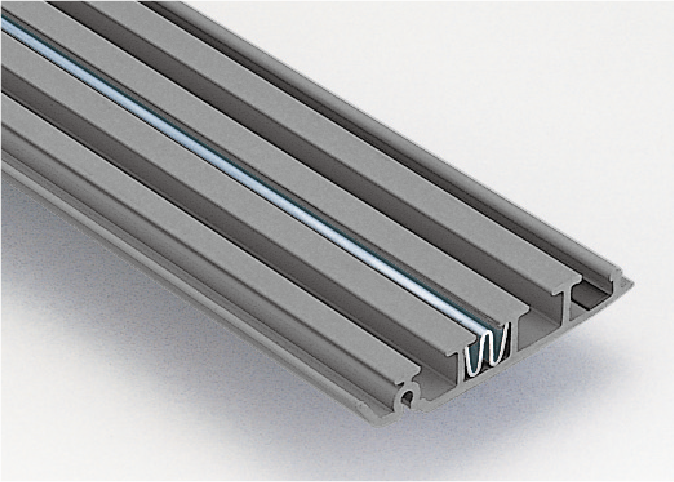

更生を行う既設管路の途中にある分水工等の開口部を利用し、自走式製管機を管路内に搬入・組立し、管内側に硬質塩化ビニル製のプロファイルを用いた更生管を築造、裏込めを注入し、更生管と既設管を一体化する工法です。また、ハートSPR-A工法なら製管と同時に裏込め材注入作業を行い、工程の短縮が図れます。

適用管径:900~5000mm

  • 資料ダウンロードはこちら
  • マイフォルダに追加

    ※ご利用には会員登録が必要です。

  • 製品情報

    SPR-a

    特長

    ■作業に支障のない水量なら通水しながら施工可能
    ■5000mの大口径も対応
    ■開口部(600m程度)があれば、機材や資材の搬入が可能なため、開削が不要

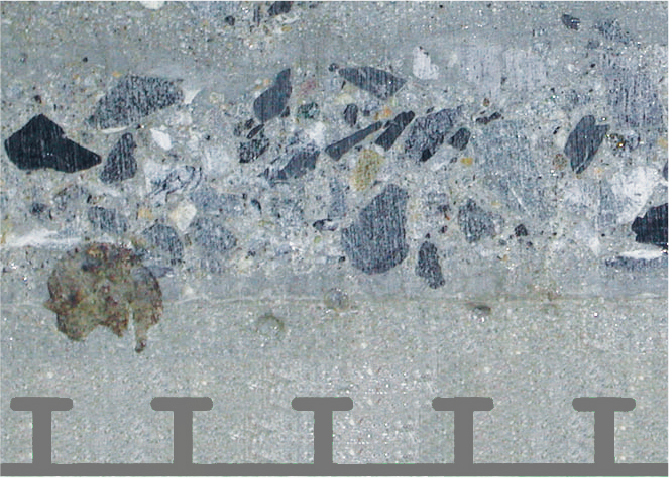

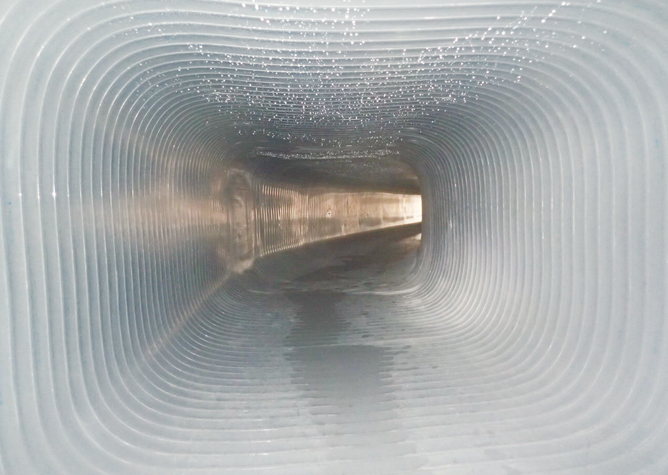

    新管と同等以上の管路(強度・流量)に復元

    spr-a 新技術
    SPR-a

    製管方式

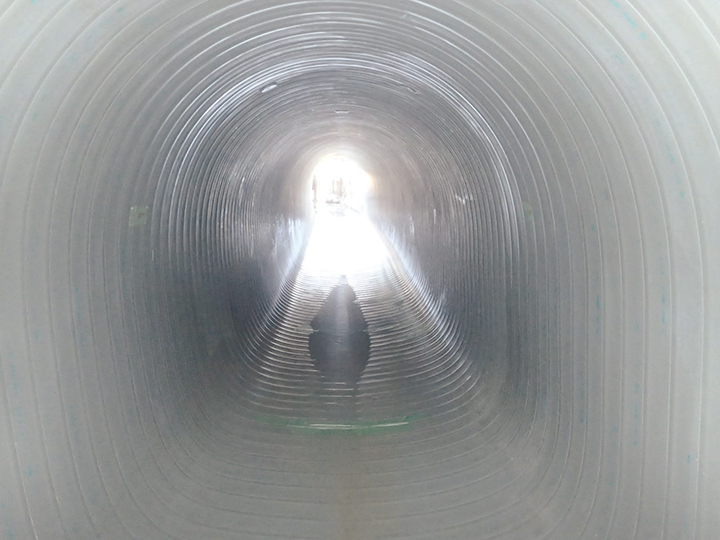

    SPR-A工法の自走式  既設管:900~5,000mm 円形、矩形、馬蹄形など
    SPR-a

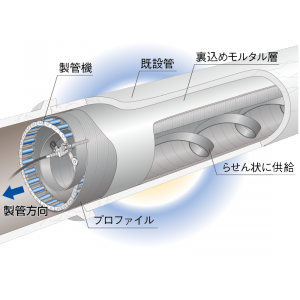

    SPR-A工法のハート式  既設管:800~3,000mm 円形
    SPR-a

    各種施工

    曲線部の施工

    更生する管路に曲線部がある場合、曲線対応プロファイルを使用することにより曲線部施工が可能です。

    SPR-a
    屈曲部の施工

    サイホン部などの屈曲部の施工については、既設管の角度を合わせて、FRPハンドレイアップで接続することが可能です。

    SPR-a
