地すべり対策用高効率集水管 エスロン斜孔管   インフラ.gif

<国土交通省 NETIS 登録番号 KT-070061-V> 水抜きボーリング工法用パイプ、高効率集水管

地すべり対策用高効率集水管 エスロン斜孔管

従来と同様の施工性をもった塩化ビニル管を使用し、集水効率の大幅アップを実現した集水管です。

●特許 第4996704号
●国土交通省 新技術情報提供システム(NETIS)に登録
 登録No.KT-070061

  • 資料ダウンロードはこちら
  • マイフォルダに追加

    ※ご利用には会員登録が必要です。

  • 製品情報

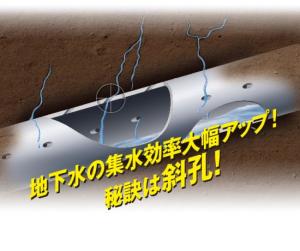

    斜孔管のメカニズム

    1.集水力UP

    ●孔に角度をつけることで、地盤中の水を従来管より取り込みやすい。
    ●透水開孔面積は従来管の約2倍。

    斜孔管商品ページ素材
    2.透水孔からの逃がし水抑制

    ●斜孔で管内水の流れに対し、従来管より水を逃がしにくい。

    斜孔管商品ページ素材
    3.接続が容易

    ●接着受口構造なので接合が容易。

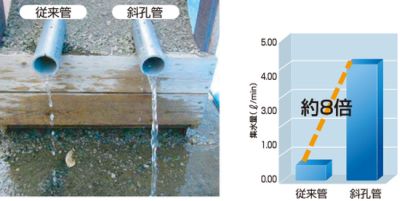

    集水能力実験

    ■配管長さ10mの土中埋設モデルによる実験結果

    斜孔管商品ページ素材

    社内の土中埋設評価において当社従来管と比較し、大幅な集水効果アップが確認されました。
    ※集水効果は使用条件により異なります。

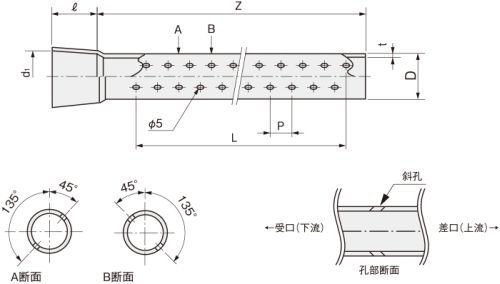

    仕様図

    斜孔管商品ページ素材

    ●品揃えおよび寸法

    斜孔管商品ページ素材

    (備考)
    1.上記以外の寸法については、お問い合わせください。

    2.斜孔管はメーカー規格品です。

    3.斜孔管は、JIS K 6741(硬質ポリ塩化ビニル管)に規定されるVP管を二次加工した商品です。

    斜孔管商品ページ素材

    資料ダウンロード

    資料データは本日時点での最新版を掲載しています。
    改良のため予告なく仕様変更する場合がありますので、設計にご利用の際はその時の最新データをご確認ください。
